Unity Terrain 自带的植被渲染走 TerrainData.treeInstances 和 DetailLayer 两条路径。树的默认行为是每棵树对应一个内部 Renderer，经过引擎标准的 Culling → LOD → DrawRenderers 流程提交。当树的实例数到达数千棵以上，这条路径的 CPU 开销会迅速失控：Transform 更新、Renderer 收集、排序、裁剪、状态汇总全部跟着实例数线性增长。草的 DetailLayer 走另一套 detail patch 机制，密度与视距的关系不透明，远处过渡行为不可编程，popping 的触发条件难以解释。两条路径的 LOD 评估、Culling Distance、Wind 等表现参数都由引擎内部控制，外部几乎没有可编程的控制面。

InfinityFoliage 替换了这两条路径。运行时以 GPU Instancing（DrawMeshInstancedProcedural）为绘制核心，CPU 侧用 DOTS 风格的数据组织（NativeArray / NativeList）配合 C# Job System + Burst Compiler 做批量计算。Tree 的 LOD 选取采用 screenRadiusSqr 判据，与 Mesh Drawing Pipeline 的 LOD 体系同源，但绘制提交不经过 Mesh Drawing Pipeline 的 Auto Instance 合批路径：每个 TreePrototype 对应明确的 MeshAsset，实例数量由 buffer 直接承载，无需 PSO+VB Key 的自动合并。系统保持 Render Pipeline Agnostic，不绑定特定管线的接入细节。

一、系统设计与入口

除了 CPU 提交成本外，植被渲染在开放世界尺度下还需要同时满足两组约束：

表现参数需要可控：LOD、Culling Distance、Wind、Color Variation、Transmission、远近过渡的稳定性，都需要可编程控制面，不能被默认渲染路径的黑盒行为绑死。

视觉一致性需要稳定：草需要贴地（高度与法线一致），远处的密度衰减需要可解释的规则，避免明显 popping。

把这些约束收敛为一个可执行的工程目标：在大规模 Terrain 场景中，用可控的 CPU 成本与可预测的 GPU 成本渲染高密度植被，同时保留清晰的扩展边界，允许后续接入更多数据源与更多植被类型。

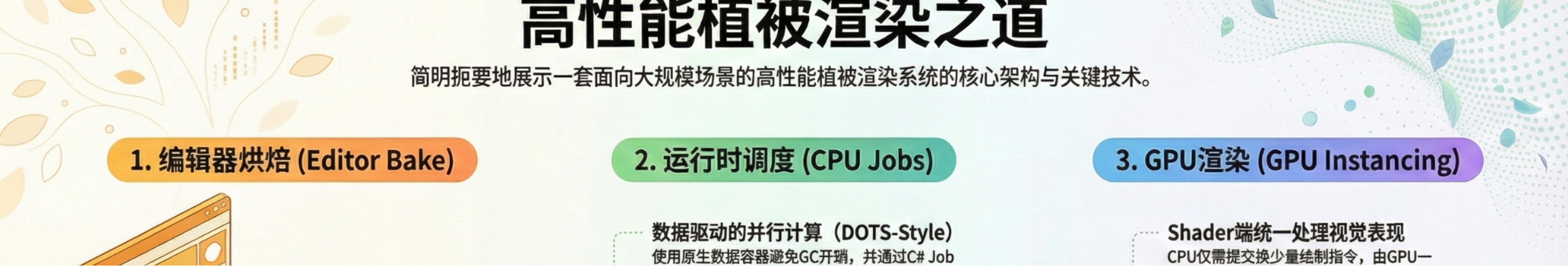

这直接推导出系统分层与职责划分：

编辑阶段做 Bake：把"昂贵且不需要每帧做"的工作前置。

运行阶段做 Scheduling：把裁剪、过滤、LOD 等计算变成可并行、可向量化的批量计算。

GPU 阶段做 Instancing + Shading：把实例数量从 CPU 的 draw-call 压力迁移到 GPU 的结构化数据读取。

1.1 设计目标

绘制路径以 DrawMeshInstancedProcedural 为主，实例数量增长时 CPU 提交成本保持稳定。

CPU 侧以 NativeArray/NativeList 等 Native 容器承载热数据，尽量避免托管对象与 GC 噪声。

Culling/Filter/LOD 以 Job 形式执行，尽可能走 Burst，把热点循环变成可向量化（SIMD）的批量计算。

数据源以 Terrain 为核心：

Tree：从 TerrainData.treeInstances 派生实例 Transform。

Grass：从 DetailLayer 派生 Density Map，再散射为实例矩阵；贴地与法线融合在 Shader 侧完成。

提供生产可用的更新路径：地形编辑后可以 Update 运行时数据，避免每次完全重建。

风场、渐隐、颜色变化等高频表现逻辑尽量在 Shader 侧统一处理，减少 CPU 参与。

1.2 非目标

不做生态模拟（生长、破坏、季节、交互）。

不绑定任何特定渲染管线的 UI 与配置流程。

不追求黑盒全自动；数据流需要可追踪、可调试、可扩展。

1.3 Authoring / Bake（Editor）

读取 TerrainData，生成可序列化的运行时数据（Runtime Data）。

为裁剪与分块构建 Bounds 数据，降低运行时的空间判定成本。

把草的 DetailLayer 转成可存储的 densityMap: byte[]，并预计算 instanceCount 用于预算与预分配。

这里的核心判断标准是：只要某个步骤不需要每帧做，就不允许进入运行时热路径。

1.4 Runtime / Scheduling（C# + Jobs）

运行时以 per-camera 生命周期为主线执行：

Component Culling：先裁掉完全不可见的组件（粗粒度）。

Section/Element Culling：对潜在可见的对象做细粒度裁剪。

LOD Compute：树的 LOD 基于屏幕空间估算，写回到元素数据。

Setup：构建本帧需要的实例数据与分组结果。

Draw Submit：用 CommandBuffer 统一提交 DrawMeshInstancedProcedural。

1.5 GPU / Shading（HLSL）

StructuredBuffer 读取实例矩阵与索引。

Heightmap/Normalmap 采样实现草的贴地与法线融合。

Wind、View Fade、Color Variation、Transmission 共同决定外观与远近过渡。

"可解释的稳定性"是 Shader 侧的第一约束：远处过渡、风摆幅度衰减、密度抖动都由统一规则驱动，避免 CPU 侧的离散更新造成跳变。

1.6 统一入口：FoliageComponent 与 per-camera 生命周期

系统的运行时入口是 FoliageComponent。它定义了一个组件在每个相机上的三段式流程：

InitView(viewOrigin, matrixProj, planes, taskHandles) 初始化与视图相关的任务（裁剪、可见性标记），产出 JobHandle。

DispatchSetup(viewOrigin, matrixProj, taskHandles) 准备实例数据与分组结果，允许渐进式构建。

DispatchDraw(cmd, passIndex) 提交 draw call。

组件实现分为两类：

TreeComponent per-element Culling + LOD + 按 LOD 分组绘制。

GrassComponent 以 Section 为粒度裁剪，按块渐进生成实例矩阵并上传 ComputeBuffer。

渲染接入层只关心 per-camera 生命周期，不需要理解树与草各自的内部数据结构。

二、数据模型：把热数据设计成可并行、可上传的形态

系统的性能边界高度依赖数据布局。数据拆成三类：Prototype、空间分块、实例元素。

2.1 Prototype：FMesh 与 FMeshLODInfo

FMesh 抽象"可实例化的渲染对象"。

Mesh[] meshes：按 LOD 划分的 mesh 列表。

Material[] materials：材质池（去重后的一维数组）。

FMeshLODInfo[] lODInfos：每个 LOD 的 screenSize 与 materialSlot[] 映射。

运行时只需在 LOD 与 SubMesh 两个维度上快速定位 Mesh + Material，避免在热路径上做复杂的资源查找。

MeshAsset 作为可复用的 Prototype 入口：

支持从 Prefab 解析 LODGroup 或 MeshRenderer，收集 Mesh/Material 并生成 FMeshLODInfo。

保持与 Terrain prototype 的兼容，同时为"脱离 Terrain、接入任意散点数据源"预留入口。

2.2 空间分块：FBoundSector 与 FBoundSection

草的裁剪不以单实例为粒度，而以 Section 为粒度，这属于典型的"用更粗粒度换取更低的判定成本"。

FBoundSector：代表一个地形块（通常对应一个 Terrain），持有整体 AABB 与 Section 列表。

FBoundSection：二维网格上的小块，持有 AABB 与 pivotPosition。

运行时对 Section AABB 做 Frustum + Distance 裁剪即可淘汰大量不可见草实例。草的真实实例矩阵可能非常多，但裁剪成本由 Section 数量上限约束。

2.3 Tree 元素：FTreeElement

树按"每棵树一个元素"组织：

matrix_World

boundBox (AABB) 与 boundSphere

meshIndex：当前帧选中的 LOD（由 FTreeComputeLODJob 写回）

这里同时保留 AABB 与 Sphere 是为了拆分职责：AABB 适配视锥裁剪，Sphere 适配屏幕空间 LOD 估算的数值稳定性。

2.4 Grass 元素：FGrassElement

草按"每个实例一个矩阵"组织：

matrix_World：提供 XZ 分布、旋转、缩放。

贴地（Y）与地形法线融合不在 CPU 侧计算，而在 Shader 侧通过 Heightmap/Normalmap 采样完成。这个取舍直接减少了 CPU 侧带宽与更新压力，也减少了"地形高度改变后实例需要重算"的同步负担。

2.5 Native 与 Buffer 的生命周期

数据按阶段拆分，控制内存常驻的边界。

可序列化数据留在 Editor：densityMap: byte[]、树的 transforms: List。

运行时热数据强调复用：FTreeElement (NativeArray)、element buffer（ComputeBuffer）初始化一次后长期复用。

一次性数据允许释放换内存：草的密度数据在生成实例并上传 GPU 后可以释放。该策略的含义是：默认不支持运行时反复重建同一块草实例，除非保留压缩密度或引入重建路径。

生命周期管理的约束是硬性的：

OnEnable/OnDisable 注册与反注册需要与 Dispose/Release 严格对称。

Temp/TempJob 分配在同帧 Complete() 后释放，避免泄漏与同步错误。

2.6 为什么坚持用 Native（DOTS-Friendly Data Layout）

引擎层的关键取舍是把热路径数据从托管集合迁移到 Unity.Collections 的 Native 容器中。

直接收益在三个维度：

托管侧噪声降低：减少 GC、减少装箱与迭代器开销，帧时间更稳定。

并行与向量化空间更明确：连续内存更利于 Burst 生成高效机器码，适用于 Culling、Filter、LOD 等大量重复的数值计算。

与 GPU 的结构化数据模型更接近：当数据天然线性、可批处理，后续迁移到 StructuredBuffer、argument buffer 的路径更短。

这里的 DOTS 主要指 Jobs/Burst/Collections/Mathematics 的能力集合；系统不强依赖 Entities，但数据布局与计算方式保持了兼容思路。

三、运行时管线：从 per-camera 回调到 DrawMeshInstancedProcedural

3.1 渲染接入：可控的 per-camera 生命周期

系统挂到一个稳定的 per-camera 回调点：

从相机的 CullingParameters 提取 6 个 Frustum Planes。

用 CommandBuffer 统一提交绘制，插入 Profiling 采样点。

明确"每个相机一次"的语义，避免多相机场景出现隐性重复与抖动。

回调点在不同渲染框架里可能对应 Custom Pass、Renderer Callback、Render Feature。API 名称不重要，重要的是生命周期可控。

3.2 Per-Camera Frame 的步骤分解

每个相机的一帧按这个顺序执行：

收集启用的 FoliageComponent（组件注册表维护列表）。

一级 Culling：组件整体 AABB 做 Frustum 裁剪，跳过完全不可见的地形块。

二级 Culling：

Grass：对每个 Section 做 Frustum + Distance 裁剪，得到 visibleMap。

Tree：对每个 FTreeElement 做 Frustum + Distance 裁剪，得到可见标记。

Setup：构建或更新本帧需要的实例数据与分组结果。

Draw：CommandBuffer 调用 DrawMeshInstancedProcedural 提交绘制。

裁剪、LOD、分组都放在 draw 之前完成，让 draw 阶段尽量接近"纯提交"。

3.3 并行策略：调度开销与并行度的平衡

Job Scheduling Overhead 与并行度存在实际权衡。不同粒度上选择不同的执行方式与 batch size。

组件级裁剪数量较少时用 Run()，数量上来后使用 Schedule() 并行。

草的 section 裁剪用 IJobParallelFor，batch 典型值为 32。

树的 element 裁剪与 LOD 计算用 IJobParallelFor，batch 典型值为 256。

这些阈值的意义在于把调度开销控制在可接受范围内，同时让 Burst 对热点循环的优化收益覆盖调度成本。

3.4 多相机语义：成本来源需要显式化

系统以"相机"为单位执行整套流程：

同一帧多相机会重复执行 Culling/LOD（反射相机、离屏相机、编辑器视图相机都会触发）。

当前实现倾向只在 Play Mode 提交 foliage draw，避免编辑器视图下的资源分配与状态干扰。

如果需要编辑器预览，需要单独设计资源生命周期与回收策略，而不是直接放开运行时路径。

多相机语义的价值在于可预测：成本与相机数量直接相关，不会以隐性方式扩散。

四、Grass：从 DetailLayer 到 GPU 实例数据

Grass 的难点不是"生成实例"，而是把生成与上传控制在预算内，并保持远近过渡稳定。

4.1 数据源与编辑阶段烘焙

Terrain 的 DetailLayer 为每个草原型提供二维密度网格（整数密度）。编辑阶段把它持久化为：

densityMap: byte[]

instanceCount：累计密度，用于预估与预分配

FBoundSector/FBoundSection：裁剪分块的 AABB 与 pivot

烘焙的意义是把托管数组扫描与统计工作搬出运行时，同时把运行时需要的空间结构准备好。

4.2 Section 裁剪：用 visibleMap 控制后续预算

运行时对 Section 做 Frustum + Distance 裁剪，输出 visibleMap。这一层的成本由 Section 数量决定，和草实例总数解耦。

伪代码示意：

草的距离裁剪保留略大于 draw distance 的缓冲（例如 +50%），降低视距边缘的抖动与 popping。这不是视觉装饰，而是为裁剪阈值附近的稳定性提供更可控的过渡区间。

4.3 Scatter：densityMap → 实例矩阵

FGrassScatterJob 把 densityMap 转换为实例矩阵列表。单元格内的实例数由密度决定，实例的 offset/rotation/scale 由 hash 型随机函数生成，避免引入额外状态。

伪代码示意：

随机函数选择 hash 的原因是确定性与成本。给定坐标与 uniqueValue，随机结果稳定，运行时不需要维护随机序列状态。

4.4 渐进式构建：把尖峰拆成预算

Grass 的实例生成与 GPU 上传会形成明显峰值。采用渐进式构建，把：

密度图 → 实例矩阵 → GPU 上传

拆成可平摊的预算。每帧限制处理的 Section 数量（例如一次最多 16 个），进入场景时的成本被拆散到多帧。

这个预算旋钮是生产可用性的一部分：它让"加载/进入新区域"时的帧时间波动变成可控参数，而不是不可解释的尖峰。

4.5 GPU 贴地与法线融合

草的贴地与法线融合放在 Shader 侧完成。实例矩阵只负责 XZ 的分布与变换。

伪代码示意（HLSL 语义）：

该设计的效果是：地形高度与法线变化不需要回写 CPU 实例数据，运行时带宽与更新压力更低。

五、Tree：per-element 裁剪、LOD 写回、按 LOD 分组提交

Tree 的关键在于把 per-element 逻辑保持在可并行的数值计算上，把 draw-call 维度收敛为"LOD 组数 × submesh 数"。

5.1 编辑阶段 Transform 提取

编辑阶段从 TerrainData.treeInstances 中按 TreePrototype 筛选实例，写入 FTransform 列表（世界空间 position/rotation/scale）。

5.2 运行时初始化：Transform → FTreeElement

启动时把 FTransform[] 转为 FTreeElement[]：

计算 matrix_World

由 mesh 的 local bound 推导 world AABB

计算 boundSphere，用于屏幕空间 LOD 估算

这些信息在运行时长期复用，避免每帧重复构建。

5.3 Culling：AABB vs 6 planes + Distance

FTreeCullingJob 对每个元素做视锥裁剪与距离裁剪，输出可见标记。

伪代码示意：

5.4 LOD Compute：screenRadiusSqr → meshIndex

FTreeComputeLODJob 计算 screenRadiusSqr 并选择 LOD，写回 meshIndex。这里的关键是把 LOD 选择变成纯数值计算，避免依赖引擎默认的 LOD 评估路径。这套 MeshAsset + screenRadiusSqr 的 LOD 估算框架与 Mesh Drawing Pipeline 的 LOD 体系同源。

伪代码示意：

5.5 按 LOD 分组：IndexBuffer + DrawMeshInstancedProcedural

每个 LOD 对应一个组（SubSector）：

把"可见且 LOD = K"的元素索引收集到 NativeList。

上传为 IndexBuffer (ComputeBuffer)。

Shader 在 SV_InstanceID → elementIndex 映射下读取正确的 FTreeElement。

伪代码示意：

Tree 的提交成本由 LOD 组数与 SubMesh 数量约束。实例数量增长会增加 IndexBuffer 的上传带宽，draw-call 数量不会随实例数线性增长。

六、表现系统与编辑器工作流

表现系统的目标不是"效果堆叠"，而是用统一规则保证远近稳定性与可调性。

6.1 全局风场：WindComponent + FWindSettings

FWindSettings 把 WindDirection/WindStrength/WindSpeed/Turbulence 写入全局 Shader 参数（例如 g_WindDirection/g_Wind/g_Turbulence）。

WindComponent 支持两种驱动方式：

使用内置预设（Calm/Breeze/StrongBreeze/Storm）

从 WindZone 同步，便于场景统一管理风向与强度

g_SmoothTime 让 gust/turbulence 的时间推进在变速时保持连续，避免跳变。

6.2 Editor Time：非运行时的时间源

为了让风在非 Play Mode 下也能连续推进，编辑器下使用 EditorApplication.timeSinceStartup 推进 UpdateTime()。该设计的目的在于降低调参时的响应误差，不改变运行时路径的核心逻辑。

6.3 View Fade：距离衰减与密度抖动

Grass 在 Shader 侧做两类衰减：

windFade：远处逐渐降低风摆幅度，减少远景噪点感。

scaleFade：远处逐渐把顶点收缩回 pivot，实现渐隐而非突然消失。

阈值附近使用基于位置的 dither 做空间抖动，使远处衰减更均匀。

6.4 Color Variation：PerlinNoise 驱动的空间变化

g_PerlinNoise 全局噪声纹理，通过 PerlinNoise(uv) 产生空间一致的随机量，驱动草地的顶/底色混合与暗部变化，降低大面积草地的贴图重复感。

6.5 Transmission：轻量透光近似

草与叶片的透光采用轻量 Transmission 近似，避免引入复杂的 SSS 依赖，同时保持背光条件下的可解释响应。

6.6 编辑器工作流：构建、保存与烘焙桥接

菜单命令从 Terrain 生成或刷新数据：BuildTerrainTree / UpdateTerrainTree、BuildTerrainGrass / UpdateTerrainGrass。整体策略是 Build 初始化结构，Update 刷新数据。分离的目的是让生产流程具备更明确的操作边界，降低误操作导致的数据不同步。

GrassComponent/TreeComponent 在场景保存前执行 OnSave()，刷新 bounds 等依赖数据。该钩子用于降低"忘记更新导致运行时不一致"的概率。

编辑器烘焙不可避免要处理 TerrainData 返回的托管数组（TreeInstance[]、int[,] 密度图）。当前实现采用务实的桥接方式：把筛选/拷贝/统计封装为 ITask.Execute()，用普通 IJob 在工作线程里执行该 task，通过 GCHandle 持有 task 实例。价值是并行化托管数组扫描，缩短大地形更新等待时间。代价与约束是明确的：该路径不走 Burst；GCHandle 分配与释放需要严格对称，否则存在泄漏风险。

七、结果与边界

7.1 性能边界

CPU 热路径主要由 Jobs 承载，Culling/Filter/LOD 的成本与 Section 数、element 数呈线性关系，成本上限可通过分块粒度与视距参数控制。Grass 实例构建采用渐进式预算，进入新区域时的峰值被拆散到多帧。托管侧噪声降低：热数据在 Native 容器中迭代，减少 GC 与迭代器/虚分派成本。

绘制通过 DrawMeshInstancedProcedural 提交，draw-call 数量主要由 LOD 组数与 SubMesh 数量决定，而不是实例数决定。Tree 按 LOD 分组，Grass 按 Section 分组，实例数增长的压力主要体现在 buffer 带宽与 GPU 读取成本上，CPU 提交维度保持稳定。

贴地、法线融合、风场、渐隐、颜色变化在 Shader 侧统一实现，CPU 侧只负责可见性与实例数据准备。视距边缘通过距离缓冲与 dither 规则控制过渡区间，popping 的触发条件更可解释。

7.2 扩展与兼容

FoliageComponent 把 per-camera 生命周期统一成三段式接口，新类型接入只需要实现同一组流程。MeshAsset 把 prototype 入口从 Terrain 扩展到 Prefab，为后续接入非 Terrain 数据源保留接口形态。

以 TerrainData.treeInstances 与 DetailLayer 为数据源，兼容现有地形制作流程与原型资源。材质与 Shader 只要求支持 GPU Instancing 并能从 StructuredBuffer 读取实例数据，未绑定特定渲染管线 UI。

调参的目标是把瓶颈归因到三个维度：视距与裁剪、分块粒度、构建与上传预算。

7.3 视距与裁剪

Tree Distance / Detail Object Distance：运行时把 Terrain 默认树/草渲染距离置为 0，由系统的 drawDistance 接管，避免双重渲染与不一致。

Grass 距离裁剪保留缓冲区间（例如 +50%），用于降低边缘抖动。

7.4 分块粒度：numSection

numSection 越大：裁剪粒度更细，潜在浪费 draw 更少；Section 数量增加会提高裁剪计算成本。

numSection 越小：裁剪成本下降，可见块更粗，远处可能出现更多无效提交。

该参数直接决定 visibleMap 的长度与裁剪循环的工作量。

7.5 构建与上传预算

Grass 渐进构建的每帧 Section 上限（例如 16）是控制进入场景尖峰的核心旋钮。

Tree 每帧按 LOD 分组写入 IndexBuffer。实例数很大时需要关注 SetData() 的带宽成本与潜在 CPU-GPU 同步风险。

7.6 已知限制

数据更新粒度：当前工作流以地形整体或分块为主。若需要刷子级增量更新，需要更细粒度的 dirty 标记与局部重建策略。

Grass 运行时重建：上传 GPU 后释放密度数据，默认不支持运行时反复重建。若需要动态刷草或破坏效果，需要保留压缩密度或引入重建路径。

多相机成本：以相机为单位执行 Culling/LOD，大量离屏相机需要评估复用与缓存策略。

渲染阶段插入策略：draw API 通用，但如何插入渲染框架的阶段、如何参与阴影/深度，需要项目侧定义策略。
