一、背景与动机

Unity SRP 中绘制 Primitive 的核心 API 是 Context.Cull 和 Context.DrawRenderers。这两个接口覆盖了全部 Renderer 类型（Terrain、Foliage、SkinnedMesh、StaticMesh），因此实现上极为臃肿，外部可控粒度有限。问题在于：每帧在剔除回调、数据拷贝和 Batch 构建上消耗了大量 CPU 时间，且缺少有效的缓存机制。

DrawRenderers 的设计哲学是通用性：用一套代码路径处理所有类型的 Renderer。即使场景中只有 StaticMesh，引擎内部仍需要检查 SkinnedMesh 的骨骼更新回调、Terrain 的 LOD 计算回调等逻辑分支。每个 Renderer 在被绘制前都要经历一次虚函数调用链：PrepareForRender → UpdateTransform → CalculateBounds → CollectDrawCommands。在 8000 实例规模下，这条回调链的总开销占据了帧时间的 40% 以上（实测，测量环境见第 2 章）。

从数据流角度看，Context.Cull 的输出是一个 CullingResults 结构体，其内部包含了排序后的 VisibleRenderer 列表。DrawRenderers 接收这个列表后，需要重新遍历每个 VisibleRenderer，提取 Material、Mesh、Transform 等数据构建 DrawCommand。这一过程涉及大量的间接寻址：VisibleRenderer 指向 Renderer Component，Renderer Component 持有 SharedMesh 引用，SharedMesh 内部再查询 SubMesh 信息。每层间接寻址都可能触发 Cache Miss，尤其在 Renderer 分散存储于不同内存区域时。

Unity 的 Renderer Component 存储在 Component Pool 中，按 Component 类型分组。MeshRenderer 与 MeshFilter 是两个独立的 Component 类型，存储在不同的 Pool 中。绘制时需要同时访问两者：MeshRenderer 提供 Material 列表和 Rendering Layer，MeshFilter 提供 SharedMesh 引用。两个 Pool 的内存地址无空间局部性保证，遍历 8000 个对象时几乎每次访问都会产生 L2 Cache Miss（推断，MeshRenderer Pool 与 MeshFilter Pool 合计超出典型 L2 容量）。SharedMesh 对象则分散在 GC Heap 上，访问延迟更不可预测。

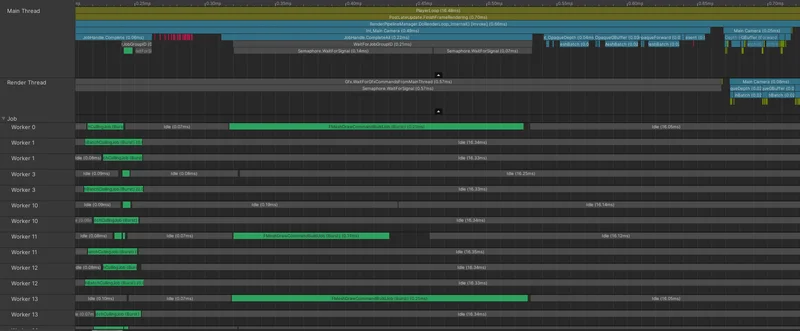

为了解决这个问题，我在 SRP 中替换了 DrawRenderers，实现了一套自定义的 Mesh Drawing Pipeline。最终在测试场景中取得了 15-18× 的 CPU 性能提升（实测，具体数据见第 10 章）。

设计取舍以两条既有路线为参照：Unity 自身的 BatchRendererGroup 路线和 UE 的 Mesh Drawing Pipeline。前者是 Unity 公开的替代 DrawRenderers 的数据导向接口，后者是 renderer 内部从场景描述到 RHI packet 的完整编译链。二者的公开边界缺陷，构成了这些取舍的依据。

二、Unity 原生绘制路径的账本

2.1 测试场景

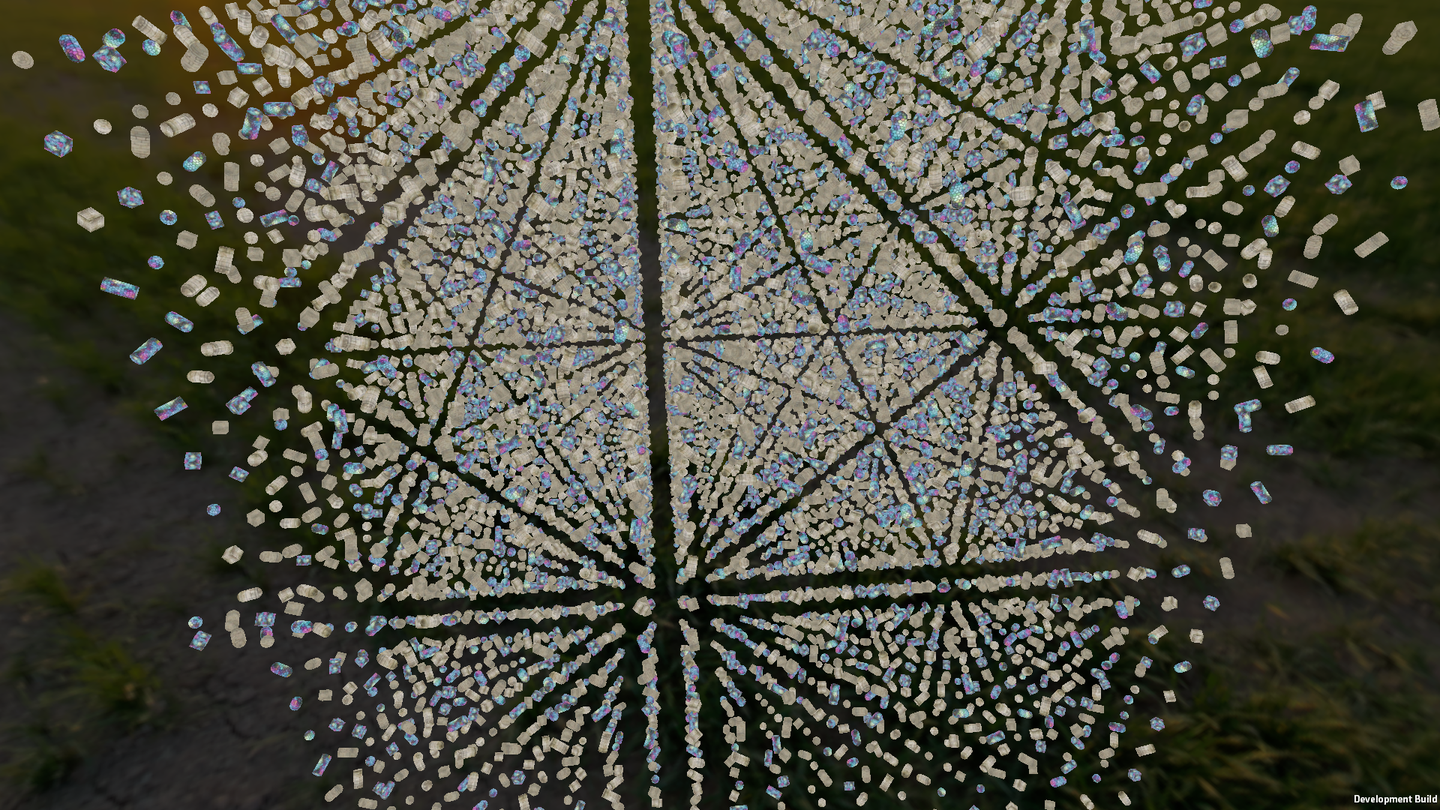

测试使用 20×20×20 的 Mesh 矩阵（共 8000 个实例），每个实例从 Box、Sphere、Capsule、Cylinder 四种几何体中随机选取，材质从 3 个不同 Material（同一 Shader）中随机分配。渲染包含三个 MeshPass：Depth、GBuffer、Forward。

测试平台为 Windows，GPU 为中端独显，CPU 为 8 核心。选择 8000 实例的原因是该规模足以暴露管线的 CPU Bound 特征，同时不至于使 GPU 成为瓶颈：这一规模下 GPU 端的 DrawCall 和像素填充量仍在合理范围内，能够清晰地隔离 CPU 侧的开销差异。

场景中每个 Mesh 的 Vertex Count 在 200-600 之间，SubMesh 数量为 1（单 Section）。三种 Material 使用同一 Shader Variant（相同 PSO），这使得 SRP Batcher 能够在原生管线中发挥最大效用，从而保证对比的公平性：即便在对原生管线最友好的条件下，自定义管线仍然具有数量级优势。

三个 MeshPass 的设计意图：Depth Pass 用于 Early-Z 和 Shadow Map 生成，仅需 Position 输出；GBuffer Pass 输出 Albedo、Normal、Roughness/Metallic 等属性到 MRT；Forward Pass 处理需要特殊光照的对象。在测试场景中，所有对象同时参与三个 Pass，产生 3× 的 Batch 构建压力。

补充测试条件：CPU 侧的 Burst 编译使用 AVX2 指令集（target architecture），Safety Check 关闭。Job System 的 Worker Thread 数量设为 CPU 核心数 - 1 = 7。内存分配器使用 Allocator.TempJob（帧内分配，无 GC 压力）。测试前执行 100 帧 Warm-up 以消除 JIT、Shader Compile、Buffer Resize 等一次性开销的干扰。

以上数字为 Unity 2021 环境下的测量结果，用于说明量级差异。

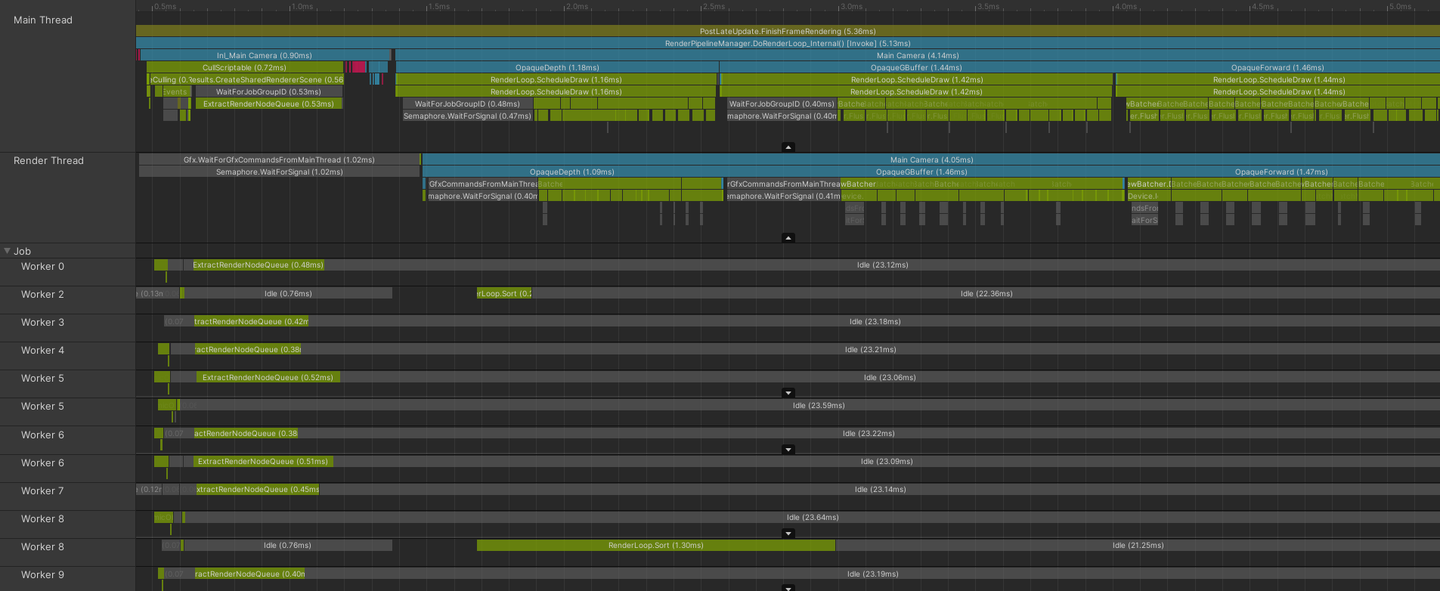

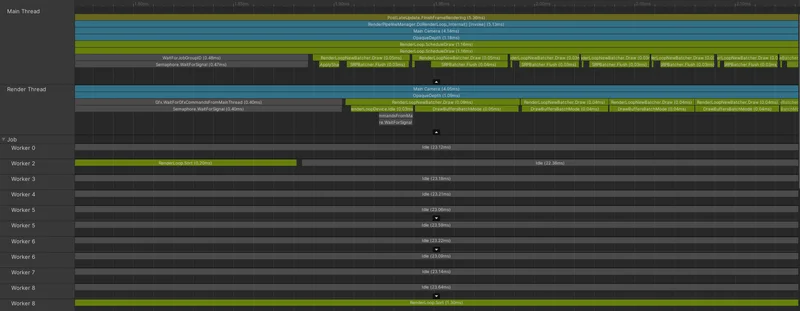

2.2 原生管线分析

2.2.1 Culling 阶段

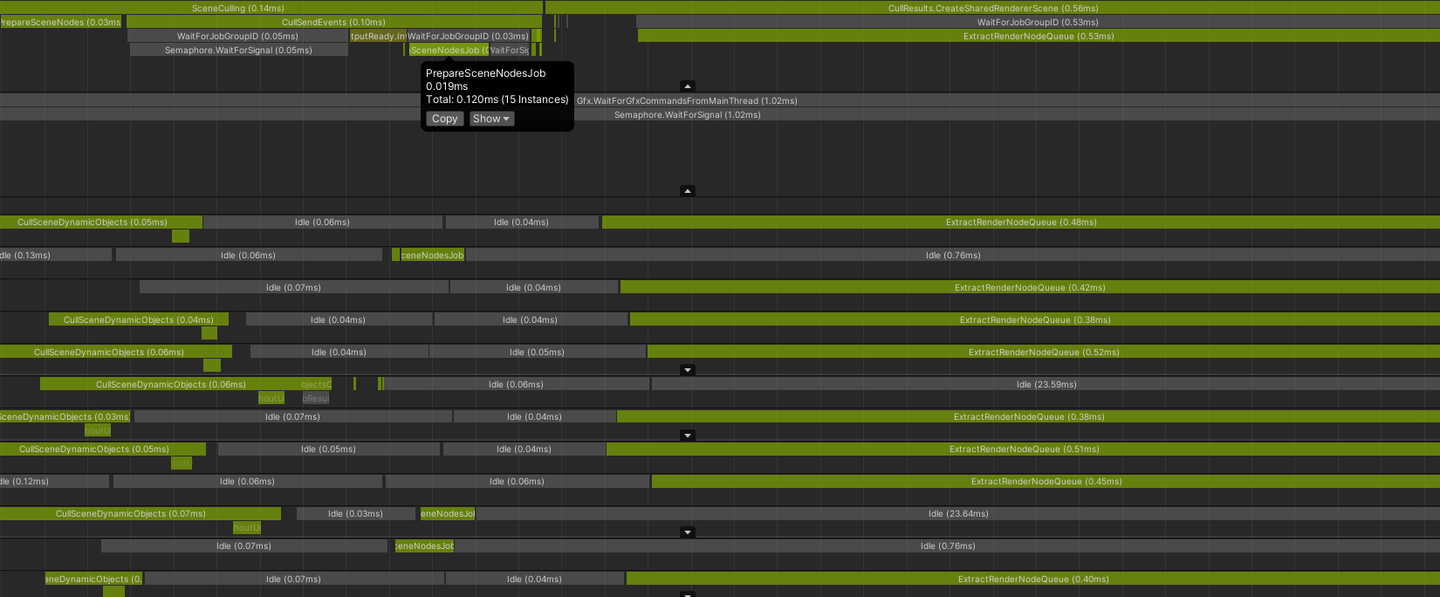

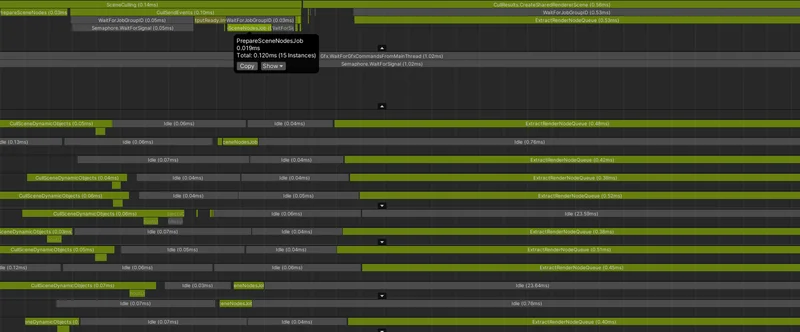

Context.Cull 发起后涉及三个环节。

CullSceneDynamicObject 对所有类型 Renderer 执行视锥剔除，内部按 Renderer 类型分 Batch 执行：StaticMesh 走快速路径（仅 AABB vs Frustum），SkinnedMesh 需要先更新 Bounds（依赖骨骼动画计算的当前帧 AABB），Terrain 需要额外的 LOD 距离计算，Job 的 Schedule 开销和不同类型间的负载不均衡是该阶段的主要问题。

PrepareSceneNodes 负责 Renderer 回调相关逻辑（如统计需要回调的对象），Profiler 中该阶段的子调用包含 InvokeOnBecameVisible、UpdateRendererBoundingVolumes 等回调；对于 8000 StaticMesh 场景，这些回调大部分是空操作（StaticMesh 的 Bounds 不会逐帧变化），但引擎仍然需要遍历列表确认这一点。

ExtractRenderNodeQueue 把剔除结果拷贝到渲染线程侧的数据结构，目的是保证后续访问的 Cache Friendliness。拷贝过程涉及 Allocator 分配新内存块，然后按排序顺序将 RenderNode 数据（约 128 字节/node，包含 Transform、Material 指针、Mesh 指针、Layer Mask 等）从 Main Thread 的散布存储重新打包到连续内存；8000 个 Node 对应约 1MB 的数据拷贝，这一操作每帧执行、无法跳过。

对 CullSceneDynamicObject 的进一步剖析（推断）：该 Job 使用 Unity 内部的 CullResults::CullObject 函数，其实现为标量 AABB-Frustum 测试（逐平面、逐角点）。每个 AABB 需要 6 次平面距离计算，每次计算包含 3 次乘法和 2 次加法，总计约 30 ALU 操作。分支预测失败与 L2 Cache Miss 也在拖慢这一阶段，前者源于不同 Renderer 类型的剔除路径导致 branch misprediction，后者源于 Renderer 的 Bounds 数据散布存储，实测每个对象的剔除耗时约 150ns（实测）。8000 对象 × 150ns = 1.2ms。

2.2.2 Draw 阶段

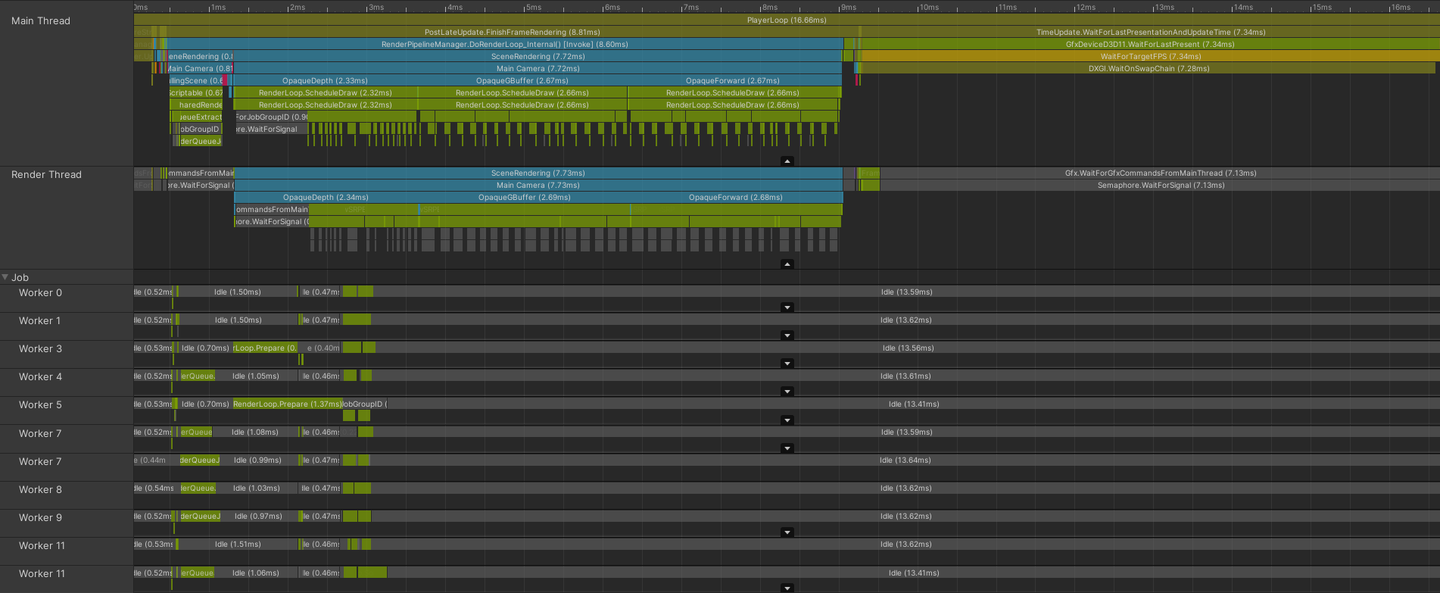

Context.DrawRenderers 的调用本身只是一次 Batch Add 操作，真正的执行发生在 Submit 之后。提交后引擎会根据之前记录的 Batch 数据，对每个 DrawRenderers 做并行处理：

1. 分配 Sort 结构，对当前 Draw 做 PassFilter 和 QueueSort。Sort Key 通常由 RenderQueue（Opaque/Transparent）、SortingLayer、Material Instance ID、Mesh Instance ID 组成，打包为 64-bit integer 后使用 Radix Sort 排序（推断）。

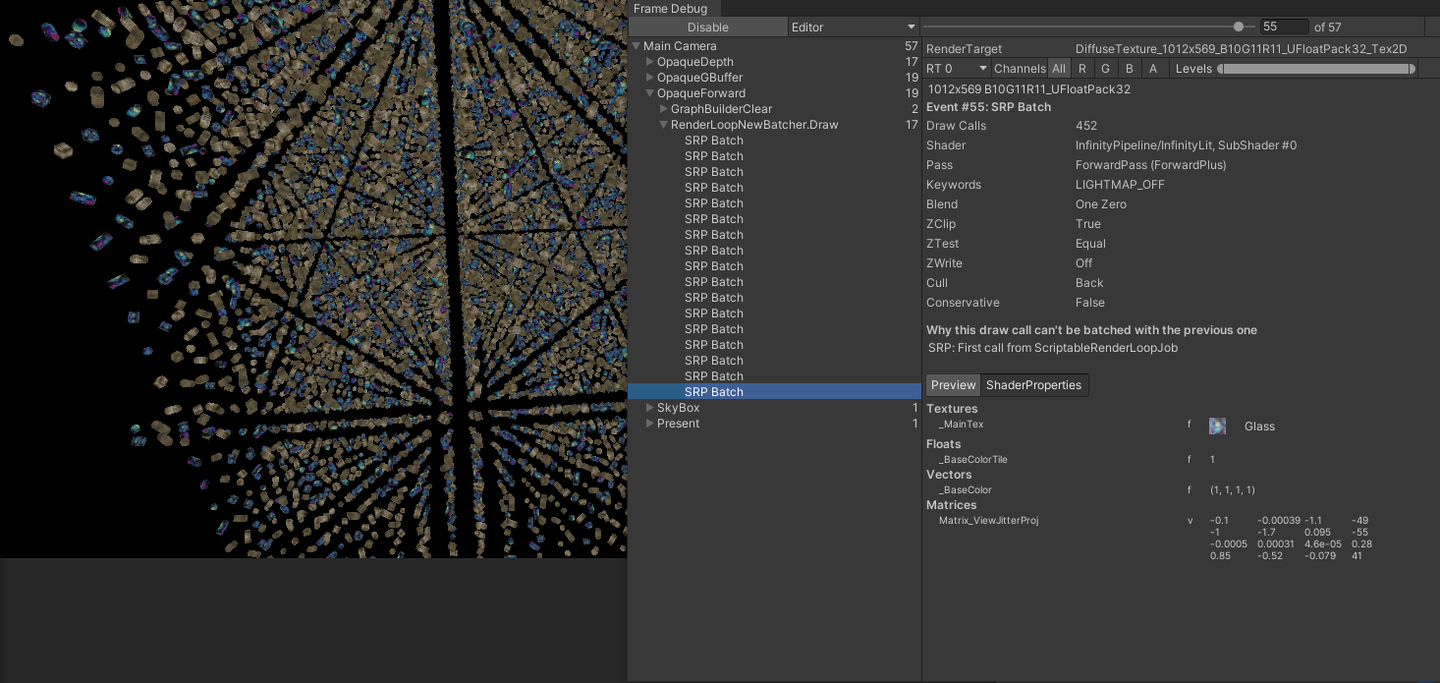

2. 遍历排序结果，在 SRP Batcher 模式下检测相邻元素是否可合批：可合则累积，否则 Flush 当前 Batch 并 Clear 供下次复用。合批条件为：相同 Shader Variant（即相同 PSO）、相同 VB/IB 布局（推断）。SRP Batcher 的核心收益在于跳过 PSO 切换：合批内的 DrawCall 共享 Pipeline State，仅需更新 Per-Object CBuffer 的 Offset。由于事先排序，PSO Batch 在一定程度上得以实现。

3. Flush 的内容传递给渲染线程，渲染线程遍历 Batch 中每个元素，调用底层 GFX 接口设置 VB、IB、Resource，配合 SRP Batcher 的 CBuffer Offset 发起 DrawCall。每个 DrawCall 对应一次 GraphicsDevice.DrawIndexed 调用，即使 Instance Count 为 1 也无法避免 Command 录制的固定开销。

在这个流程中，大部分时间消耗在向渲染线程拷贝数据以及每个 DrawRenderers 的 Batch Collection 上。具体而言，Profiler 中 BatchRendererGroup.FlushAll 和 RenderLoop.PrepareForRendering 两个 Marker 合计占据了单帧 CPU 时间的 60-70%（实测）。

2.2.3 DrawRenderers 的 Per-Pass 冗余

三个 MeshPass（Depth、GBuffer、Forward）意味着三次独立的 DrawRenderers 调用。每次调用都会重新执行完整的 Filter → Sort → Batch Collection 流程。Filter 阶段虽然可以通过 LayerMask 和 RenderQueue 快速跳过不符合条件的对象，但排序和 Batch Collection 的开销线性于可见对象数量：8000 个可见对象 × 3 个 Pass = 24000 次 Sort Entry 处理。

自定义管线通过共享 Visibility Buffer 消除了这一冗余：Culling 执行一次，三个 Pass 共享同一份 Visibility 结果，各自仅需执行 Section 级别的 Filter（查表操作）和分组。

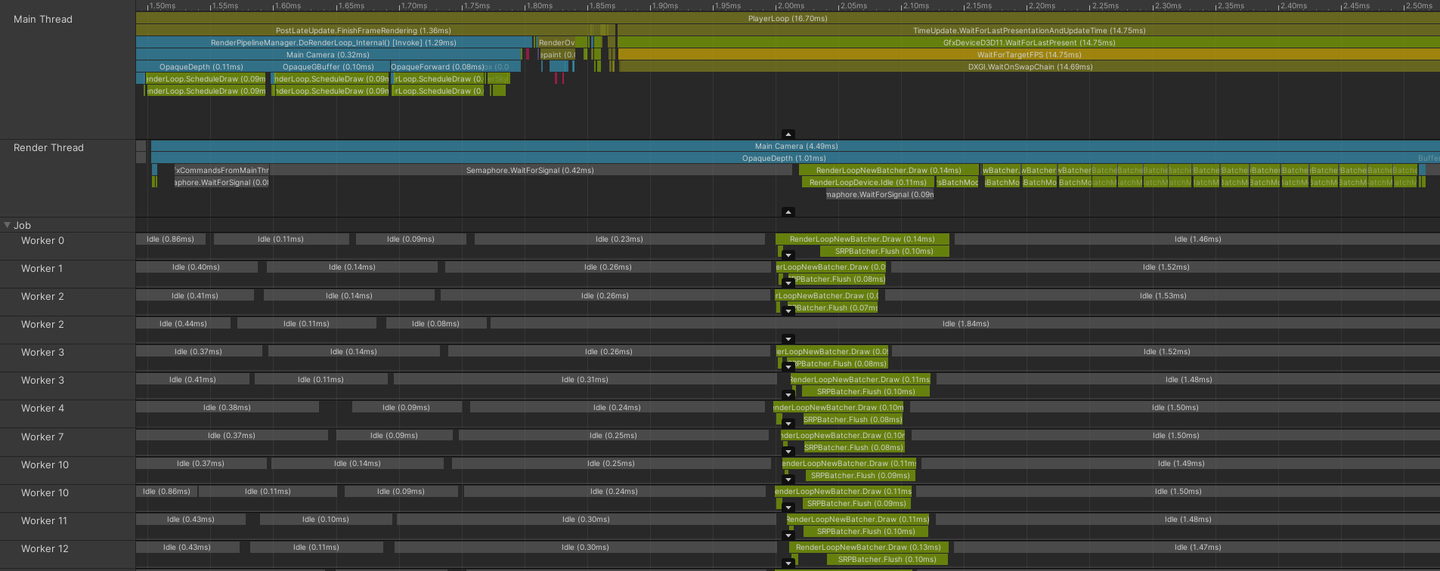

2.3 GraphicsJob 的效果

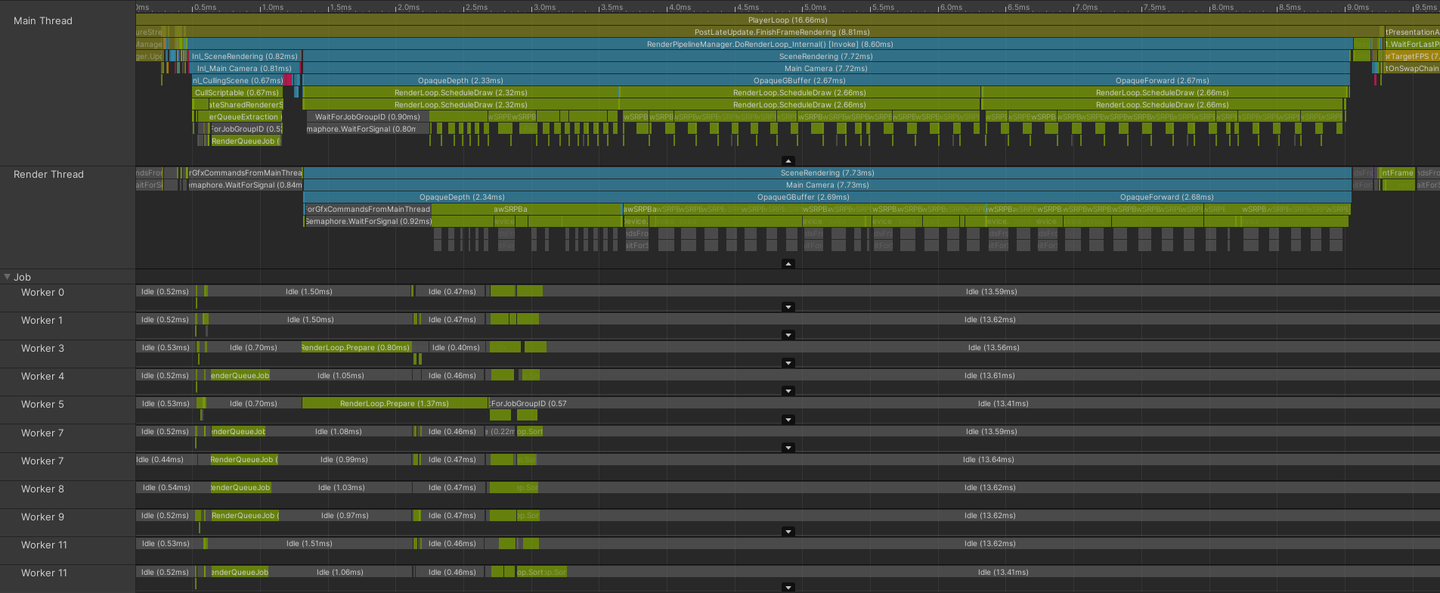

Unity 提供了 GraphicsJob 选项，开启后每个 DrawRenderers 的 Batch 操作可以 Job 化并行执行，随后在渲染线程串行取数据设置 GFX。实测在该场景下提升有限：开启后约 180 FPS，关闭约 160 FPS（实测）。

GraphicsJob 提升有限的原因在于瓶颈并非 Batch 构建本身的并行度，而是渲染线程侧的串行消费速率。即使 Batch 构建被分散到多个 Worker Thread，最终所有 Batch 仍需排队经由单一渲染线程提交到 GPU Command Buffer。8000 DrawCall × 3 Pass = 24000 次 Command 录制，渲染线程成为新的瓶颈。真正的解法是减少 DrawCall 数量本身：Auto Instance 将相同 Mesh+Material 的实例合并为单次 Instanced DrawCall，从 24000 次压缩到 36 次（3 Pass × 12 组合）。

多线程渲染方面，业界已有三缓冲错帧渲染的成熟方案（如 UE 的 Parallel Rendering），而 Unity 的原生管线仍然使用串行模式驱动多线程渲染（推断，基于 Profiler 中渲染线程的串行消费模式），这也是 GraphicsJob 收益有限的结构性原因。

三、批判 Unity BatchRendererGroup

Unity 提供了 BatchRendererGroup（BRG）作为替代 DrawRenderers 的数据导向接口。在评估是否直接基于 BRG 构建管线时，需要区分两类问题：已随版本演进解决的历史限制，和至今仍成立的公开边界缺陷。以下批判基于 Unity 6 公开文档与 API，版本归属明确标注。

3.1 历史遗留问题：Unity 2022.1 统一路径之前

Unity 2019 时代的 AddBatch 直接接收 mesh、submesh index、material、bounds、instance count 和 property block。一个 batch 近似一组持久绘制配置，geometry、material、submesh 与实例存储都围绕这个 batch 组织。

实例身份被 batch 隐式拥有。 当一个 mesh 有三个 submesh 并分别使用三个 material 时，自然写法是建立三个 batch。若每个 batch 各自保存实例矩阵，同一个逻辑物体就会出现三份 local-to-world matrix。缺少的不是 instancing，而是可被多条 draw 共同引用的显式 instance identity。这是矩阵重复的结构根因。

提交受 CBuffer 时代路径限制。 旧路径底层使用 CBuffer 存储实例数据，单次 Instance Count 受 CBuffer 容量限制（64KB / 128 bytes per instance ≈ 512 instances）。超过限制时 BRG 内部自动拆分为多次 DrawCall，引入额外的 Batch 管理开销。该限制只属于当时路径，不是 BRG 的通用结论。2022 LTS 后的 AddBatch 已允许使用 GraphicsBuffer 替代 CBuffer，Instance Count 上限不再成立。

3.2 至今仍然成立的问题

Unity 2022.1 以后，BRG 的现代版本把 mesh/material 注册与 batch binding 分开了，BatchDrawCommand 中的 visibleOffset + visibleCount 允许多条 command 引用同一 instance index，矩阵不再必然重复。这是实质进步。但以下六个边界缺陷至今成立：

绑定域偏窄。 每个 batch 的 AddBatch 接口只公开一个主 GraphicsBuffer 和一组 MetadataValue。MetadataValue 是 shader property 级别的寻址参数，不是渲染系统的 pipeline signature。Transform、Instance、Material、MeshSection、DrawTemplate 和 View 六种数据的更新频率与生命周期不同，却在公共绑定模型中偏向"一个 batch 加一个主实例 buffer"。多个 batch 可以共享同一个 buffer，shader 也可以访问 global buffer 或 bindless table，但公开 batch binding 的粒度不足以自然表达多张更新域独立的 binding table。

callback 跨层、输出非托管。 OnPerformCulling 同时承接三项工作：计算 visibility、选择 visible instance indices、生成 draw descriptor。调用方需要管理 BatchCullingOutputDrawCommands 中的非托管数组、指针、count 与释放时机。BRG 下方到后端 packet 的 lowering 没有公开可编程层：调用方能控制 draw descriptor 的形状，但不能控制 Unity 如何把这些 descriptor 降低到 RHI 提交。

drawRanges 绑定连续布局。 BatchDrawRange 给一段连续 command 附加 BatchFilterSettings，SRP filter 不匹配时可以整段跳过。但 range 只能描述连续区间。如果 command 的 filter 类型按 A、B、A 交错，调用方要么生成三个 range，要么先把两条 A command 重排到一起。重排又可能改变 pipeline/material grouping 或 distance order。filter 属业务语义，execution range 是 lowering 末端产物，二者不应在公共 API 层耦合。

多 pass 共享边界不可编程。 同一主 camera 的 Depth、GBuffer 与 Motion 可以共享基础 frustum visibility 和 LOD，但哪些中间结果可共享、哪些各 pass 独立，在 Unity 公开资料中不构成一套可编程的公共模型。推断：内建 renderer 的复用策略是私有行为，自定义 BRG 调用方无法声明"这两个 pass 的 visibility 相同，只有 filter 和 template 不同"。

indirect 是混合桥，不是完整 GPU Driven 合同。 BatchDrawCommandIndirect（Unity 6）保留 CPU/engine 侧的稳定 descriptor，batch、mesh、material、flags、buffer handle 和 offsets 都需要被描述。GPU 可以写入 indirect args 和 visible-instance data。但公开 BRG 合同没有允许 GPU 从零生成任意 mesh/material/PSO topology，也没有承诺为自定义 BRG 自动完成 LOD、occlusion、binning、sorting 和 command compaction。称其为混合式 submission bridge 更准确。

GPU Resident Drawer 是摄取层，不是可证实的薄封装。 GRD 的官方承诺是"自动使用 BRG 绘制兼容 GameObject"，并可与 GPU occlusion culling 配合。但"自动使用 BRG"不能推出"GRD 只是 BRG 的零成本薄封装"。GRD 私有 command cache、LOD lowering、内部 table、平台 workaround 和 fallback 粒度没有完整公共合同。自定义 BRG 也不能因为 GRD 有 GPU occlusion，就在自己的 OnPerformCulling 中无条件把所有对象当作 visible。

3.3 自研的理由

上述六个缺陷指向同一个结论：BRG 是一座连接自定义数据与 Unity renderer 的桥，但不是一套完整的 Mesh Drawing Pipeline。它没有把 pass compiler、稳定低层 packet cache、RenderGraph 工作产品和 GPU work graph 作为公共模型交给开发者。

• 绑定域偏窄 → Residency 五缓冲分离（Transform / PreviousTransform / BoundsCenter / BoundsExtent / InstanceTransformIndex），各按自身索引与更新频率管理。
• callback 跨层 → filter→sort→build 三段 Burst job 显式化，pass 语义由 MeshFilterProgram / MeshSortPlan 数据驱动。
• drawRanges 连续 filter → filter 进入 request 语义，execution range 是 lowering 产物，不进入公共 API。
• 多 pass 共享不可编程 → MeshVisibilityShare 帧内签名 interning，各 pass 独立 filter/sort/build。
• indirect 混合桥 → 同一 MeshDrawRequest 之下 CPU direct 与 GPU backend 两种 lowering；GPU 后端只做 cull/compact/prefix-sum/scatter/build-args。
• GRD 无公共语义 → MeshPassDrawCache 以结构化 revision key 缓存模板，VisibleMeshDraw / MeshDrawList 每 view 重建，缓存与结果分层。

四、批判 UE Mesh Drawing Pipeline

另一条参照系是 Unreal Engine 的 Mesh Drawing Pipeline（UE 5.8 公开文档与 Runtime 源码）。

4.1 语义校准

FMeshBatch 不是最终 draw call. FMeshBatch 保存 material render proxy、vertex factory、mesh elements、relevance flags 及 culling/raster 相关描述。FMeshBatchElement 再给出 index range、primitive count、instance runs 和 primitive uniform 或 scene-data identity。这一层已经能表达"某个 primitive 的某段 geometry 使用某个 material"，但还没有选择具体 mesh pass、shader permutation、完整 shader bindings 和 pipeline state。同一个 FMeshBatch 可以被 Depth、BasePass、Shadow 等不同 processor 按自己的规则处理。若使用中性术语，FMeshBatch 最接近 MeshDraw，后者是一份可被多个 pass 编译的稳定绘制资格描述。

static/dynamic 不是物体动不动。 UE 的 static mesh draw path 与 dynamic mesh draw path 经常被误读为"静态物体"和"动态物体"。这里的 static/dynamic 主要描述 mesh description 的收集时机与保留方式。static path 允许 scene proxy 在注册或更新时提供可长期保留的 mesh description，并为可缓存 pass 建立 cached mesh draw command。dynamic path 则按 view 或 frame 重新收集描述。一个 transform 会变化的 component 仍可能拥有 retained scene representation；一个 transform 不变的 debug primitive 也可能通过 dynamic gathering 进入 renderer。transform 更新与 command 收集属于不同变化域。

FMeshDrawCommand 缓存有条件。 FMeshDrawCommand 已经处于 just above RHI 的位置，保存 pipeline state、shader bindings、vertex streams、index buffer 与 draw parameters。它不是每帧重建的；但缓存成立的条件是：pass 支持 cached commands，且 processor 依赖不随 view/frame 变化。shader variant、material keyword、vertex layout 或 binding layout 改变时，即使物体不动，cached command 也可能失效。缓存边界取决于 processor 实际读取了什么外部状态。

4.2 批判

层级与对象化。 UE 5.8 的 Mesh Drawing Pipeline 选择了显式建立从场景描述到 pass-specific command 的转换链：FPrimitiveSceneProxy → FMeshBatch → FMeshPassProcessor → FMeshDrawCommand → FVisibleMeshDrawCommand → Instance Culling → RHI command list。每一层都在收窄语义，这是其价值所在。但代价是 scene proxy、scene info、mesh batch、processor、draw-list context、visible command、parallel pass 和 instance-culling context 组成较长路径。理解一条 draw 的来源，经常需要跨过 scene registration、mesh collection、cache build、InitViews、RDG 和 RHI 等阶段。扩展一个 pass 常需深入 renderer module 的多处文件。

static/dynamic 语义失真。 如 4.1 所述，static/dynamic 命名容易把运动属性与 command retention 混在一起。更精确的生命周期词是 persistent scene record、cached pass draw、per-view result。在这套实现中，场景侧用 revision 与 dirty range 表达变化（MeshSceneRevisionSnapshot 的 StructuralRevision / ContentRevision / VisibilityRevision），EStateType 仅作组件兼容层。

缓存失效依赖调用链约定。 FMeshPassProcessor 派生类在 AddMeshBatch 中读取 material、vertex factory、feature level、pass policy 等外部状态来构造 FMeshDrawCommand。processor 读过什么，什么就进入隐式的缓存依赖；漏记依赖时，错误难以被类型系统发现。filter、grouping 和 sort 的语义也没有在公共层结构化分离，而是分散在 processor、draw-list context 和 parallel pass 逻辑中。

形态代价与语义价值分离。 UE 方案真正值得借鉴的不是对象层次和历史路径，而是三个边界：

（1）pass compiler 作为一等公民：高层 scene/material 语义在 processor 中被降低为特定 pass 的稳定 packet，Depth 与 BasePass 读取同一个 FMeshBatch 得到不同 shader、state 和 bindings，不复制 primitive transform。（2）cached packet 与 visible reference 的分层：FMeshDrawCommand 保存稳定 bindings，FVisibleMeshDrawCommand 只保存当前 view/pass 的 sort key、culling payload 和对 command 的引用；camera 运动、visibility 变化或 sort order 变化不需要复制完整 bindings。（3）primitive identity 与 transform storage 的分离：GPU Scene 把 primitive/instance data 放入持久 scene-data storage，多个 section command 引用同一个 primitive/instance record，local-to-world 不内联进每个 FMeshDrawCommand。

4.3 采纳清单

从上述批判中，UE 方案值得采纳的是三个边界，对象层次不复制：

五、决策对应与总体形态

5.1 决策表

5.2 数据分层原则

决策表中反复出现一条分界线：模板归缓存，结果归 view。

MeshPassDraw（缓存模板）保存可跨 view 复用的 lowering：shader pass、mesh/section/material identity、revision。transform 更新、camera 运动和 visibility 变化不应造成模板 miss。shader hot reload、material keyword、vertex layout、binding layout 或 section geometry 改变时，受影响的 entry 按 revision 精确失效。

VisibleMeshDraw（view 结果）保存当前 view/pass 的临时引用：template ID（MeshPassDrawId 或 MeshGroupingKey 回退）、instance、sortKey、drawIndex、transformIndex。它每 view 重建，不跨帧缓存。

这两层分离确保：

• camera 移动只重建 view 结果，不触碰模板；
• material 变化只失效相关模板，不重建全部 view 结果；
• 场景静止时模板命中，view 结果仍按新的 camera position 重建 sort key。

5.3 两处自我修正

设计过程中有两处走过弯路。

单表绑定的诱惑。 批判 BRG 单主 buffer 时，容易把方案设计成"一张表装下实例数据"。如果那样做，会与批判对象同构。最终拆成五缓冲（决策表 D2），是因为 transform（current + previous）、bounds（center + extent）和 instance-to-transform 映射的更新频率与失效边界不同。单表会在 transform 更新时波及无关的 bounds 数据，也会在 instance 增删时迫使整个 buffer 重建。五缓冲让 dirty range 精确对应数据类别，MeshSceneResidency.Update() 中 transform dirty range 和 bounds dirty range 独立判定、独立上传。

缓存对象的错位。 容易犯的错误是把排序结果与 command 列表跨帧缓存，用一个 dirty 标记决定是否复用上一帧的 Batch 列表。UE 文档给的正确边界是缓存 pass 模板、每帧重建 view 结果。在这套实现中，MeshPassDrawCache 缓存的是模板（mesh + section + material + pass + revision 的组合），VisibleMeshDraw 和 MeshDrawList 每 view 重建。这样 camera 运动不会读到过期的排序结果，而静止场景的模板命中率仍然很高。

六、数据模型：MeshScene

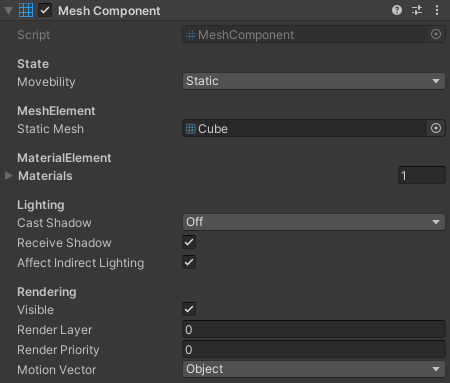

MeshScene 是 CPU 侧的权威场景表。它只做一件事：用五类 typed table 管理从"一个 MeshComponent 注册到场景"到"GPU 缓冲随脏区间增量上传"的全部数据。不做 culling，不做排序，不做 draw command 构建，那些属于第 7 章。

6.1 Typed ID：六种身份

批判 BRG 时指出的第一个缺陷是"实例身份被 batch 隐式拥有"（§3.1）。MeshScene 的回应是让每种实体拥有独立的、带 generation 的 typed ID。

// 六类 typed ID，结构完全对称
public readonly struct MeshInstanceId : IEquatable<MeshInstanceId>
{
    public readonly uint Index;
    public readonly uint Generation;
    public bool IsValid => Generation != 0;
    public static readonly MeshInstanceId Invalid = default;
}

public readonly struct TransformId    { ... }  // Index + Generation
public readonly struct MeshDrawId     { ... }
public readonly struct MeshSectionId  { ... }
public readonly struct MaterialDataId { ... }
public readonly struct MeshPassDrawId { ... }  // 模板缓存 ID，第 7 章使用

六种 ID 共享同一套模式：Index 是 NativeArray 槽位，Generation 是该槽位被分配的世代编号。Generation == 0 即 Invalid。验证存活的逻辑只需一次下标 + 一次 uint 比较：

public bool IsInstanceAlive(MeshInstanceId id)
{
    return id.IsValid
        && id.Index < (uint)m_InstanceCapacity
        && m_InstanceGenerations[(int)id.Index] == id.Generation;
}

为什么要 generation。 场景是长期容器，Component 的 OnEnable/OnDisable 会在整个运行期不断注册和注销。一个在第 50 帧注册时拿到 slot 7 的实例，在第 200 帧被销毁后 slot 7 被新实例重用。如果外部系统（比如编辑器 Undo、异步 GPU 回读）仍缓存着 slot=7 的旧句柄，generation 不匹配会立即判定为 stale，因此不会读到新占用者的数据，也不会触发对错误实例的操作。这是 ECS 和 GPU 驱动渲染中普遍采用的 slotmap 模式。

6.2 五类记录

决策表 D6 用 typed tables 替代 UE 的对象层级。五类记录分别管五种生命周期：

MeshInstanceRecord — 一个逻辑实例的渲染描述。

// 五类记录之一：逻辑实例的渲染描述
public struct MeshInstanceRecord
{
    public TransformId transform;       // 引用，不内嵌矩阵
    public FBound worldBounds;
    public int layerMask;
    public uint renderingLayerMask;
    public EMeshInstanceFlags flags;    // Visible 位控制是否参与 cull
    public EMotionType motionType;
    public ECastShadowMethod castShadow;
    public int drawStart;               // 诊断用首条 draw 槽位
    public int drawCount;               // 诊断用 draw 数量
    public EGeometrySourceKind geometrySource;
    public uint deformationDataId;
}

关键：transform 是 TransformId 引用，不是 float4x4 内嵌。一个实例有多少个 submesh，矩阵只存一份，这是对旧 BRG "submesh 各持矩阵"结构根因的直接回应。MatrixDuplicateRatio 的稳态目标是 1.0：一个逻辑实例对应恰好一个 transform。

TransformRecord — 矩阵对，current + previous。

public struct TransformRecord
{
    public float4x4 current;
    public float4x4 previous;   // Motion Vector 用
}

previous 在每次 SetTransform 时自动从旧 current 滚动。transform 的更新只发生在 WriteTransform，不波及 bounds 数据，也不波及 draw 记录，这是五缓冲分离（D2）在 CPU 侧的依据。

MeshDrawRecord — 一条绘制资格描述。

public struct MeshDrawRecord
{
    public MeshInstanceId instance;     // 属于哪个实例
    public MeshSectionId section;       // 引用 geometry 描述
    public MaterialDataId material;     // 引用 material 描述
    public EPassEligibility eligibility;// 资格位：哪些 pass 可用
    public int renderQueue;
    public int priority;
    public int meshUnityId;             // Unity Mesh InstanceID
    public int materialUnityId;         // Unity Material InstanceID
    public int sectionIndex;            // submesh index
    public uint staticFlags;            // 静态标记，进入缓存 key
}

一个拥有 N 个 submesh 的 MeshComponent 在注册时产生 N 条 MeshDrawRecord，每条引用同一个 MeshInstanceId。draw record 不持有矩阵、不持有 bounds，它只是"这个实例的这个 submesh 用这个 material 参与这些 pass"的资格声明。第 7 章的 filter job 扫描的就是 draw 表。

MeshSectionRecord — geometry 身份，按 (meshUnityId, sectionIndex) 去重。

public struct MeshSectionRecord
{
    public int meshUnityId;
    public int sectionIndex;
    public EGeometrySourceKind geometrySource;
    public int refCount;
    public uint revision;
    public uint geometryRevision;  // geometry 指纹变化 → revision 递增
}

MaterialDataRecord — material 身份，按 materialUnityId 去重。

public struct MaterialDataRecord
{
    public int materialUnityId;
    public int renderQueue;
    public uint revision;
    public int refCount;
}

Section 和 Material 都是引用计数管理：draw 创建时 AddRef，draw 删除时 ReleaseRef，refCount 降至零后回收槽位。它们的 revision 字段直接参与模板缓存 key（第 7 章 MeshPassDrawCacheKey），geometry 或 material 属性变化时 revision 递增，对应的缓存条目自动失效。

6.3 事务写入

注册一个 MeshComponent 不是散落的三五次函数调用，而是一个事务（MeshSceneUpdate）。事务通过 BeginUpdate() 开启，内部维护 undo log；异常或主动放弃时 Rollback() 沿 undo log 逆序恢复全部状态。

一次典型注册的时序：

using (var update = scene.BeginUpdate())
{
    // 1. 分配一个 transform 槽位
    TransformId transform = update.CreateTransform(localToWorld);

    // 2. 分配一个 instance 槽位，引用上面的 transform
    MeshInstanceId instance = update.CreateInstance(
        transform, worldBounds, layerMask, renderingLayerMask,
        flags, motionType, castShadow);

    // 3. 按 submesh 循环，每个 submesh 产生一条 draw
    for (int sub = 0; sub < mesh.subMeshCount; sub++)
    {
        update.CreateDraw(instance,
            mesh.GetInstanceID(), sub,
            materials[sub].GetInstanceID(),
            eligibility, renderQueue, priority);
    }

    update.Commit();  // 成功：undo log 清空，revision 递增生效
}
// 如果 Commit 前异常，Dispose → Rollback 自动执行

不变量：一个 TransformId 恰好被一个 MeshInstanceId 拥有。 AllocInstance 会检查 m_TransformOwners[transformIndex]，如果已有活实例拥有该 transform，抛出异常。这避免了两个实例共享 transform 后更新冲突的问题。

CreateDraw 内部的去重。 CreateDraw 对 section 和 material 执行 AllocOrUpdateSection / AllocOrUpdateMaterial，它们在表中线性扫描已有记录：匹配则复用（并在属性变化时递增 revision），不匹配则新建。一个 mesh+submesh 组合在多个实例之间共享同一个 MeshSectionRecord 槽位，section 记录的 refCount 统计的就是引用它的 draw 数量。

Rollback 的保证。 undo log 按操作的逆序包含完整的 Free/Restore 配对（EMeshSceneUndoOp 枚举有 16 种操作），回滚时恢复 revision、dirty range 和所有记录的前值。事务快照在 BeginUpdate 时保存（MeshSceneStateSnapshot），RestoreTransactionState 负责将 revision 和 dirty 区间回退到事务开始前的状态。

6.4 Free List 与 Generation 槽位

五类 NativeArray 各使用 free list + generation 槽位，删除后不压缩数组：活元素的下标不会因为其他元素的删除而变动。

// 统一分配策略
private static int AllocIndexedSlot(
    ref NativeList<int> freeList,
    ref int highWater,
    ref int liveCount,
    NativeArray<uint> generations)
{
    int index;
    if (freeList.Length > 0)
    {
        index = freeList[freeList.Length - 1];
        freeList.RemoveAtSwapBack(freeList.Length - 1);
        // generation 保持已递增后的值
    }
    else
    {
        index = highWater;
        highWater += 1;
        generations[index] = 1;
    }
    liveCount += 1;
    return index;
}

释放时 generation 递增、记录清零、槽位归还 free list（LIFO）。generation 永远跳过零（NextGeneration 中 next == 0 ? 1u : next），保证 Generation == 0 始终代表 Invalid。

为什么不压缩。 压缩意味着活元素的下标会因他人的删除而变动，所有外部引用都需要间接表转译。这里的 typed ID 直接以数组下标作为 Index，generation 就够了，因为 Job 系统中无锁并发读取 NativeArray 时，固定下标比间接表开销更低，也更容易与 GPU 缓冲保持对齐。代价是数组中存在空洞，遍历时需检查存活（filter job 已经做了这件事）。

容量管理用倍增策略（GrowCapacity），扩容时分配新 NativeArray 并拷贝旧数据，不影响已发放的 ID 有效性。

6.5 Revision 与 Dirty Range

每次结构性变更（create/remove instance/draw）递增 StructuralRevision，每次内容变更（transform/bounds/material 属性）递增 ContentRevision，每次可见性相关变更（flags/bounds/instance 增删）递增 VisibilityRevision。三个 revision 的用途分别是：

• StructuralRevision：模板缓存的全量失效判定（第 7 章）。
• ContentRevision：增量上传的触发条件。
• VisibilityRevision：MeshVisibilityShare 的 interning 签名成分（第 7 章）。revision 变化意味着实例集合或 flags 发生了变化，帧内已缓存的 culling 结果不可复用。

Transform 和 Bounds 各维护独立的 dirty range（begin/end），写入时只 min(begin) / max(end) 扩展区间。这避免了维护 per-slot dirty bitfield 的内存和遍历开销，代价是连续注册大量实例时 dirty range 会退化成一次整段上传。

private void MarkTransformDirty(int index)
{
    m_TransformDirtyBegin = math.min(m_TransformDirtyBegin, index);
    m_TransformDirtyEnd   = math.max(m_TransformDirtyEnd, index);
}

清除在 Residency 上传完成后调用 ClearTransformDirtyRange() / ClearBoundsDirtyRange()。

6.6 驻留五缓冲与增量上传

决策表 D2 的实体化是 MeshSceneResidency。它持有五个 GPU StructuredBuffer，分两组索引域：

Transform 缓冲按 transform 槽位索引，Bounds 和映射按 instance 槽位索引。GPU 侧 culling 以 instance index 采样 bounds，shading 通过 InstanceTransformIndexBuffer[instanceIndex] 间接找到 TransformBuffer 中的矩阵。两组索引域的分离确保 transform 更新不波及 bounds 缓冲，bounds 更新不波及 transform 缓冲。

上传策略。 MeshSceneResidency.Update() 的逻辑：

1. 容量不足时全量重建：释放旧缓冲、分配新缓冲、从槽位 0 到 highWater 全量上传。
2. 容量够且有 dirty range 时只上传 [dirtyBegin, dirtyEnd] 区间，使用 buffer.SetData(array, srcOffset, dstOffset, count)。

if (!recreateTransforms && m_Scene.HasTransformDirtyRange)
{
    int begin = m_Scene.TransformDirtyBegin;
    int end   = m_Scene.TransformDirtyEnd;
    UploadTransformRange(begin, end + 1);
    m_Scene.ClearTransformDirtyRange();
}

Bounds 上传同理：全量重建时扫描全部 instance 槽位（包含空洞时写零），增量时只扫描 [BoundsDirtyBegin, BoundsDirtyEnd] 区间。

为什么五缓冲而不是一张大表。 这是 §5.3 "单表绑定的诱惑"自我修正的具体实现。Transform 每帧可能有数百个实例更新（运动物体），但 bounds 只在实例注册或 bounds 重算时变化。如果全部压入一张 StructuredBuffer，transform dirty 会迫使上传操作扫过 bounds 字段，浪费 CPU→GPU 带宽。五缓冲让 dirty range 精确到数据类别：8000 实例场景中只有 800 个运动物体时，transform 上传量约 800 × 64B × 2 = 100KB，bounds 上传量为零；单表方案下每帧至少 800 × (64+64+16+16+4)B = 131KB，且 SetData 的 srcOffset/count 无法跳过中间的 bounds 字段。

七、编译：从场景到 DrawList

MeshScene 提供了五类 typed table。但 table 不是 draw call。从注册表到每帧每 view 的 MeshDrawCommand 列表，中间需要一条完整的编译路径。这条路径有五个阶段，全部在 CPU 上以 Burst job 执行，不依赖 UE 式 processor 派生类，也不依赖 BRG callback。

7.1 可见性：Burst 标量剔除

编译的第一步不属于 pass，而属于 view。一个 camera 的一次 frustum cull 产出一份 MeshViewCullingResult，多个 pass 可以共享这份结果。

// 每 view 的剔除结果
public struct MeshViewCullingResult
{
    public NativeArray<byte> instanceVisibility;  // 每 instance 一字节，0/1
    public NativeArray<FPlane> frustum;            // 6 平面
    public bool isValid;
}

核心 job 是 MeshInstanceCullingJob：逐实例、标量 AABB × 6 平面测试。

[BurstCompile]
public unsafe struct MeshInstanceCullingJob : IJobParallelFor
{
    [ReadOnly] [NativeDisableUnsafePtrRestriction]
    public FPlane* viewFrustum;
    [ReadOnly] public NativeArray<MeshInstanceRecord> instances;
    [ReadOnly] public NativeArray<uint> generations;
    [WriteOnly] public NativeArray<byte> instanceVisibility;

    public void Execute(int index)
    {
        byte visible = 0;
        if (generations[index] != 0)
        {
            MeshInstanceRecord instance = instances[index];
            if ((instance.flags & EMeshInstanceFlags.Visible) != 0)
            {
                int inside = 1;
                FBound bound = instance.worldBounds;
                for (int i = 0; i < 6; ++i)
                {
                    ref FPlane plane = ref viewFrustum[i];
                    float2 distRadius;
                    distRadius.x = math.dot(math.abs(plane.normalDist.xyz), bound.extents);
                    distRadius.y = math.dot(plane.normalDist.xyz, bound.center)
                                 + plane.normalDist.w;
                    inside = math.select(inside, 0, distRadius.x + distRadius.y < 0);
                }
                visible = (byte)inside;
            }
        }
        instanceVisibility[index] = visible;
    }
}

几个要点：

• per-instance 粒度。 visibility 以 instance 为单位，不是 per-draw。一个有 4 个 submesh 的实例只做一次 AABB 测试，这是第 6 章"draw 只引用 instance"的直接收益。批判 BRG 矩阵重复时提到的"同一空间区域被重复剔除"问题在此消除。
• generation 检查。 generations[index] != 0 跳过空洞槽位，配合 IJobParallelFor 的 batch size 256，空洞密集区域的开销接近于零。
• Visible flag 前置。 EMeshInstanceFlags.Visible 位为零的实例直接跳过 6 平面测试。这为 GPU Occlusion Culling 的 CPU 回读结果、编辑器 hidden flag 等场景提供了免测试的关闭通道。
• 标量而非 4-wide。 这里采用标量写法、依赖 Burst 编译器自动向量化，不做 4-wide SOA 布局配合手写 SSE/NEON 映射。理由是 instance 表存在空洞（free list 不做压缩），4-wide 打包需要额外的 gather/scatter 或 SOA 双写副本，维护成本高于收益。对于当前 8000 实例规模，标量 Burst job 在 256 batch size 下的耗时已低于 0.1ms。

7.2 可见性共享：MeshVisibilityShare

批判 BRG 时指出"多 pass 共享边界不可编程"（§3.2）。MeshScene 的回应是 MeshVisibilityShare，即帧内 visibility 结果的 interning。

// visibility interning 签名
public struct MeshVisibilitySignature : IEquatable<MeshVisibilitySignature>
{
    public int sceneId;
    public ulong viewKey;
    public ulong frustumHash;
    public int sceneVisibilityRevision;
    public int policyId;
}

签名的五个成分：sceneId 区分不同 MeshScene（多场景并存时），viewKey 区分 camera（由 MakeCameraViewKey(camera) 或 MakeCascadeViewKey(lightId, cascadeIndex) 生成），frustumHash 是 6 平面的量化 FNV-1a 哈希（精度 ~1e-3 防浮点噪声拆分），sceneVisibilityRevision 是 MeshScene 的 VisibilityRevision，实例增删或 flags 变化会递增它，令帧内已缓存结果失效。policyId 区分主 frustum（0）、cascade shadow（1）、local shadow（2）。

Acquire 以签名查表：命中则 AddRef 返回已有结果，未命中则执行 CullInstances 并 Insert。同一主 camera 的 Depth、GBuffer、Forward、Motion 四个 pass 如果 frustum 和 revision 相同，共享一次 cull，4 次 cull 降为 1 次。cascade shadow 的各级使用不同 frustumHash，分别 cull 但不与主 camera 混淆。

帧结束时 EndFrame() 释放全部 entries，不跨帧缓存，因为 visibility 是 per-view 结果，不是模板。

7.3 Filter：MeshPassFilterJob

每个 pass 独立运行一个 filter job，从 draw 表中筛出该 pass 的 VisibleMeshDraw 列表。

// filter job：扫描 draw 表，产出 VisibleMeshDraw
[BurstCompile]
public struct MeshPassFilterJob : IJob
{
    [ReadOnly] public NativeArray<byte> instanceVisibility;
    [ReadOnly] public NativeArray<MeshInstanceRecord> instances;
    [ReadOnly] public NativeArray<uint> instanceGenerations;
    [ReadOnly] public NativeArray<uint> transformGenerations;
    [ReadOnly] public NativeArray<MeshDrawRecord> draws;
    [ReadOnly] public NativeArray<MeshPassDrawId> passDrawIds;
    [ReadOnly] public MeshFilterProgram filter;
    [ReadOnly] public MeshSortPlan sort;
    public float3 viewPosition;
    public int shaderPassIndex;
    public int drawHighWater;
    public NativeList<VisibleMeshDraw> visibleDraws;
    // ...
}

filter 逻辑是 draw 表的线性扫描（0..drawHighWater），逐条检查七项条件：

1. draw.instance 存活 — generation 匹配
2. instance visibility — culling 结果 byte != 0
3. transform 存活 — generation 匹配（防止 transform 先于 instance 被释放）
4. eligibility — (draw.eligibility & filter.requiredEligibility) == filter.requiredEligibility
5. renderQueue 区间 — [renderQueueMin, renderQueueMax]
6. layerMask & renderingLayerMask — 逐位与
7. motion 排除 — excludeCameraMotionOnly && motionType == Camera 时跳过

全部通过后构造 VisibleMeshDraw，同时计算 sort key。

MeshFilterProgram 是 filter 的数据描述（决策表 D4 "filter 进入 request 语义"）。每种 pass 在 MeshPassDefinition 中声明自己的 defaultFilter：

// 示例：Motion pass 排除 camera-only motion
public static readonly MeshPassDefinition Motion = new MeshPassDefinition
{
    defaultFilter = new MeshFilterProgram(
        renderQueueMin: 0,
        renderQueueMax: 2999,
        requiredEligibility: EPassEligibility.Motion,
        layerMask: ~0,
        excludeCameraMotionOnly: true),
    // ...
};

这使得 pass 的 filter 语义是可声明的数据结构，不是散布在 processor 代码中的 if/else 链。

7.4 Sort：MeshSortPlan 与 PackSortKey

每个 pass 声明自己的排序计划（MeshSortPlan），最多 4 个字段，每字段一个 16-bit 段，合成 64-bit lexicographic key。

// 排序计划：最多 4 个 16-bit 段
public struct MeshSortPlan
{
    public MeshSortField field0, field1, field2, field3;
    public int count;  // 实际使用 1-4 个字段
}

public struct MeshSortField
{
    public EMeshSortSemantic semantic;  // RenderQueue/Material/Mesh/Distance/...
    public ESortDirection direction;     // Ascending / Descending
    public float quantizeScale;          // distance 量化比例，0 = 默认 100 (cm)
}

MeshSortKey.PackSortKey 按 plan 中的字段顺序将每个语义编码为 16-bit 段。编码方式因语义而异：

• RenderQueue / Section / PassPriority — 直接 clamp 到 16-bit。
• Material / Mesh — Unity InstanceID 经 HashInt（两轮乘法混洗）映射到 16-bit，保证 ID 值不连续时仍均匀分桶。
• Distance — math.length(center - viewPos) × quantizeScale，线性量化到 [0, 65535]。quantizeScale 默认 100（厘米精度），Depth/Motion pass 用 10（分米精度，扩大 camera range），Shadow 用 1（米精度，适配 cascade 大范围）。
• StableDrawId — EncodeUnsigned(drawIndex) 作为粗桶；超过 65535 条 draw 时 sort key 可能碰撞，VisibleMeshDraw.CompareTo 用 drawIndex 做最终仲裁。

排序计划是可组合语义，位布局是编译细节。五种内建 pass 的排序计划各不相同：

Depth 和 Motion 优先 front-to-back（减少 overdraw / 提高 Early-Z 命中），GBuffer 优先 RenderQueue 和 Material 聚合（减少 PSO 切换），Shadow 使用更粗的距离桶（cascade 范围大）。扩展新 pass 时只需声明新的 MeshSortPlan，不需要修改 sort job 代码。这是决策表 D9 "三层语义分离"的排序层体现。

排序本身由 MeshPassSortJob 执行，内部调用 NativeList<VisibleMeshDraw>.Sort()（Burst 友好的 introspective sort）。

7.5 分组：两级策略

排序完成后，MeshPassBuildJob 做线性扫描，将连续的、属于同一组的 draw 合并为一条 MeshDrawCommand。分组使用两级策略：

// MeshPassBuildJob.Execute 核心逻辑
if (visible.passDrawId.IsValid)
{
    // 优先级一：模板缓存 ID 相同 → 同组
    newGroup = !hasLast || !lastUsedPassDrawId
            || !visible.passDrawId.Equals(lastPassDrawId);
}
else
{
    // 优先级二：缓存关闭时退回 MeshGroupingKey
    newGroup = !hasLast || lastUsedPassDrawId
            || !visible.grouping.Equals(lastGrouping);
}

MeshPassDrawId（优先）：模板缓存开启时，filter job 已为每条 draw 查询了 MeshPassDrawCache，拿到稳定的 MeshPassDrawId。相同 passDrawId 的 draw 共享同一份 lowered template（shader pass + mesh + section + material + revision），天然是同组。

MeshGroupingKey（回退）：缓存关闭（MeshPassDrawCache.Enabled = false）或缓存未命中时，passDrawId 为 Invalid，分组退回到结构化比较：

public struct MeshGroupingKey : IEquatable<MeshGroupingKey>
{
    public int meshUnityId;
    public int sectionIndex;
    public int materialUnityId;
    public int pipelinePassIndex;
}

四字段 Equals 判定兼容性：mesh/section/material/pass 完全一致才合并。这是决策表 D9 "MeshGroupingKey（兼容）"的实体。

每组的 MeshDrawCommand 记录 countOffset：x 为 instance count，y 为 instanceIndices 数组中的起始偏移。Build job 同时填充两个并行数组：

• instanceIndices[i] = visible.transformIndex — CPU 提交路径使用，shader 通过 TransformBuffer[index] 取矩阵。
• instanceSlotIndices[i] = visible.instance.Index — GPU 后端使用，instance-indexed cull/bounds 采样。

7.6 模板缓存：MeshPassDrawCache

决策表 D8 的实体。MeshPassDrawCache 缓存的是 pass-level 的 lowered template，不是 sort 结果，也不是 command 列表。

// 模板缓存 key
public struct MeshPassDrawCacheKey : IEquatable<MeshPassDrawCacheKey>
{
    public int shaderPassIndex;
    public int meshUnityId;
    public int sectionIndex;
    public int materialUnityId;
    public uint materialRevision;
    public uint sectionRevision;
    public uint platformFeatureKey;
    public uint staticFlags;
}

八字段结构化 key。GetOrCreate 以 key 查表：命中则返回已有 MeshPassDrawId，未命中则分配新槽位。缓存开启时诊断计数器 TemplateCacheHits / TemplateCacheMisses 记录命中率。

失效边界：什么不会造成 miss。 transform 更新、camera 运动、visibility 变化只影响 per-view 结果（§5.2），不进入 cache key。模板缓存只在以下条件下 miss 或失效：

• material revision 变化（renderQueue 改变）→ MaterialRevisionInvalidated 事件广播，所有 cache 实例收到后扫描并失效匹配条目。
• section revision 变化（geometry 改变）→ 新 key 的 sectionRevision 不同，自然 miss。
• 新 mesh/material/pass 组合→新 key，自然 miss。

这承接了 §5.3 "缓存对象的错位"自我修正：缓存 pass 模板，不缓存排序结果。

Enabled 开关。 MeshPassDrawCache.Enabled 是静态开关。设为 false 时 GetOrCreate 始终返回 MeshPassDrawId.Invalid，BuildJob 退回 MeshGroupingKey 分组，功能等价，但每帧全量重建模板。这为调试和 A/B 测试提供了开关。

7.7 全流程时序

综合以上五个阶段，一次 pass 编译的完整时序：

visibility = MeshVisibilityShare.Acquire(scene, viewKey, frustum, policy)
    ↓
MeshPassFilterJob.Schedule()     // 扫描 draw 表，七项 filter，构造 VisibleMeshDraw + sort key
    ↓
MeshPassSortJob.Schedule()       // 64-bit key introspective sort
    ↓
MeshPassBuildJob.Schedule()      // 线性扫描，两级分组，产出 MeshDrawCommand[]
    ↓
MeshDrawCommand[] + instanceIndices[] + instanceSlotIndices[]

filter / sort / build 三个 job 之间有依赖（sort 等 filter 完成，build 等 sort 完成），但不同 pass 之间的 filter job 可以并行：它们读取同一份 draw 表和 visibility 数组（只读），写入各自独立的 visibleDraws 列表。

每帧每 view，visibility 计算一次（或 interning 复用），filter/sort/build 各 pass 独立执行。camera 移动时 sort key 中的 Distance 段变化，排序结果重建，但模板缓存不受影响。静止场景的 cache hit rate 接近 100%，运动场景的开销集中在 sort 阶段（O(N log N)），而非模板重建。

八、提交与后端

第 7 章产出的 MeshDrawList 只有三组数组加两个计数：commands、instanceIndices、instanceSlotIndices、commandCount、instanceCount。它不绑定任何提交方式。把这份 list 翻译成 GPU 命令，有两条 lowering。

8.1 CPU 直出：每 command 一次 procedural draw

SubmitCpuDirect 对每个 MeshDrawCommand 做四件事：由 command.meshUnityId / command.materialUnityId 还原 Unity 对象、用 MeshPassShaderUtility.ResolvePassIndex 解析 shader pass、填 MaterialPropertyBlock、调用 DrawMeshInstancedProcedural。MPB 只有四项绑定：

m_PropertyBlock.SetInt(InfinityShaderIDs.InstanceIndexOffset, command.countOffset.y);
m_PropertyBlock.SetBuffer(InfinityShaderIDs.InstanceIndexBuffer, indexBufferRef.buffer);
m_PropertyBlock.SetBuffer(InfinityShaderIDs.TransformBuffer, m_Residency.TransformBuffer.buffer);
m_PropertyBlock.SetBuffer(InfinityShaderIDs.PreviousTransformBuffer, m_Residency.PreviousTransformBuffer.buffer);
cmdBuffer.DrawMeshInstancedProcedural(mesh, command.sectionIndex, material, passIndex, command.countOffset.x, m_PropertyBlock);

countOffset 的两个分量分工是第 7.5 节分组结果的直接消费：x 是 instance count，y 是 instanceIndexBuffer 中的起始偏移。同一 pass 的所有 command 共享一个 index buffer，一次 SetBufferData 覆盖该 pass 整帧的实例索引，因此 command 数越多，这个共享的收益越大。

上传与退役时序。 index buffer 由 PrepareCpuDirect 从 ResourcePool 租借，size 取 math.max(indexCount, 16)，写入 drawList.instanceIndices 后进入 m_FrameRentedBuffers。它不能在本帧归还：command buffer 记录的是 GPU 稍后要读取的地址，在 ScriptableRenderContext.Submit 之前归还同一 FBufferRef，下一次租借会命中它并覆写尚未执行的绘制数据。退役因此拆成两步：

• ReleaseFrameBuffers() 只把 m_FrameRentedBuffers 搬进 m_RetiredBuffers，是逻辑回收；
• FlushRetiredBuffers() 逐个调用 m_ResourcePool.ReleaseBuffer，是物理回收。

物理回收点在帧末 Submit 之后：先 MeshDrawGPUBackend.FlushRetiredPayloads()，再依次 flush Depth / GBuffer / Forward / Motion / Shadow 五个 processor。ReleaseFrameBuffers 被设计成幂等，因为 RGDrawList.ReleaseAll 对每个 record 都调用一次，而多个 record 可能共用同一个 pipeline 实例；幂等性来自"只搬移、不归还"，重复调用不会 double free。

8.2 GPU 后端：从同一份 list 生成 indirect args

后端选择发生在 MeshDrawGPUBackend.SelectPolicy：

if (requested == EMeshBackendPolicy.CpuDirect) return EMeshBackendPolicy.CpuDirect;
if (requested == EMeshBackendPolicy.GpuIndirect)
    return SupportsIndirect ? EMeshBackendPolicy.GpuIndirect : EMeshBackendPolicy.CpuDirect;
return SupportsIndirect ? EMeshBackendPolicy.GpuIndirect : EMeshBackendPolicy.CpuDirect;

SupportsIndirect 要求 SystemInfo.supportsInstancing && SupportsCompute，后者再要求 SystemInfo.supportsComputeShaders && s_Shader != null && s_KernelsValid。s_KernelsValid 由 ResolveKernels 逐个 HasKernel 校验 s_RequiredKernelNames 里的六个名字；缺任何一个则全部 kernel index 置 -1、s_KernelsValid = false，整条 GPU 路径降级为 CPU direct。这是能力探测而不是异常捕获：Auto 策略在没有 compute 的平台上不会抛异常，只是换一条 lowering。

六个 kernel。 compute shader 声明 CullInstances / ClearCommandCounts / CompactCommandInstances / PrefixSumCommands / ScatterVisibleInstances / BuildIndirectArgs（决策表 D5 记作五类，实际上 prefix-sum 与 scatter 是两个独立 kernel）。PrepareBatch 按顺序 dispatch：

1. CullInstances — 对全部驻留 slot 跑一次 frustum 测试，写 _InstanceVisibility 位数组，dispatch 规模 (boundsCount + 63) / 64。读的是 residency.BoundsCenterBuffer / BoundsExtentBuffer，与 CPU 路径用的是同一份 bounds 表。
2. ClearCommandCounts — 清 _VisibleCounts / _CommandInstanceOffsets / _IndirectArgs。
3. CompactCommandInstances — 逐 command 一次 dispatch。
4. PrefixSumCommands — thread 0 串行累加 command 级偏移。
5. ScatterVisibleInstances — 把 _CommandCandidateOffsets 抄回 _CommandInstanceOffsets。
6. BuildIndirectArgs — 组装 5 个 uint：(indexCount, instanceCount, startIndex, baseVertex, 0)，instanceCount 取自 GPU 写入的 _VisibleCounts。

// 可见实例的压缩写入
uint instanceIndex = _CandidateIndices[candidateIndex];
if (_InstanceVisibility[instanceIndex] == 0u) { return; }
uint slot;
InterlockedAdd(_VisibleCounts[_CommandIndex], 1u, slot);
uint baseOffset = _CommandCandidateOffsets[_CommandIndex];
_CompactedIndices[baseOffset + slot] = _InstanceTransformIndex[instanceIndex];

这五行是整个后端的语义枢纽：候选流以 instance 为索引，压缩输出以 transform 为索引，_InstanceTransformIndex（MeshSceneResidency 五缓冲之一）完成域转换。CPU 路径里同样的转换由 MeshPassBuildJob 写 instanceIndices[i] = visible.transformIndex 完成（第 7.5 节）。两条 lowering 在这一点上等价，只是一个在 Burst job 里做，一个在 compute shader 里做。

推断：两条路径在静态场景上应当给出相同的可见集，因为它们读同一份 residency bounds 表、同一组 frustum 平面。这个一致性由调用顺序保证——MeshSceneResidency 的 dirty range 上传必须早于 PrepareBatch 的 dispatch——代码里没有显式 barrier 表达该依赖。

容量与溢出回退。 MaxCommands = 1024 / MaxInstances = 65536。TryPlanBatches 按这两个上限把 command 序列切成批；单条 command 的候选数超过 MaxInstances 时直接返回 false，因为 command 内部无法再切。ComputePayloadBudget 汇总各批所需的 maxCommands / maxInstances。MeshDrawGpuPayload 区分两种容量操作：TryEnsureCapacity 会 Release 并重建 ComputeBuffer，只允许在录图之前调用；RequireCapacity 在录图期间只检查不重建。这个区分对应 9.4 节的 D3D12 约束。

溢出回退发生在三处，都累加 MeshPipelineDiagnostics.GpuOverflowCount：分批或容量检查失败、PrepareGpu 前置条件未过、EnsureResolved 里 staging 为空或 maxCommands <= 0。回退结果都是 selectedBackend = EMeshBackendPolicy.CpuDirect，同一份已 resolve 的 list 改走 8.1 的路径，不重跑 filter / sort / build。

8.3 Shader 侧：两跳寻址

两条 lowering 共享同一套 shader 绑定：instanceIndexOffset、instanceIndexBuffer、transformBuffer、previousTransformBuffer。顶点着色器的取矩阵代码是两跳：

uint primitiveId = instanceIndexBuffer[In.InstanceId + instanceIndexOffset];
FTransformData meshBatch = transformBuffer[primitiveId];

In.InstanceId 由 DrawMeshInstancedProcedural 或 DrawMeshInstancedIndirect 提供，instanceIndexOffset 在 CPU 路径是 command.countOffset.y，在 GPU 路径是 batch-local 的 candidate 偏移。第一跳取出 transform 表下标，第二跳取矩阵。Motion pass 再加一次 previousTransformBuffer[primitiveId]。

这个结构说明了两件事。instanceIndexBuffer 必须每帧重传，因为它承载的是"可见实例的排列"，是 view-dependent 结果；transformBuffer 是 resident 表，按 dirty range 增量更新，不随 view 变化。GPU 路径只把第一跳的产出从 CPU 写的 instanceIndices 换成 compute 写的 compactedIndices，着色器代码一行不改，这正是 D12 中"不要求修改现有 Shader"的落点。

8.4 两种 lowering 的对照

MeshDrawRequest 是合同，MeshDrawList 是合同的编译结果，CPU direct 与 GPU backend 是把这份结果翻译成 GPU 命令的两种 lowering。GPU 后端没有引入新的 pass 语义，也没有给 request 增加字段，只把"最终可见集"这个 CPU 无法同步得知的量交给 GPU 决定。这个边界与 GPU Driven 的通常定义一致：CPU 保留稳定语义与资源所有权，GPU 决定 view-dependent population。

九、与 RenderGraph 集成

9.1 RGDrawListRef 是一个符号句柄

RGDrawListRef 只有三个字段：contextId、index、generation，IsValid 只检查 contextId > 0。真正的世代校验在 IsLiveRef：contextId、generation、index 三者同时匹配才算活动引用。m_GraphGeneration 从 1 起算，使得 default(RGDrawListRef) 的 {0,0} 永远不会误配到一张活图。

DrawList 有独立的 registry（RGDrawListContext），不是 ERGResourceType 的一个成员。理由是可 alias 的显存资源和需要编译的绘制工作产品生命周期不同：前者由资源系统做 transient allocation，后者要先经过判活、backend 选择、job 调度才能谈论物理存储。塞进同一个 enum，等于让资源系统在它还不知道 pass 是否存活的时候就去分配。

9.2 录图阶段只做登记

DeclareDrawList 往 m_Records 里加一条 RGDrawListRecord，state = Declared，selectedBackend 默认 CpuDirect，返回句柄。没有分配数组，没有 schedule job，没有 backend 探测。

UseDrawList 把句柄加进 pass.usedDrawLists，陈旧的 ref 返回 RGDrawListRef.Invalid 而不是抛异常。以 DepthPass 为典型调用侧：request 在录图时构造完成，DeclareDrawList 拿到 depthDraws，pass setup 里 passData.draws = passRef.UseDrawList(depthDraws)，execute 里只有一行 cmdEncoder.Draw(passData.draws)，后者转发到 RGDrawListContext.Submit。Pass 的编写者看不到 MeshDrawBuild、看不到 JobHandle、看不到 backend 选择。

9.3 先判活，再构建

CompilePass 的编译序是 InitializeCompileData → CountPassReference → CullingUnusedPass → CompileDrawLists → UpdateResource。DrawList 的编译紧跟在 pass 判活之后、资源生命周期分析之前。这个位置的核心约束是：backend lowering 会改变物理图，必须晚于结构活性分析、早于物理资源最终化。

CompileDrawLists 遍历未被 cull 的 pass，对每个 usedDrawLists 条目调 MarkLiveConsumer，把 Declared 的记录推进到 Live；然后 ScheduleLive：

if (record.state != ERGDrawListCompileState.Live)
{
    // Culled / unused: zero schedule, zero TempJob alloc.
    record.state = ERGDrawListCompileState.Released;
    continue;
}
record.selectedBackend = MeshDrawGPUBackend.SelectPolicy(record.request.backendPolicy);
record.build = record.pipeline.Schedule(record.request, record.culling);
record.state = ERGDrawListCompileState.Scheduled;

非 Live 的记录连 Schedule 都不调用。而 Schedule 里的五次 Allocator.TempJob 分配（passDrawIds 与 visibleDraws / drawCommands / instanceIndices / instanceSlotIndices）是唯一为编译分配内存的地方，被 cull 的 pass 因此是零 job 零分配，不是"编译完再丢弃"。MeshPipelineDiagnostics.CulledPassSkippedBuilds 和 TempAllocCount 是这条性质的两个可读取证据。backend 选择也放在这一步：它需要 platform 能力，而能力与录图先后无关。

9.4 执行前：Resolve 与 PrepareSubmit 分离

执行前有两个紧邻的循环：先对每个 DrawList 调 EnsureDrawListResolved，再调 PrepareSubmit。

EnsureResolved 只动 CPU 侧：build.dependency.Complete()、pipeline.Resolve(ref build) 拿到 MeshDrawList，若 backend 是 GpuIndirect 则建 MeshDrawGpuStaging、ComputePayloadBudget、RentPayload + EnsureCapacity。它可以在 raster pass 内部触发。

PrepareSubmit 录制的全是 GPU 命令：PrepareGpu 内部的 SetBufferData 与 DispatchCompute。分离的原因是 D3D12 不允许这些操作出现在 BeginRenderPass 之内，这一约束在 PrepareIndirect 的文档注释里同样写明。

PrepareSubmit 也是 GPU 回退 CPU 的最后一个判定点：PrepareGpu 返回 false 就把 selectedBackend 改回 CpuDirect 并走 PrepareCpuDirect。此时 resolved list 已在手上，回退不需要重跑编译。

异常路径由 graph 的 try/finally 统一兜底：Execute 保证 ClearPass → ReleaseAllDrawLists 一定执行；ReleaseAll 释放 build、RetirePayload、释放 visibility 引用、调 ReleaseFrameBuffers，全部是逻辑回收。物理回收在 ScriptableRenderContext.Submit 之后由帧末统一 flush。

9.5 与 RendererList 的对照

Unity RendererList 与 UE 的 mesh pass 工作产品遵循同一条原则：录图期拿到的是符号句柄，句柄在编译期绑定到实体，实体在绑定之前不存在。DepthPass 里的 CreateRendererList 就是这个形状：RendererListDesc 是描述，RendererList 是句柄，实际绘制在 DrawRendererList。RGDrawListRef 与它同构，差别只在句柄绑定的是什么：RendererList 绑定的是 Unity 内建的剔除与排序（推断：Unity 未公开其内部 lowering 的可编程层），RGDrawListRef 绑定的是第 7 章的三段 job 和第 8 章的两种 backend。

判活语义上有一处差异值得单独记下。Unity 提供 RendererListStatus.Empty / Populated，可在 CPU 已知结果时做动态剔除；GPU Driven 路径无法同步复制这个策略，因为最终 count 在 GPU 上。这里的取舍是 graph 编译只做结构判活（有无非 culled consumer），不做数量判活：数量为 0 时 GPU 路径靠 BuildIndirectArgs 写入的 instanceCount = 0 自然 no-op，CPU 路径靠 SubmitCpuDirect 开头的 commandCount == 0 提前返回。两条路径结果一致，只是优化机会不同，并且不为了判断 empty 发起同帧 readback。

十、性能

10.1 口径

这组数字来自 Unity 2021 Editor 环境下的一次测量，用于说明量级差异。 测量环境为 Windows / 中端独显 / 8 核 CPU，Burst target 为 AVX2、Safety Check 关闭、Worker Thread 数 7、测试前 100 帧 Warm-up。这些数字只能作量级参照，不能逐项外推到其他章节描述的链路上。这套实现的目标 Editor 是 Unity 6000.0.26f1，尚未在同一测试场景下复测；10.4 节列出待复测的指标与各自的当前状态。

10.2 测量结果

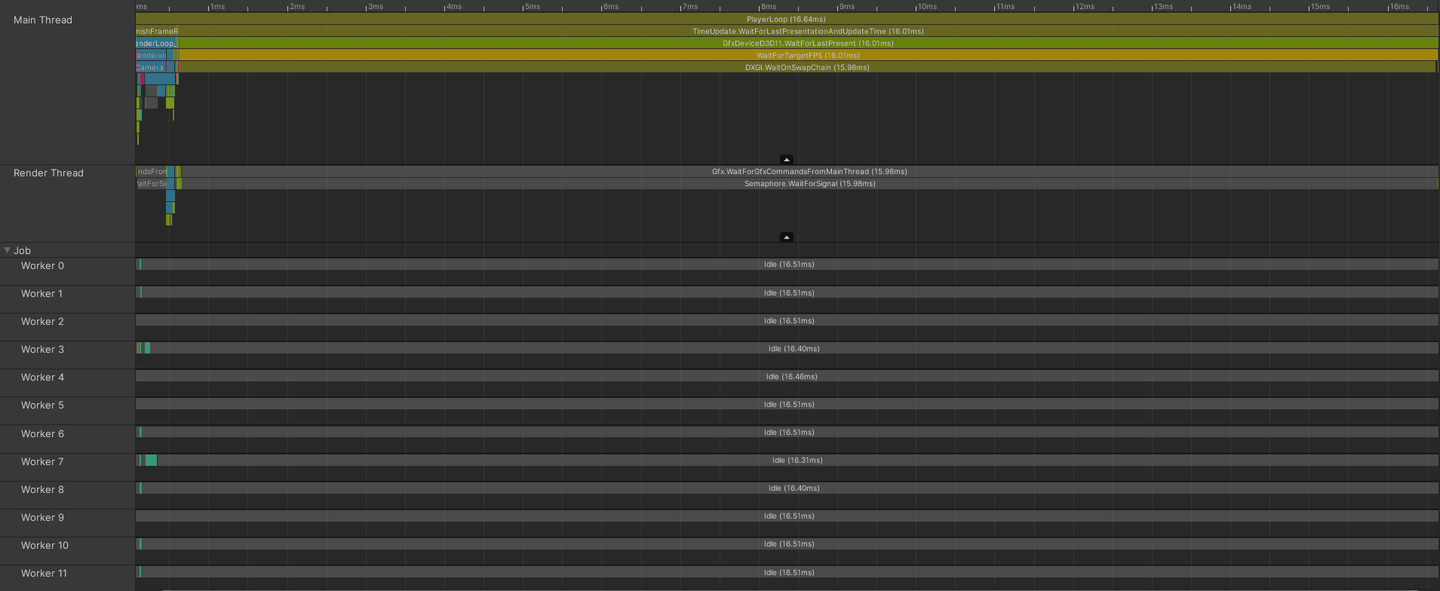

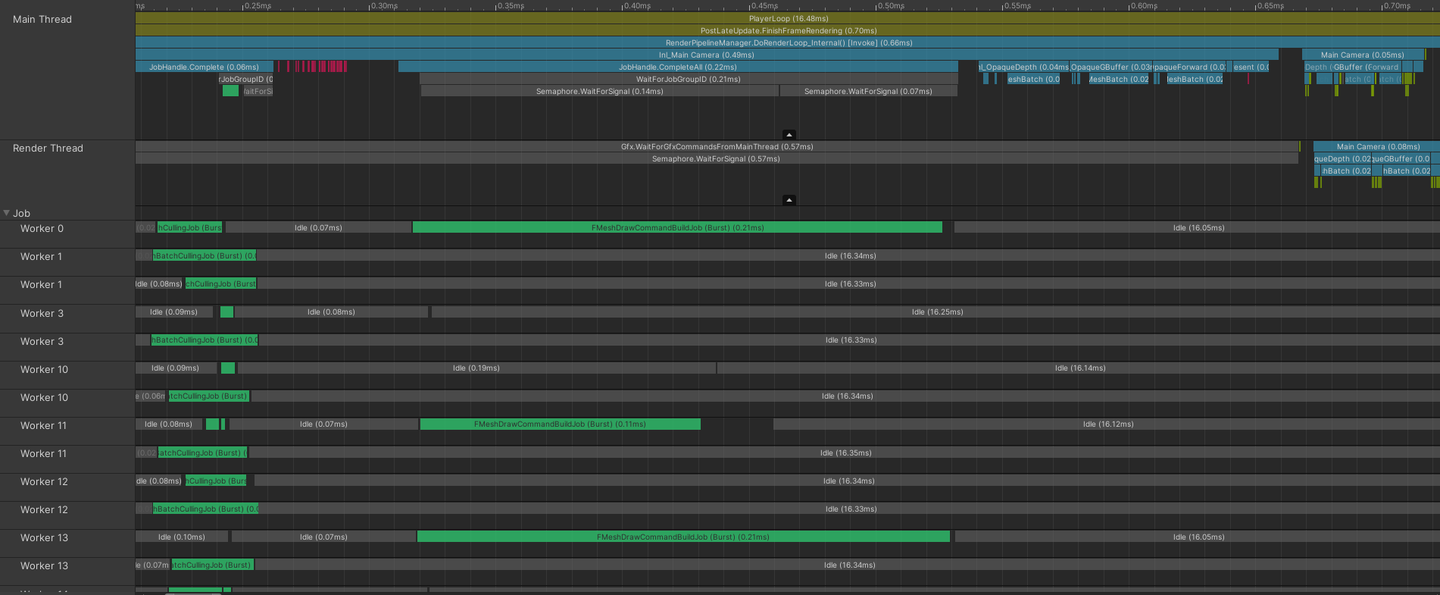

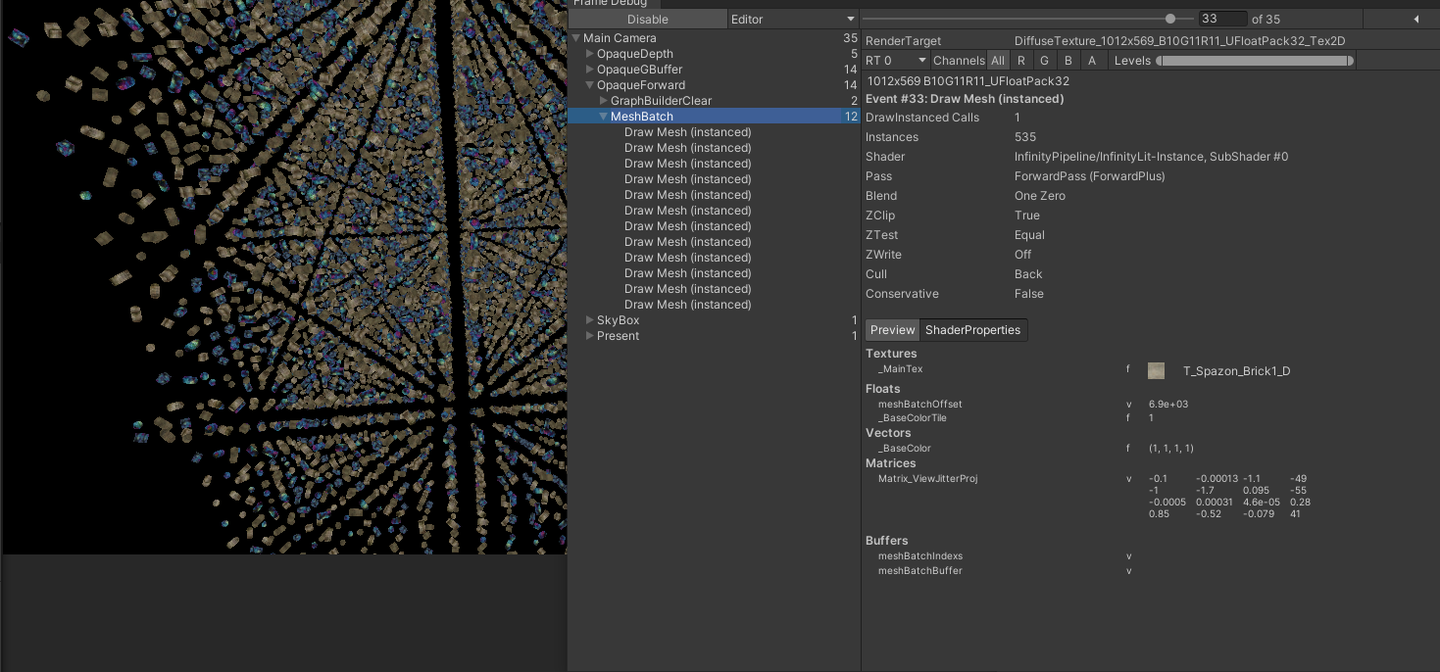

自定义管线在 8000 实例、3 个 MeshPass 下的分阶段耗时：

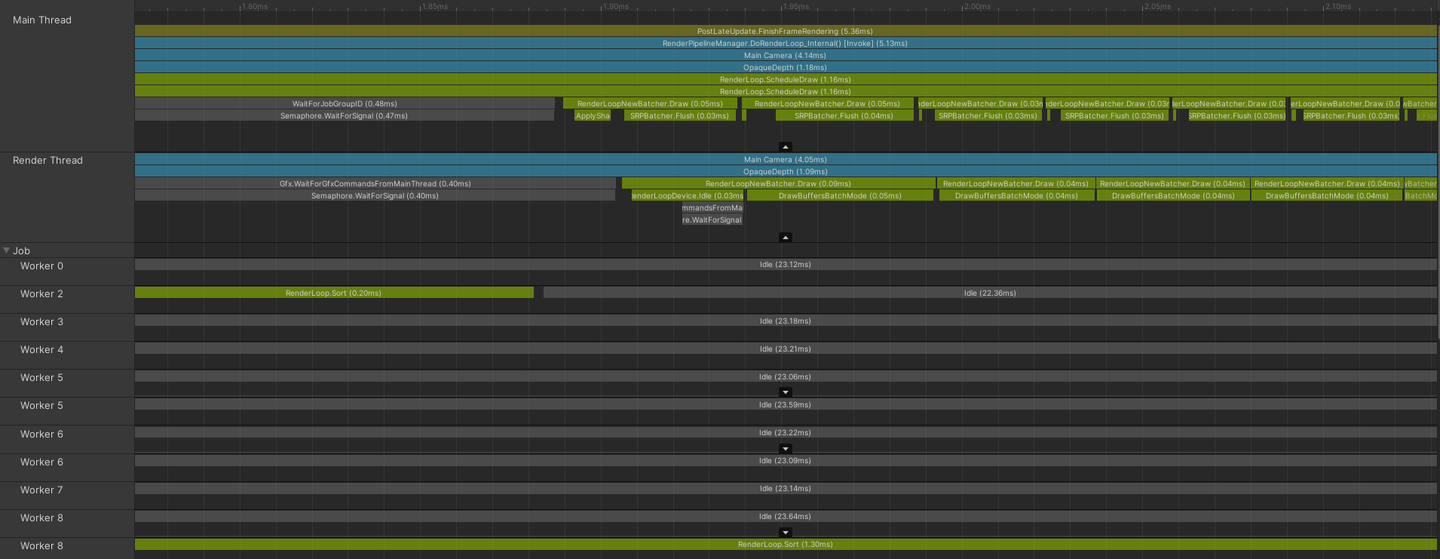

同一场景走 Unity 原生 DrawRenderers：SRP Batcher 合并了 PSO 切换，但 DrawCall 仍然每个 Batch 约 300-400 次，且每帧重新生成完整数据流，Culling + Batch Collection + Render Thread Submit 合计 9.5 ms。

到渲染线程末尾为止，自定义实现 0.65 ms、原生 9.5 ms，约 15×；从帧率看，原生 55 FPS、自定义 970 FPS，约 18×。两个倍率不是矛盾，是测量粒度不同：Profiler 只覆盖 CPU 侧特定 Marker 区间，帧率包含 VSync Off 状态下 CPU 与 GPU 的完整管线，原生管线在 GPU 端还要额外承担 Command Processor 解析与状态切换的开销。

10.3 差异来源

加速比随实例规模上升：

两条路径的 culling 与 batch collection 都是 O(N)，差距全在常数因子上。原生管线的常数因子来自回调链、Renderer 分散存储导致的 Cache Miss，以及每帧重跑的完整数据流；自定义管线的常数因子来自连续内存访问。N 增大时差距继续拉开，是因为原生管线的工作集随 N 超出 Cache 容量后 Cache Miss 比例非线性恶化，而连续访问模式在 prefetch 下保持线性。

10.4 待复测的指标

这套实现有自己的可观测点，但还没有一次把测试场景跑满并取数的记录：

补测的门槛不高：一次 Editor Play Mode 的 Profile 加一次 MeshPipelineDiagnostics.Snapshot() 就够，不需要推理。缺的是执行，不是方法。

值得单独记一条：这里的剔除是标量 Burst job（第 7.1 节），没有采用 4-wide SOA 加手写 SSE/NEON 映射，并在调用点同步 Complete()。这意味着剔除耗时直接落在 Acquire 的调用帧上，不与后续 filter job 重叠。它是可测量的，只是还没测，因此剔除耗时这一项不能沿用上面的 0.06 ms，即使规模相同。

十一、边界与现状

GPU Occlusion Culling、LOD、Skinned Mesh 与透明路径这四件事没有闭环。区分"设计上预留"和"代码里可用"只有一条判据：代码里有没有写入者。

11.1 GPU Occlusion Culling

视锥剔除只解决视锥外的部分。密集室内场景中，视锥内仍有大量被墙和其他物体挡住的实例，它们会完整走完 filter、sort、build 并最终进入 DrawCall。GPU 端遮挡剔除的做法是用上一帧的深度做一次保守测试，把这份集合预先压掉。

设计上分四步：

1. 把上一帧 Depth Buffer 降采样成 HiZ 金字塔。Mip N 的每个 Texel 存对应 2^N × 2^N 区域的最远深度（Reverse-Z 下取 min），逐级以 8×8 numthreads 的 compute 生成。非 2 的幂次分辨率下边缘 2×2 采样会越界，用 clamp 采样器或边界检查复制最近有效 Texel，保证金字塔保守，否则越界处理不当会变成错误剔除，而不是漏剔除。
2. 对每个实例的 AABB 做一次 screen-space quad 绘制，VS 把 8 个顶点投影到屏幕空间输出包围矩形，同时输出 AABB 最近点深度。
3. PS 在 HiZ 上做保守深度测试。Mip 级别取 mip = ceil(log2(max(W, H)))，使单个 HiZ Texel 覆盖整个 AABB 投影区域。更精确的做法是在选定 mip 上采样覆盖的全部 Texel（最多 2×2）取 min，多三次采样换掉因 mip 选大带来的过度保守。Reverse-Z 下 objectMinDepth > hizDepth 即判遮挡。
4. 可见性结果落回 CPU 侧，在 pass filter 阶段额外检查，未通过的实例跳过绘制。

代价是延迟：深度来自上一帧，回读本身又要一帧，结果滞后两帧。相机快速移动时会出现已被剔除的物体短暂不可见的 Pop-in。缓解手段有两条：对刚进入视锥的实例强制标记可见，只对持续在视锥内的实例应用遮挡结果；或采用 Two-Phase：Phase 1 用上一帧结果绘制"确认可见"的集合并产生部分深度，Phase 2 用这份深度对被剔除者重测并在本帧补绘，把延迟压到 0，代价是 HiZ 生成与遮挡测试各跑一遍。

现状：mesh 路径没有闭环。 代码里确实有一个 HiZ pass，它建 HiZBuffer 纹理（R32_SFloat、useMipMap、autoGenerateMips = false、Point/Clamp），按 PyramidMipBatch 分批 dispatch，每批写 4 个 mip 的 UAV，并开了 EnableAsyncCompute(true)。但这个 pass 的消费者只有两个：屏幕空间反射与屏幕空间 GI，都在用它做加速步进。把 HiZBuffer 接到 MeshScene 的可见性上的代码不存在。

闭环需要的两半都不难定位。落点已经在：MeshInstanceCullingJob 在 6 平面测试之前先查 EMeshInstanceFlags.Visible，把遮挡结果写进 instance flags 就不需要改 filter job，也不需要给 MeshFilterProgram 加字段。缺的是回读：这里没有任何 AsyncGPUReadback 调用，"不做同帧可见数回读"是一条明确的约束，它同时也是 GPU 后端不读回 _VisibleCounts 的原因（第 8.2 节）。

11.2 LOD

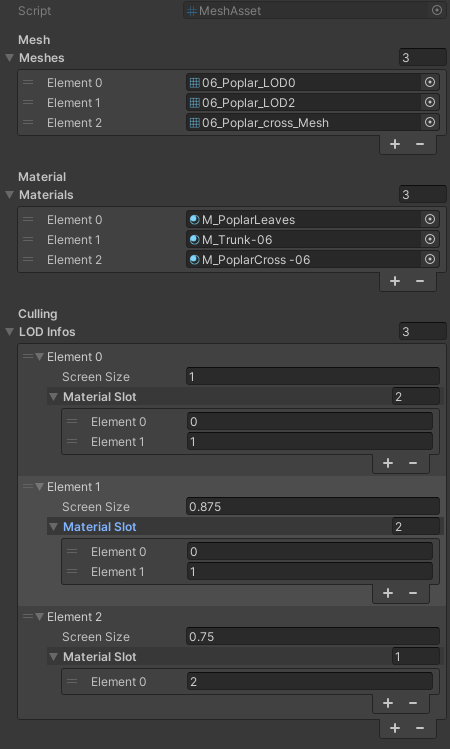

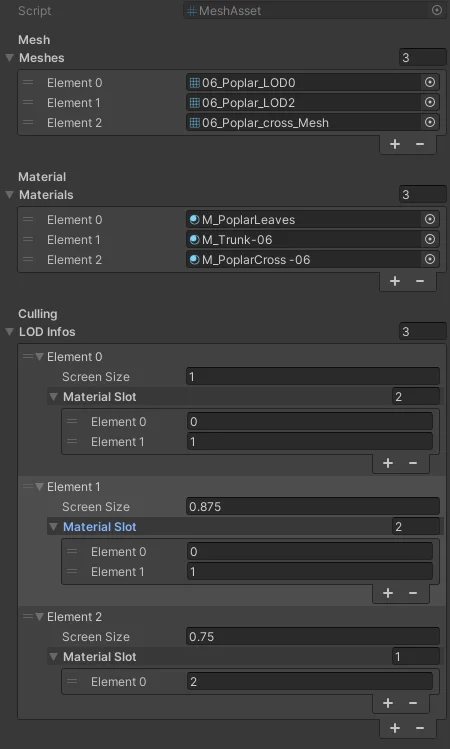

MeshAsset 是为 LOD 准备的资产：meshes[]、materials[]、lODInfos[]，每项 MeshLODInfo 带 screenSize 和 materialSlot[]（该 LOD 用到的材质在 materials[] 中的下标）。Editor 侧有完整的采集链路：MeshAssetWizard : ScriptableWizard 调 MeshAsset.BuildMeshAsset，后者按 GameObject 上有没有 LODGroup 分两路：BuildMeshAssetFromLODGroup 遍历各级 LOD 收集 mesh 与 material，并按 screenSize = 1 - l * 0.125 生成阈值；BuildMeshAssetFromMeshRenderer 处理无 LOD 的普通物体，产生单级 screenSize = 1。采集结果打包进 FMesh Tree 代理。

运行时没有消费者。 检索 lODInfos 与 FMesh 的全部引用，命中只出现在 MeshAsset 自身；MeshComponent 不持有 MeshAsset，它注册的是单个 Unity Mesh：

// 注册：按 submesh 逐条 CreateDraw
int subMeshCount = meshAsset.subMeshCount;
m_DrawIds = new MeshDrawId[subMeshCount];
int meshUnityId = UnityEntityId.ToInt32(meshAsset);
...
m_DrawIds[i] = update.CreateDraw(m_InstanceId, meshUnityId, i, ...);

没有 LOD 级别的选取逻辑，没有 screen size 估算，没有 hysteresis。MeshComponentEditor 里也没有对应的 LOD 字段。

接入点在设计上是留好的：切换 LOD 等价于换 CreateDraw 的 meshUnityId 并更新 geometryRevision，后者经 section.revision 传导到 MeshPassDrawCacheKey，模板自然 miss（第 7.6 节）；排序 key 的 Mesh 段会变，但 sort job 不需要改。这是预留，不是功能；完整的 GPU LOD 选级尚未实现。

11.3 Skinned Mesh

EGeometrySourceKind 有四个值：IndexedMesh、SkinnedDeformed、Procedural、MeshletCluster。MeshInstanceRecord 也留了 deformationDataId 字段，MeshSceneUpdate.CreateInstance 有同名参数，默认 0。

SkinnedDeformed 是预留枚举，没有实现。MeshComponent 的两处注册（CreateInstance 与 CreateDraw）都硬编码 EGeometrySourceKind.IndexedMesh，从没有任何调用方传非零的 deformationDataId。一种常见做法是"给 Skinned 分配动态 Mesh Slot、每帧由 compute 写蒙皮后的 VB、localToWorld 固定为 Identity"，这条路径在这里没有对应物。

现状是 seam only：接口留着，等地形与植被系统升级时再接。

11.4 透明路径

透明与不透明是两条互不重叠的路由，分界线是对象归属，不是 renderQueue。

不透明侧走 MeshDraw。 五个内建 pass 的 defaultFilter 全是 new MeshFilterProgram(0, 2999, ...)，没有任何 pass 声明 EPassEligibility.Transparent 作为 requiredEligibility。

透明侧走 Unity RendererList。 RenderTranslucentDepth 与 RenderTranslucentColor 各建一个 RendererListDesc，renderQueueRange = InfinityRenderQueue.k_RenderQueue_AllTransparent，范围是 3000-3500（TransparentFirst = RenderQueue.Transparent，TransparentLast = Transparent + 500）。深度 prepass 用 SortingCriteria.QuantizedFrontToBack，颜色 pass 用 CommonTransparent，分 T0/T1/T2 三个 lightMode 分别在 fog、color pyramid 绑定上区分。执行体只有一行 cmdEncoder.DrawRendererList(passData.rendererList)。MeshScene 不覆盖这条路径，MeshDrawPipeline 也不参与。

MeshComponent 上的透明材质落在两路之外。 MeshComponent.BuildPassEligibility 读材质的 _SurfaceRoute 与 _TranslucentStage：_TranslucentStage > 0 时 eligibility 被置为单纯的 EPassEligibility.Transparent，不再叠加 Depth / GBuffer / Forward，也不叠加 Motion 和 Shadow。这条 draw 因此在全部五个 MeshDraw pass 的 filter 里都被拒：要么 renderQueue 越界（透明材质 queue ≥ 3000，filter 上限 2999），要么 requiredEligibility 不匹配。

而它进不了 RendererList：OnRegister 把同 GameObject 上的 MeshRenderer 设成 forceRenderingOff = true，MeshComponent 与 MeshRenderer 对 MeshDraw 与 RendererList 的归属是互斥的。Unity 的 CullingResults 不再包含这个 renderer，TranslucentPass 建的 RendererList 里也就没有它。

结论是：透明材质挂在 MeshComponent 上，当前既不进 MeshDraw 也不进 RendererList。这是通读调用链得到的判断。

因此 Forward 是 renderQueue 0-2999 的不透明 pass（shaderPassIndex = 3），不是处理透明混合的 pass；透明内容分 stage 走 TranslucentPass 的 RendererList。

十二、与地形、植被、多 Camera 的衔接

GPU Terrain。 一个 terrain chunk 落到 MeshScene 里的映射关系是明确的：chunk 注册为一个 MeshInstanceRecord，worldBounds 覆盖该 chunk 的世界范围；绘制侧一条 MeshDrawRecord，section 是那张共享的 grid mesh（meshUnityId + sectionIndex = 0），material 指向全局 terrain shader 的 MaterialDataRecord。

不同 LOD 级别的 grid 分辨率不同（LOD0 是 64×64、LOD1 是 32×32，以此类推），meshUnityId 也就不同，MeshSectionRecord 按 (meshUnityId, sectionIndex) 去重后各自成一条记录。切 LOD 等价于换掉 draw 的 meshUnityId 并递增 geometryRevision，revision 经 section.revision 进 MeshPassDrawCacheKey，模板自然 miss，这正是第 11.2 节说的那个接入点，运行时目前没有调用它。

有一处是 MeshScene 现在接不住的：chunk 的 UV offset 和 scale。Residency 的五缓冲分别是 transform、previous transform、bounds center、bounds extent、instance→transform 索引，全都是位置与包围信息，没有 per-instance 自定义参数的通道。地形要么给 Residency 加一条缓冲，要么把 offset/scale 编码进现有通道，后者会破坏 transform 的语义，不划算。分块策略、LOD morph 与 splatmap 的渲染不在 MeshPipeline 的职责范围内。

GPU Foliage。 LOD 的设计是同一套：Tree 的 LOD 和 MeshPipeline 的 LOD 都按实例在屏幕上的投影尺寸选级，阈值随 LOD 级别递减（MeshAsset 里 MeshLODInfo.screenSize = 1 - l * 0.125 就是 screenRadiusSqr 那套估算的资产侧形态）。但植被的绘制提交不走 MeshScene：它按 prototype 走 DrawMeshInstancedProcedural / DrawMeshInstancedIndirect 直接提交，不经过注册、filter、sort、build 与 MeshDrawCommand 合并。一个 TreePrototype 对应明确的 MeshAsset，分组在原型层面已经确定，再交给编译期自动合并没有收益。因此植被系统不消费第 7 章的任何一段，两者共享的只有 LOD 选取的判据。

规模问题也跟着变了位置。MeshScene 的剔除是 per-instance 单级（MeshInstanceCullingJob，第 7.1 节），没有 patch / cluster 层级。十万级实例进 MeshScene 意味着十万次 AABB 测试的线性扫描，这条路径既没有实现也没有实测；第 10 章的 0.06 ms / 8000 不能外推到这里，基线本身就不成立。是否引入两级剔除，取决于植被系统要不要走 MeshScene；按上一段，它现在不走。

多 Camera。 共享与独立的分界在 MeshScene 里是清楚的。场景侧的五类表是全场景共享的，cascade shadow camera、反射 probe camera 都不重建表；每 view 独立的是 culling 结果与编译结果。MeshVisibilityShare 按五成分签名（sceneId / viewKey / frustumHash / sceneVisibilityRevision / policyId）做帧内 interning，签名不同则各自 cull，filter / sort / build 的结果每 view 重建（第 7.6 节）。cascade 各级用 MakeCascadeViewKey(lightId, cascadeIndex) 区分，主 frustum、cascade、local shadow 用 policyId 区分。

并行是结构上的可能性，不是现状。MeshInstanceCullingJob 只写自己那一份 visibility 数组，多 view 之间没有数据竞争，可以一起调度；当前调用点是 Schedule(instanceCount, 256).Complete()，逐 view 同步等待（第 10.4 节），多 camera 的 cull 实际上是顺序执行的。改成批量 Acquire 需要把等待点往后挪，没做，收益也没测。

运行时状态的入口是 MeshPipelineDiagnostics.Snapshot()，取的是第 10.4 节那六个指标：剔除耗时、filter/sort/build 耗时、模板缓存 hit/miss、被跳过的 DrawList 构建数、矩阵重复比、GPU 溢出次数。计数器已经接好了，没有取过数。

多 Camera 的结构是活的（viewKey 与 policyId 参与 interning 签名），terrain 与 foliage 的接入都还没有写入者，和 11.2 / 11.3 的 LOD、Skinned 属于同一类状态。
