Unity Terrain 的 Authoring 工具链覆盖了 Heightmap 雕刻与导入、Splatmap 权重绘制、TerrainLayer 资源组织，以及植被、碰撞等生态配套。在内容生产阶段，这套工具链已经形成稳定流程，替换与协作成本都很高。

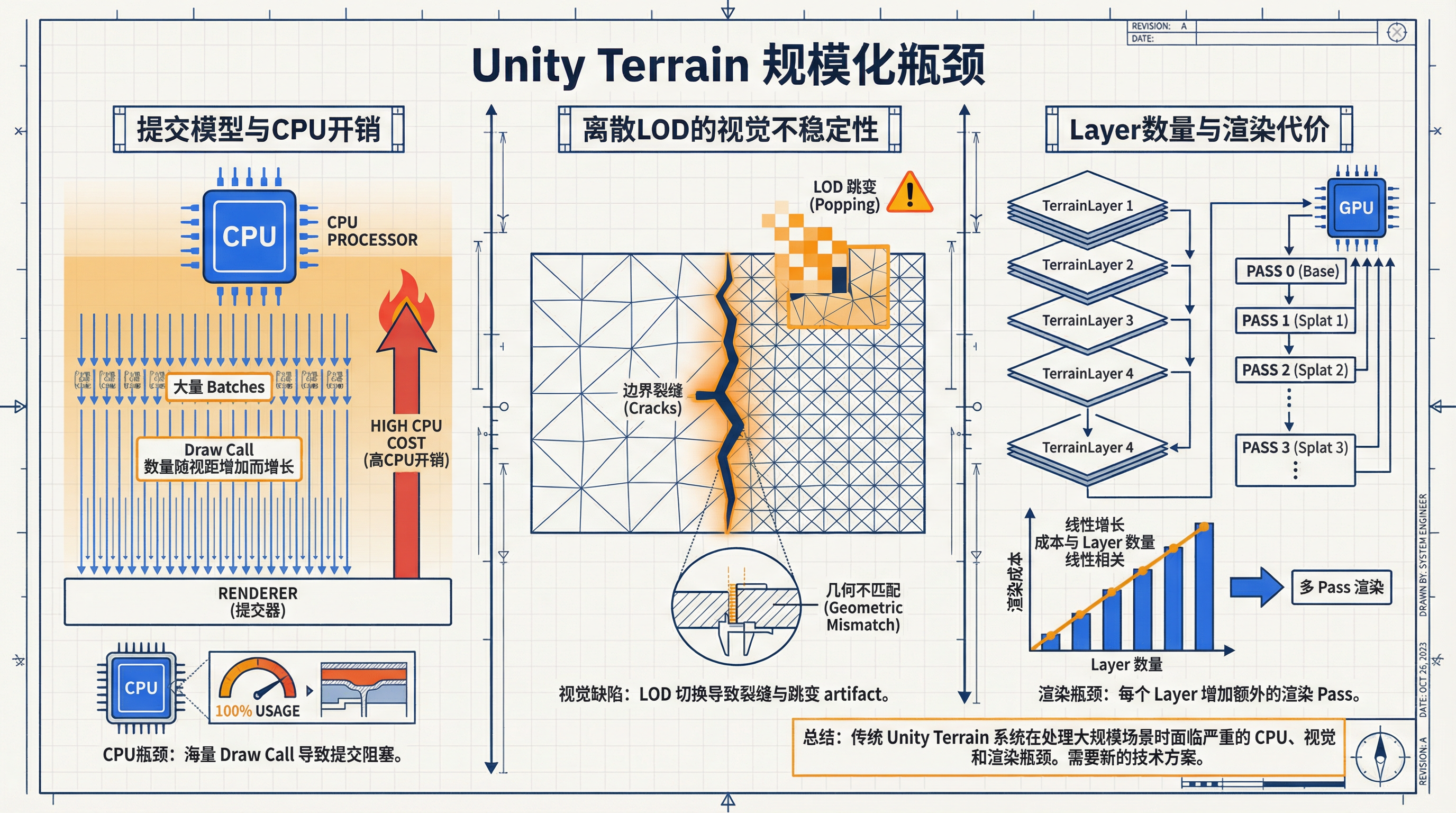

运行时的问题出在 Unity 默认的 Terrain Renderer 上。它的提交模型是 per-patch draw call：每个可见 patch 独立提交一次绘制，patch 数量随视距和 tile 拆分线性增长，没有 instancing 收敛机制。2018.3 版本引入的 instancing 缓解了部分场景的 draw call 压力，但在大世界多块 Terrain 并存时，可见 patch、植被与 detail 的数量仍会持续推高提交开销。LOD 方面，Unity 使用离散分块 LOD，相邻块 LOD 不同时边界会出现 T-junction 裂缝，相机移动时 LOD 切换产生明显 popping。TerrainLayer 数量在 URP/Built-in 下以 4 个为一组触发额外 pass，HDRP 单 pass 最多支持 8 个，超出部分直接被忽略。这些限制靠调参（Pixel Error、far clip、tile 拆分）只能缓解峰值，无法让提交数量与可见规模之间的关系变得可控。

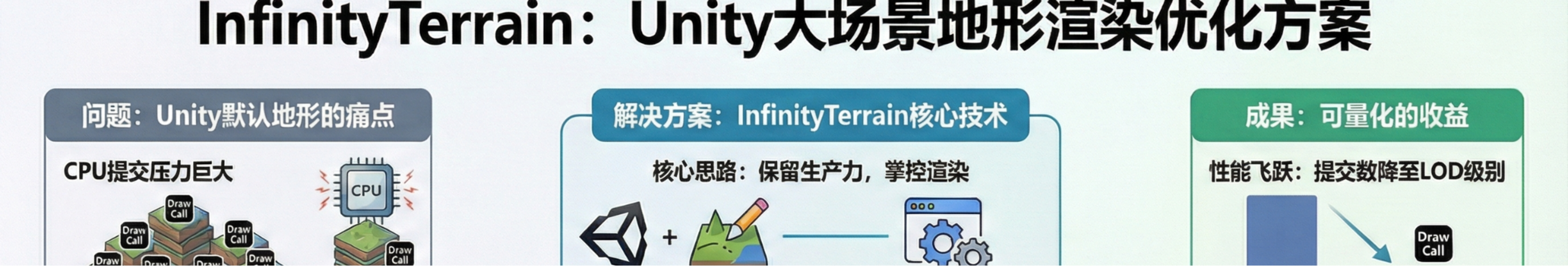

做法是保留 Unity Terrain 作为 Authoring 与数据容器，替换掉它的渲染路径。InfinityTerrain 将地形渲染拆解为一组明确的数据定义与执行流程：规则分块、按 LOD 分组的 instancing 提交、基于邻接关系的连续 LOD 过渡。CPU 写入与 GPU 读取之间的字段含义、索引关系、尺寸约束与格式解码都是显式定义的，可验证、可调试、可迁移。

一、系统设计与分层

替换的只是渲染路径，Unity Terrain 的工具链能力全部保留：

Heightmap：雕刻与 RAW/R16 导入。

Splatmap/Alphamap：权重绘制与跨块无缝 painting。

TerrainLayer：表面纹理与参数的组织。

植被、碰撞：依赖 Terrain 的生态能力形成闭合工作流。

这些工具链对项目产能贡献明确，替换成本远高于改造渲染路径。另一条常见思路是直接换成 Mesh + HLOD，但那意味着重建整套内容生产工作流。InfinityTerrain 选择保留 Terrain 的生产链路，只接管 Runtime Rendering。

InfinityTerrain 围绕"大规模场景渲染的可预测性"定义设计目标。

1.1 系统目标

渲染提交数量与可见 Section 数量解耦，使提交上限主要由 LOD 桶数量决定。

在 vertex stage 实现连续 LOD 过渡，并在边界处保证几何连续性。

直接复用 TerrainData，包括 Heightmap、Normalmap、Alphamap 与 TerrainLayer。

支持多块 Terrain 并存时的资源汇聚与索引映射，以减少渲染状态切换。

核心逻辑不与 URP/HDRP/Built-in 绑定，相关差异收敛到独立的适配层。

1.2 设计范围约束

不替换 Unity Terrain 的 Authoring 工具链：保留 Unity 成熟的内容创作流程。

不强制依赖 GPU Culling 与 Indirect Draw：当前版本不要求 GPU Culling + Indirect Draw，这是后续的性能演进方向。

不提供无限 Layer 的实时混合：不承诺任意 Layer 组合都能自动正确渲染。

不默认支持任意 Transform：地形的旋转和非均匀缩放（non-uniform scaling）需要进行额外的适配工作，不作为默认支持的功能。

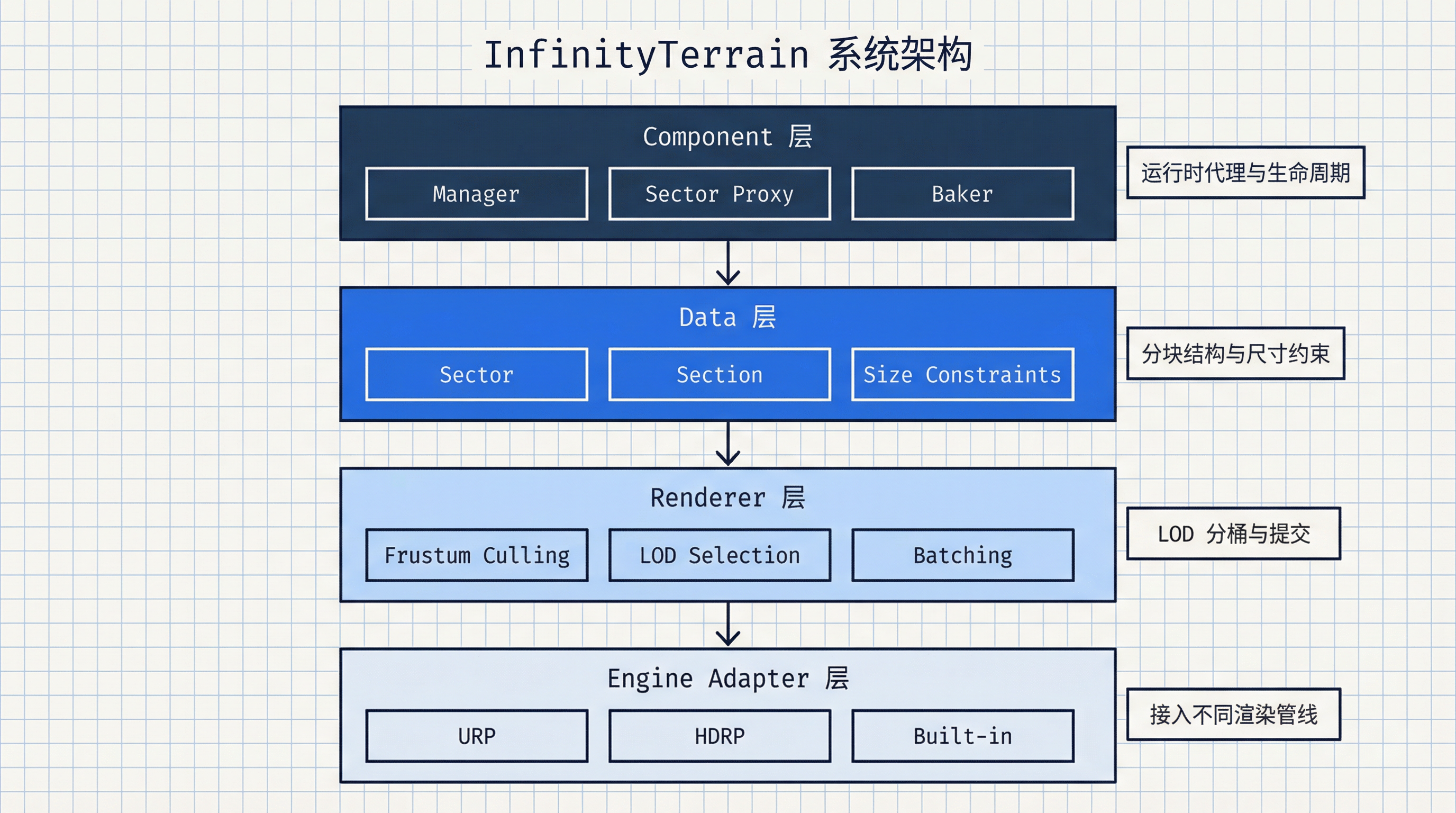

1.3 系统分层与职责划分

InfinityTerrain 的架构按职责拆分为四层：Component、Data、Renderer 和 Engine Adapter。

1.4 Component：运行时代理与生命周期

Component 层将 Unity Terrain 对象纳入 InfinityTerrain 的管理范围，提供可控的生命周期边界。

Manager：管理全局资源的生命周期，包括 Texture2DArray、ComputeBuffer、共享的 mesh template 和材质。同时，它维护着一系列关键的索引映射表，例如 TerrainLayer 的切片索引、Sector 的切片索引以及 Splatmap 的切片偏移量。

Sector Proxy：每个 Terrain 对象在运行时都对应一个 Sector Proxy 代理实例。该代理承载了地形分块结构的引用以及LOD参数、高度图缩放（Height scale）和资源索引范围等关键参数。Sector Proxy 的核心语义是作为 TerrainData 在运行时的实例入口。

Baker / Editor Utility：这部分工具集在编辑器环境下运行，负责生成可序列化的数据。其主要工作包括对 Terrain 进行 Section 切分、计算邻接关系以及修正 Bounds，从而避免在运行时执行高成本的计算或进行隐式的补偿操作。

1.5 Data：分块结构、邻接关系与尺寸约束

Data 层定义渲染系统的输入数据结构，并对尺寸关系施加硬性约束。

Sector：代表一个 TerrainData 在运行时的实例。

Section：Sector 的规则分块单元，是 culling、LOD 选择和 instancing 的最小粒度。

Size Constraints：一系列关于 TerrainSize、NumSection、SectionSize、LODCount 等参数的整数关系约束。这些约束用于保证 UV 坐标对齐与纹理采样的一致性。

尺寸关系的任何不一致都可能将错误传递并放大到渲染阶段，届时问题的定位成本会显著上升。因此这些约束是数据准备阶段必须满足的硬性前置条件。

1.6 Renderer：LOD 分桶、实例数据写入与提交

Renderer 层将"可见 Section 列表"转化为"按 LOD 分组的 instancing draw call"。

Section 粒度的 Frustum Culling：对每个 Section 执行视锥剔除。

LOD 选择：根据剔除结果和屏幕空间误差等因素，为每个可见 Section 计算输出 FractionLOD 与 LODIndex。

LOD 分桶：按 LODIndex 对可见 Section 进行分桶，生成实例数据列表并将其顺序写入一个 ComputeBuffer 中。

提交绘制：为每个 LOD 桶提交一次 instancing draw call。

当前版本采用直接实例化（DrawMeshInstancedProcedural）。GPU Culling 与 Indirect Draw 是后续演进方向，不影响当前版本的功能闭环。

1.7 Engine Adapter：接入不同 Render Pipeline

Engine Adapter 层封装不同渲染管线的接入差异，使核心逻辑保持管线无关。

SRP (URP/HDRP)：在可编程渲染管线中，常用的接入点是 ScriptableRendererFeature 或 CustomPass。

Built-in：在内置渲染管线中，通常需要围绕 Camera 对象、CommandBuffer 以及渲染事件的执行顺序来组织渲染逻辑。

核心模块只暴露资源绑定、实例数据写入和 draw call 提交接口，不感知底层管线细节。

二、数据定义与执行路径

InfinityTerrain 的稳定性源于明确的数据定义，而非运行时推断。多块 Terrain 的纹理资源汇聚为数组资源，通过索引访问以降低状态切换压力，并为每个 Section 定义了清晰的实例数据布局。

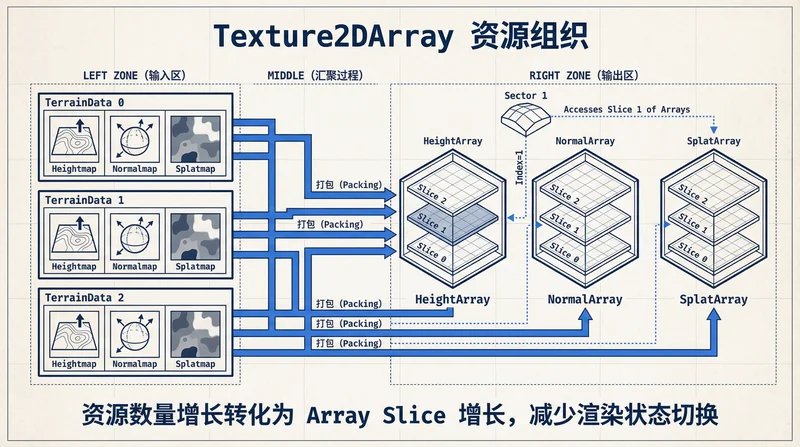

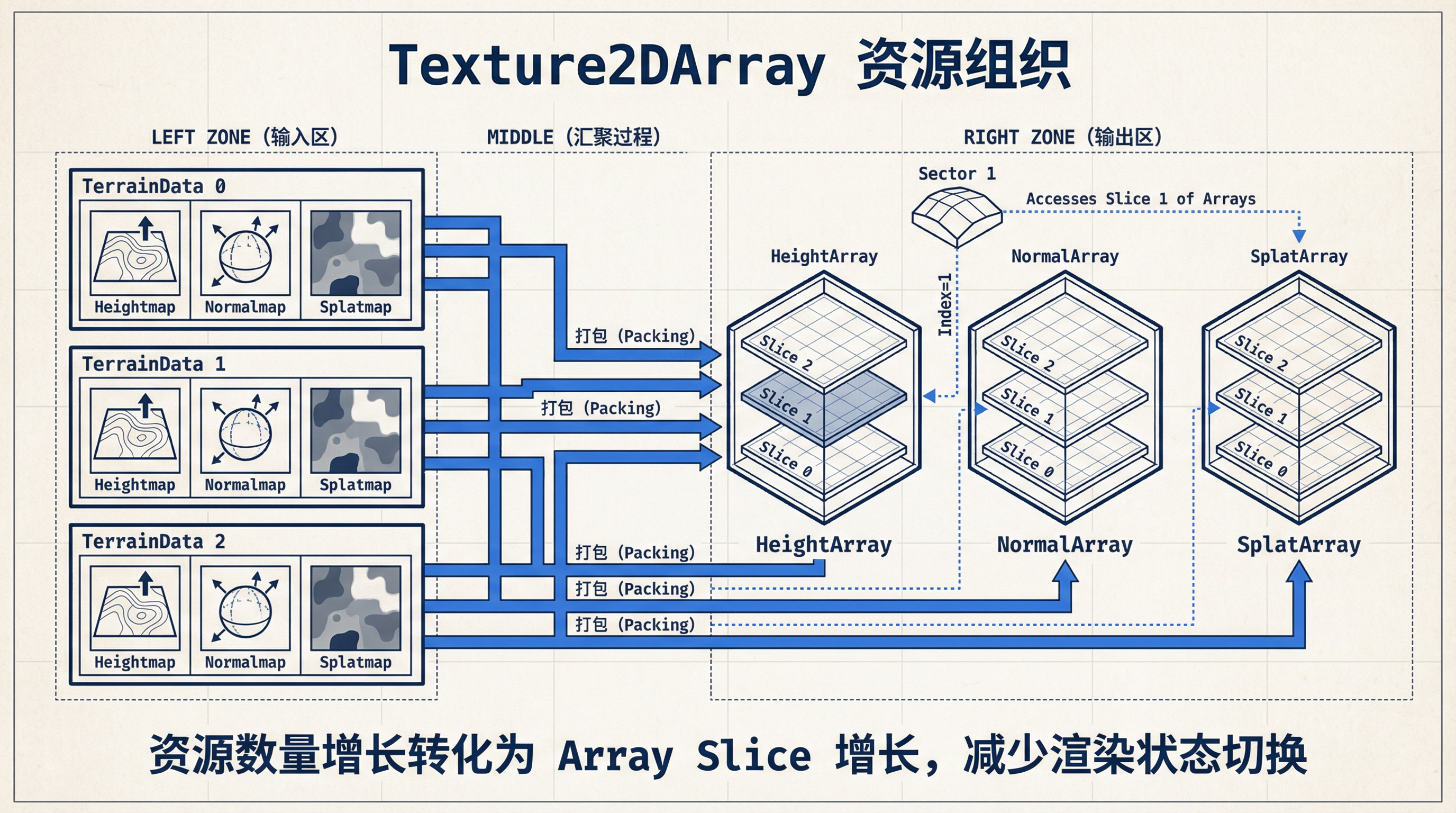

2.1 资源组织：Texture2DArray 与索引映射

HeightArray：每个 Sector 对应一个 slice。

Normal/TangentArray：每个 Sector 对应一个 slice。

SplatArray：按照 alphamap 顺序打包；每个 Sector 持有 SplatmapIndex + SplatmapCount。

AlbedoArray / NormalArray：每个 TerrainLayer 对应一个 slice；维护 TerrainLayer → LayerSliceIndex 映射。

这种组织方式将资源数量的增长转化为 array slice 的增长。Shader 侧通过索引访问，Renderer 侧减少材质与纹理的绑定频率。

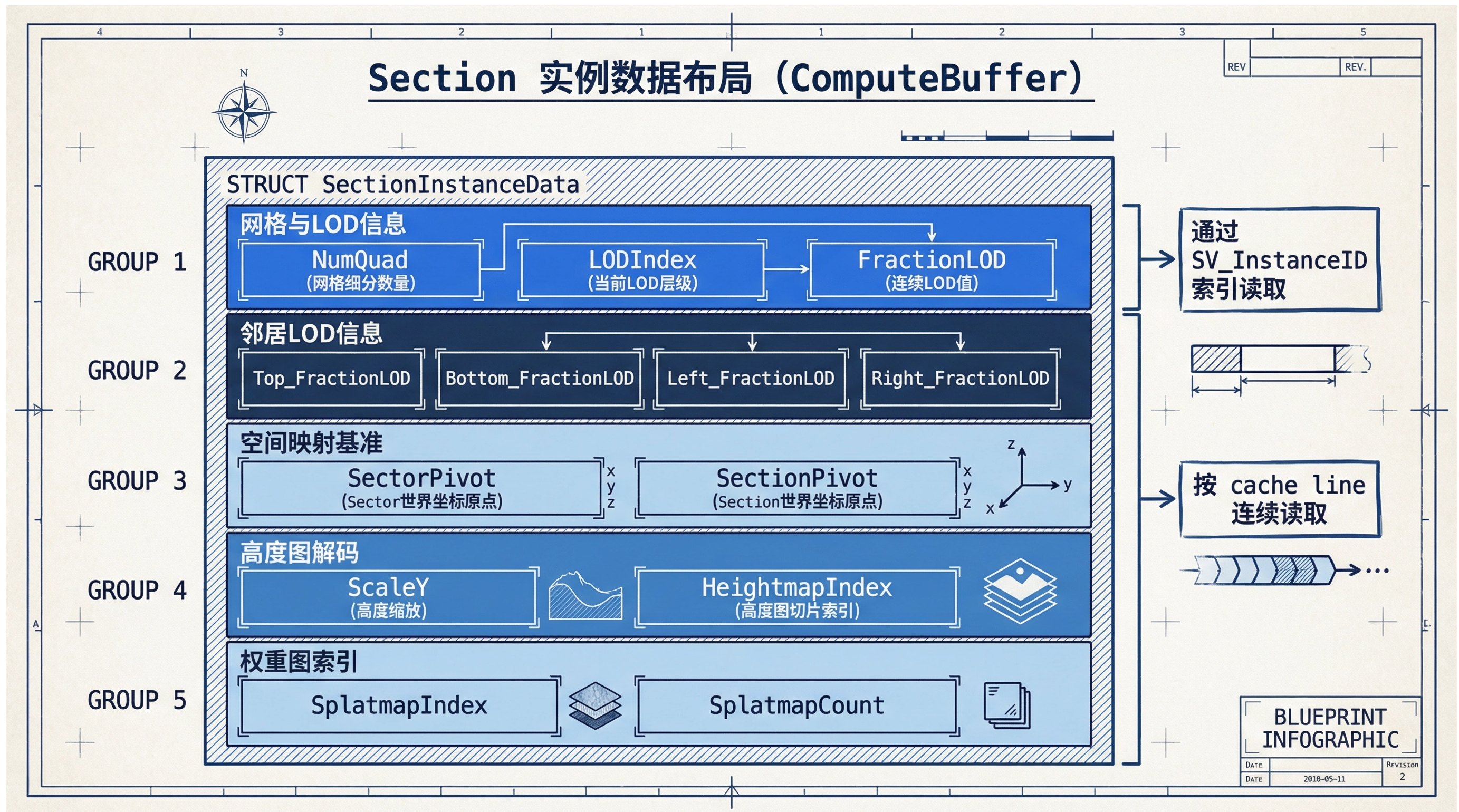

2.2 每个 Section 的实例数据布局

每个 Section 生成一条实例数据记录，写入 ComputeBuffer，通过 SV_InstanceID 索引读取。该结构满足两点约束：CPU 侧可以顺序写入，避免 per-instance 动态分支；GPU 侧按 cache line 连续读取，减少随机访存。

NumQuad / LODIndex / FractionLOD：定义使用的网格模板，以及当前 LOD 过渡的位置。

Top/Bottom/Left/Right_FractionLOD：邻居 LOD 信息，用于边界一致性计算。

SectorPivot / SectionPivot：模板网格空间到世界空间与 SectorUV 的映射基准。

ScaleY + HeightmapIndex：用于跨平台 height format 的解码一致性。

SplatmapIndex/SplatmapCount + SurfacemapIndices：权重纹理与表面纹理的索引组织。

2.2.1 尺寸关系作为渲染前置条件

每帧绑定的常量参数用于坐标换算与采样一致性，例如 _TerrainSize（通常为 heightmapResolution - 1，代表N个顶点构成的N-1个网格段）、_SectorSize、_SectionSize 等。尺寸关系不一致时，常见失效表现包括 UV 对齐偏移（边缘抖动、splat 边界不稳定）和邻接关系失效（边界插值错误导致 crack）。

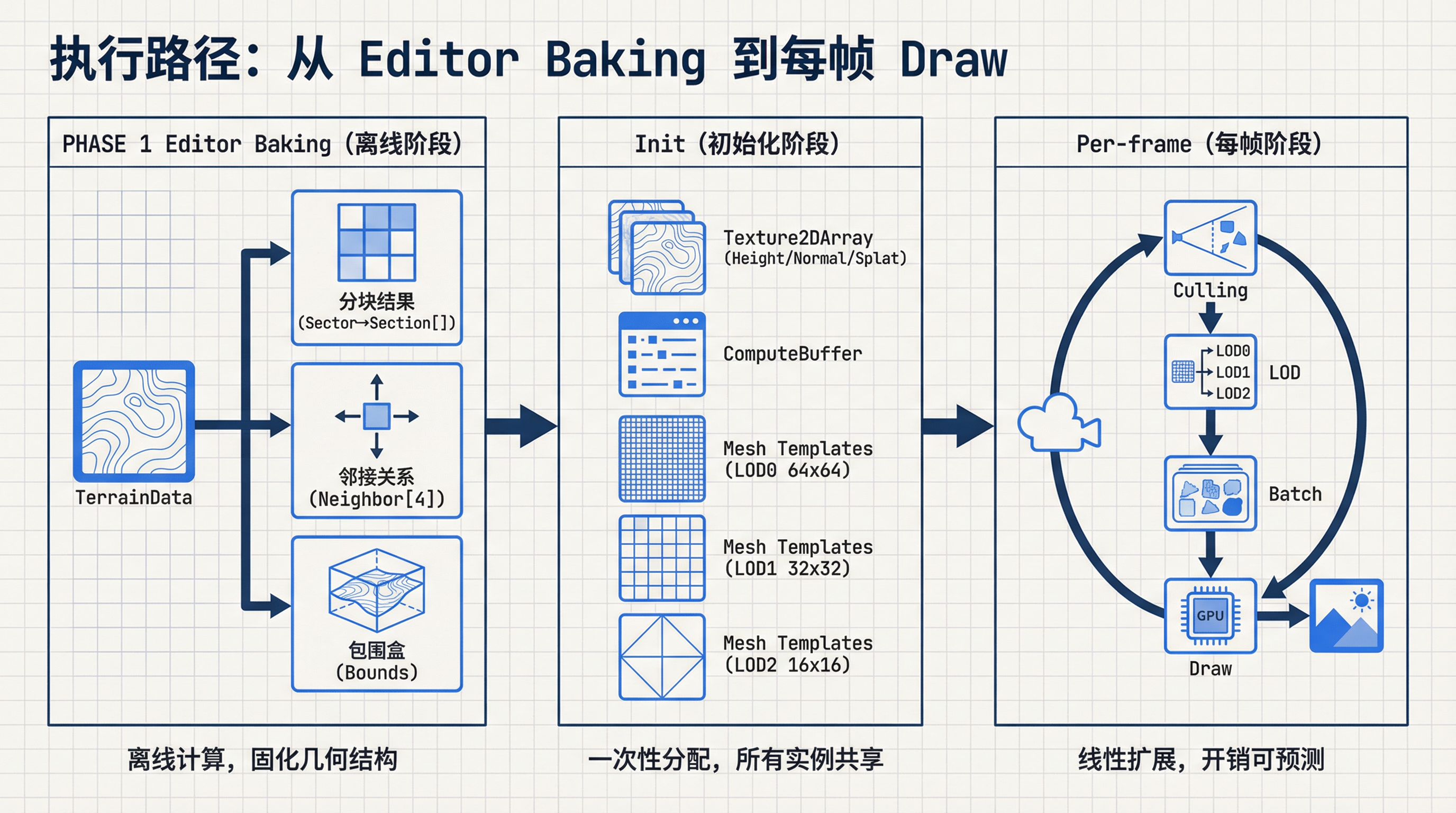

执行路径分为三个阶段：Editor Baking、Init 和 Per-frame。离线可计算的工作尽量前置，运行时只保留线性扩展逻辑。

2.3 Editor Baking：固化几何结构与邻接信息

Baking 阶段输出三类数据：规则分块结果（Sector → Section[]）、邻接关系（Neighbor[4]）和修正后的 Section Bounds。Baking 的价值在于将 Culling 与 LOD 的输入数据固化，避免运行时依赖隐式推断导致 Bounds 不可信及调试困难。

2.4 Init：分配全局资源与网格模板

Init 阶段完成全局 Texture2DArray、实例数据 ComputeBuffer 的创建，并为每个 LOD 生成固定的 mesh template（从 64×64 到 1×1）。Mesh Template 由所有实例共享，实例差异由实例数据驱动。

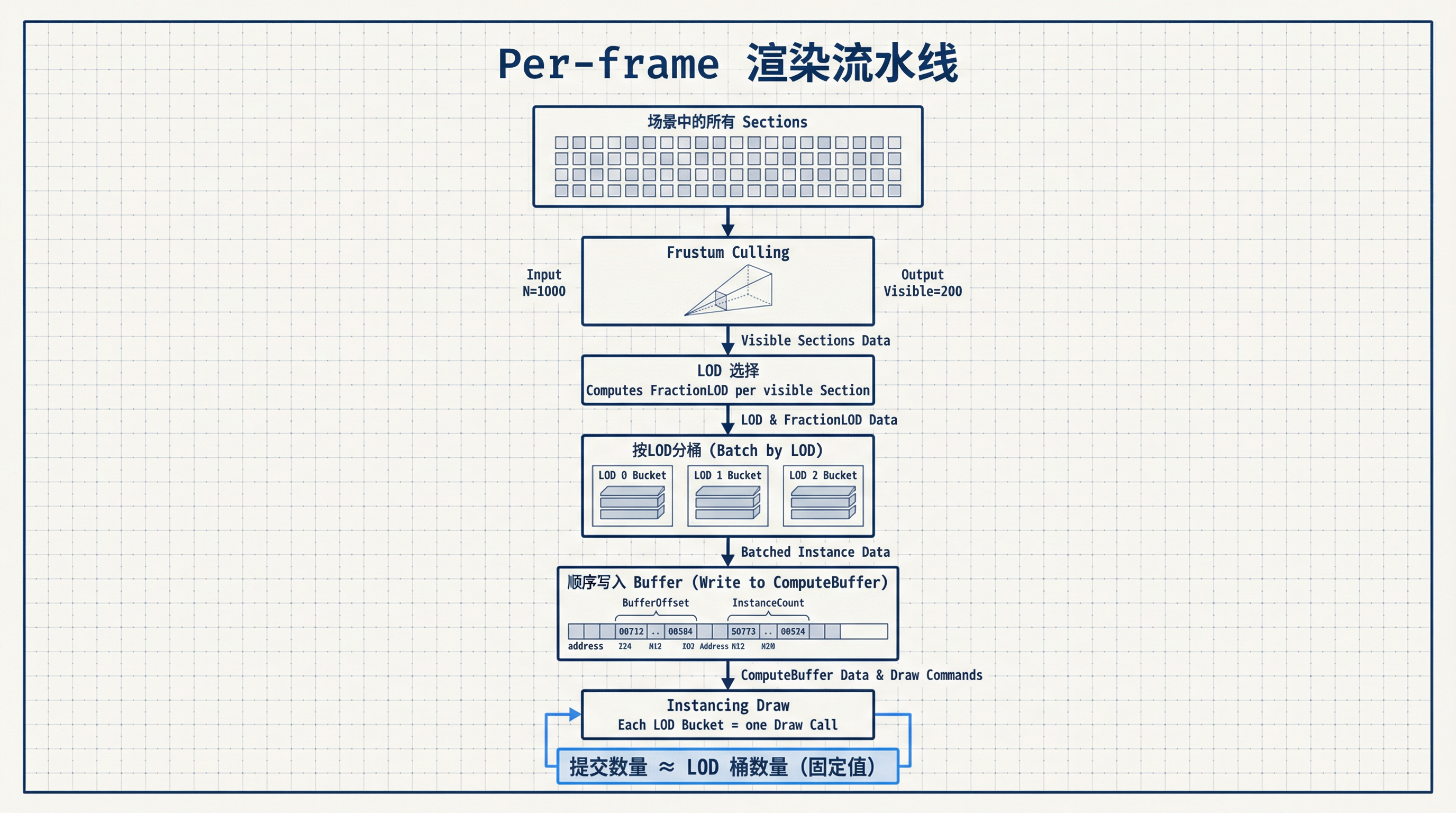

2.5 Per-frame：Culling、LOD、Batch、Draw

每帧执行流水线如下：

资源同步（按需）：Terrain 数据变更或 Sector 增删时，将 Height/Normal/Splat 拷贝进 Array Slice，并更新映射表。同步由 dirty flag 驱动，避免每帧全量 CopyTexture。

Frustum Culling（Section 粒度）：使用 Section Bounds 过滤不可见块。

LOD 选择（输出 FractionLOD）：计算 FractionLOD，得到 LODIndex = floor(FractionLOD) 与 MorphAlpha = frac(FractionLOD)。

Batch 构建（按 LOD 分桶）：将可见 Section 的实例数据按 LODIndex 分组，顺序写入 ComputeBuffer，记录每组的 InstanceCount 与 BufferOffset。

Instancing Draw：对每个 LOD 组提交一次 draw，使用共享的 mesh template 和材质。

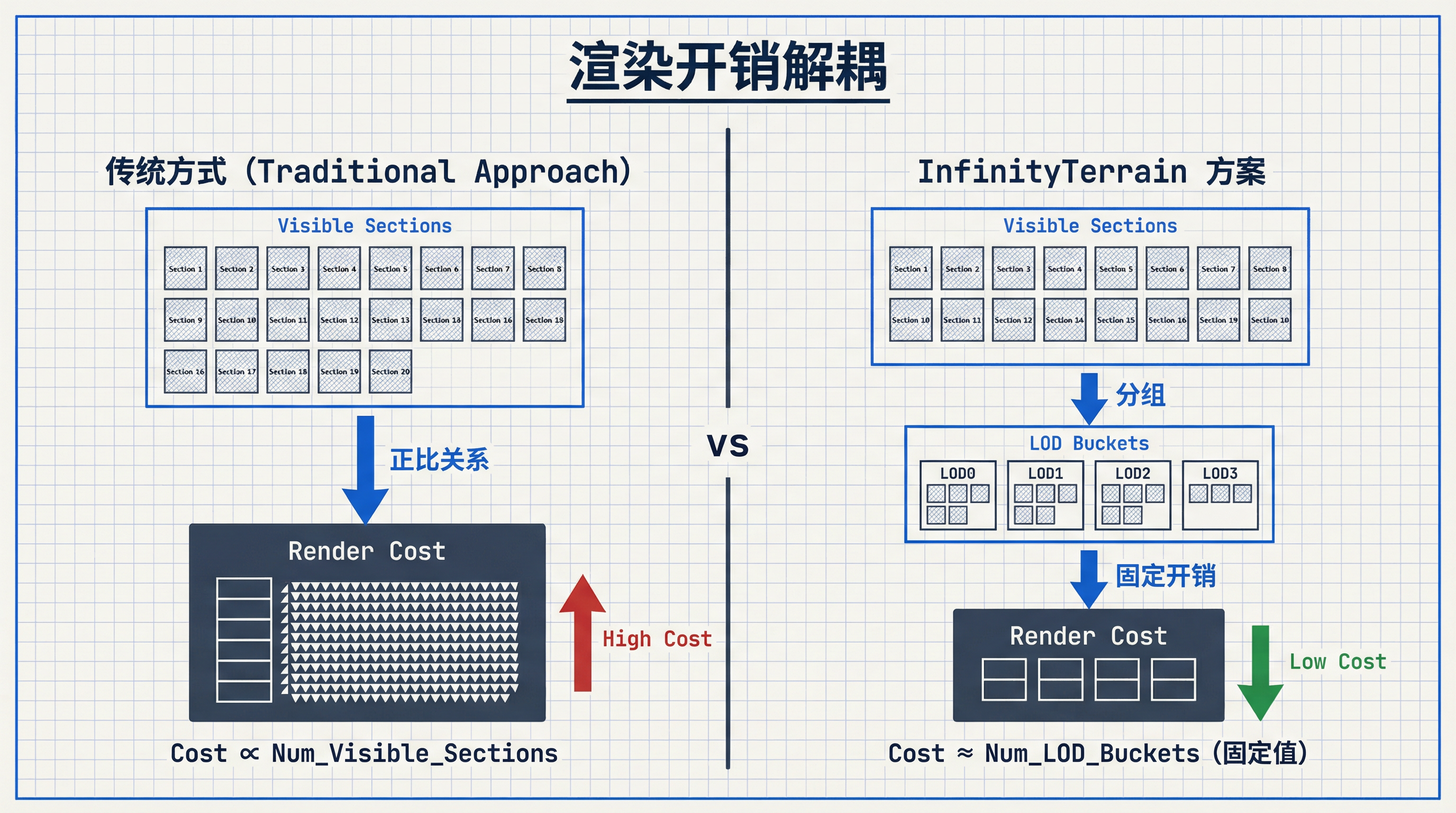

该结构将提交数量从"可见 Section 数量"转化为"LOD 组数量"，实现了性能开销与场景复杂度的解耦。

三、连续 LOD 过渡与边界一致性

为解决离散 LOD 带来的 popping 和 crack 问题，系统采用基于 screen-space error 的连续 LOD 过渡方案，并显式处理边界一致性。另一种常见做法是 stitch（边界拓扑拼接），但 stitch 的 CPU 侧维护成本高，且与 instancing 的提交模型不一致。morph 把复杂度放在 vertex stage，提交模型更稳定。规则分块是该方案的基础，它使 culling、instancing 和邻接关系构建变得简单高效。

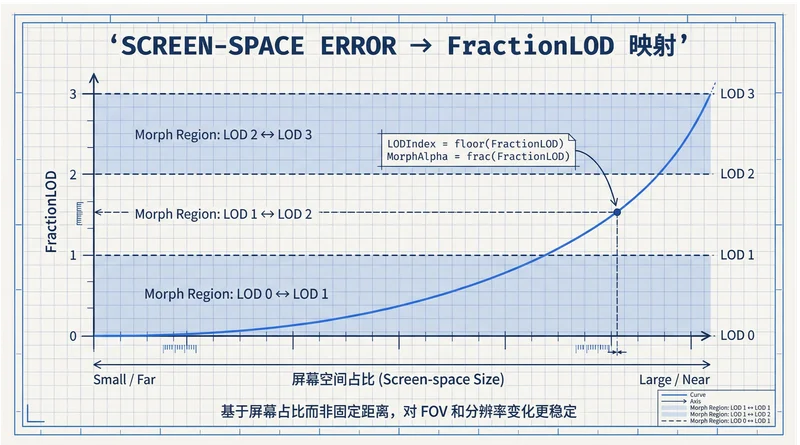

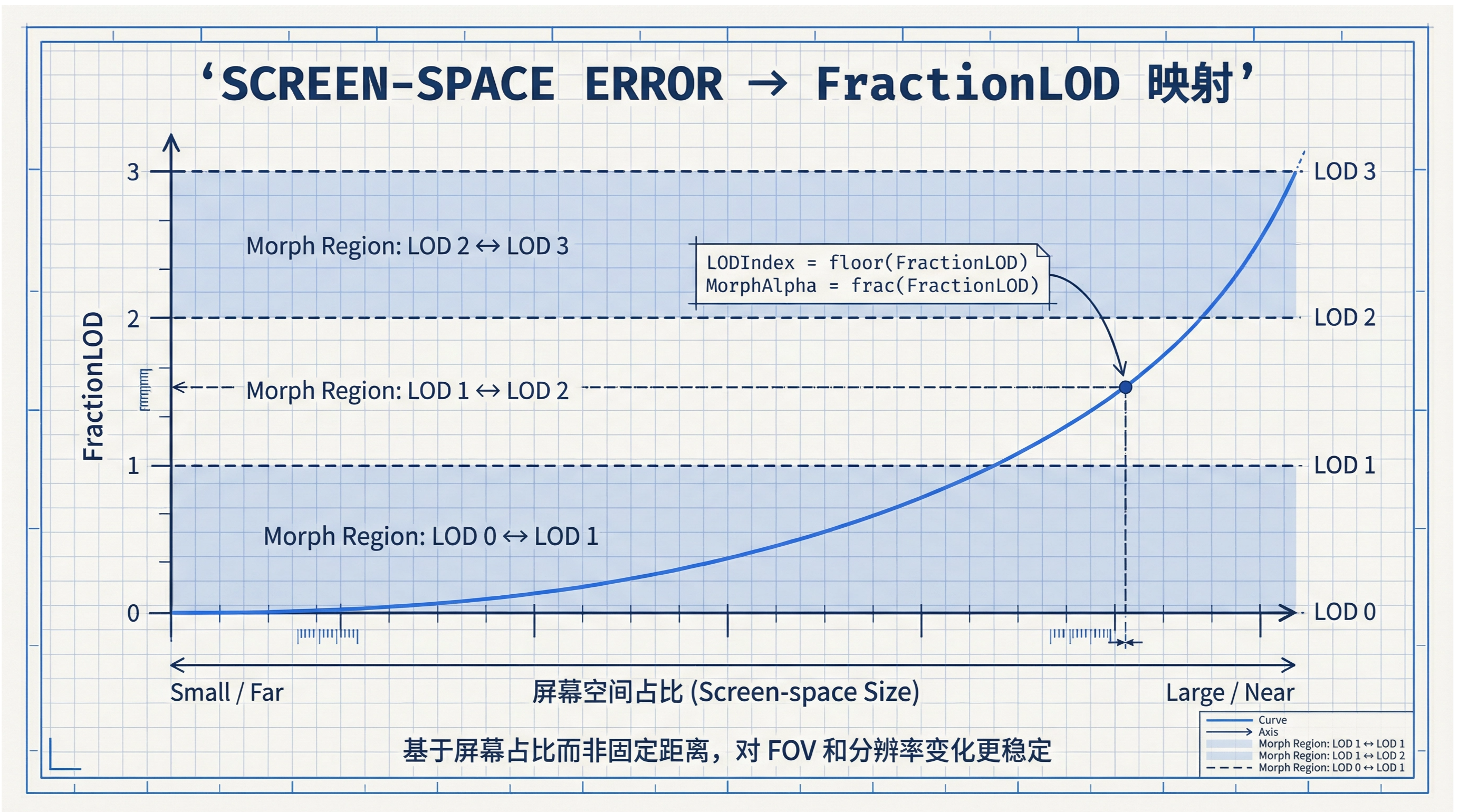

3.1 从 Screen-space Error 到 FractionLOD

LOD 策略基于 screen-space error，通过屏幕占比而非固定距离阈值来评估几何细节需求，使 LOD 变化对 FOV、分辨率及相机运动表现出更高的稳定性。将 ScreenSizeSquared 映射至 FractionLOD，可以得到用于平滑过渡的 LODIndex 和 MorphAlpha。

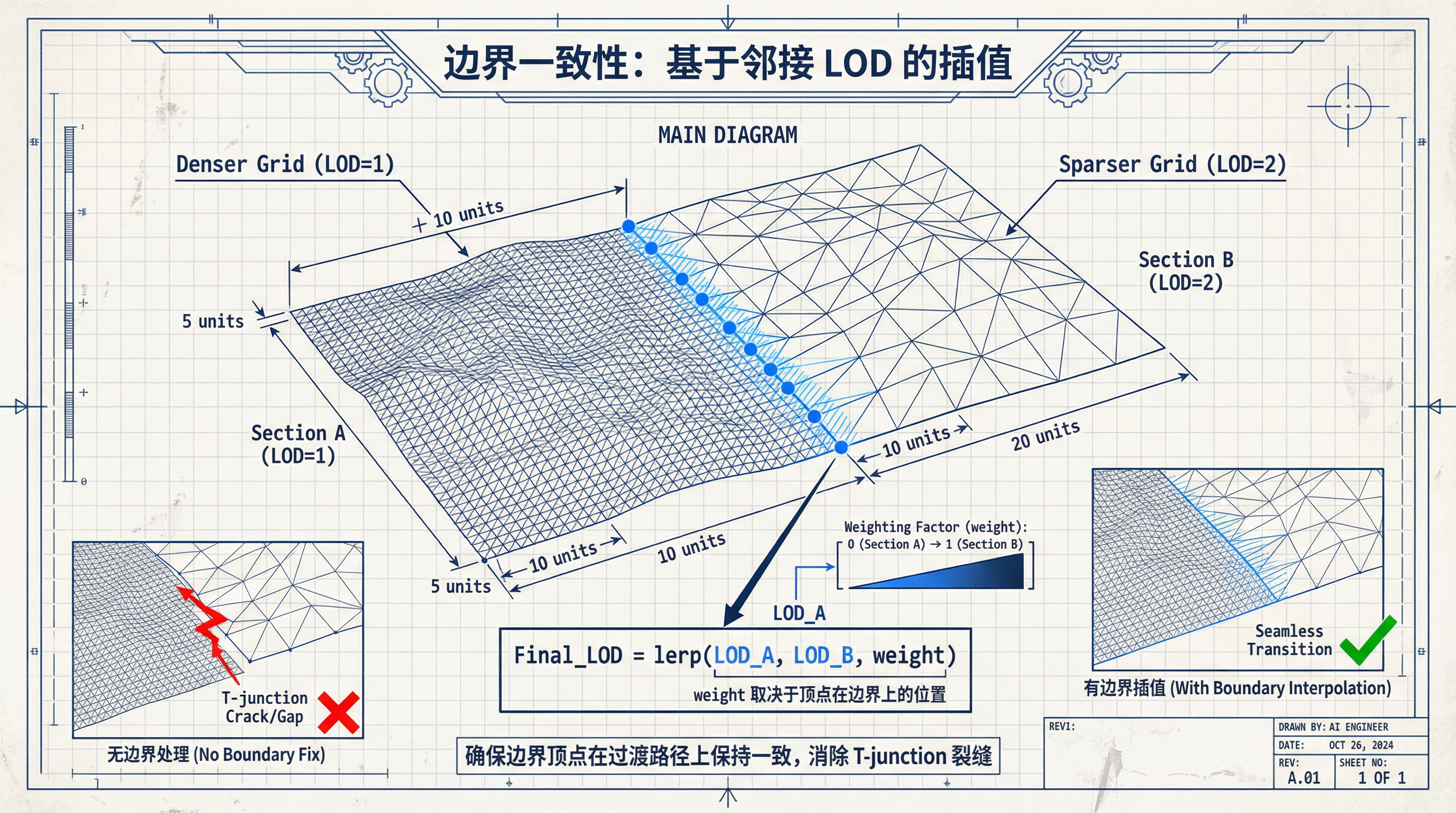

3.2 边界一致性：基于邻接 LOD 的边界插值

仅通过 geomorph 能够有效降低 popping 现象，但 crack 问题通常源于相邻块之间 LOD 不一致。为此，邻接信息显式写入实例数据，并在 vertex stage 执行边界一致性计算。

CPU 写入邻居 FractionLOD：每个 Section 的实例数据中均包含自身及其四个邻居的 FractionLOD 信息。

Vertex shader 计算用于边界的 LOD 值：Shader 根据顶点在 Section 内部的位置判断其靠近哪条边界，并在边界区域对"自身"与"邻居"的 LOD 值进行插值。此方法的目的并非强制邻居 LOD 统一，而是确保边界顶点在过渡路径上保持一致性。

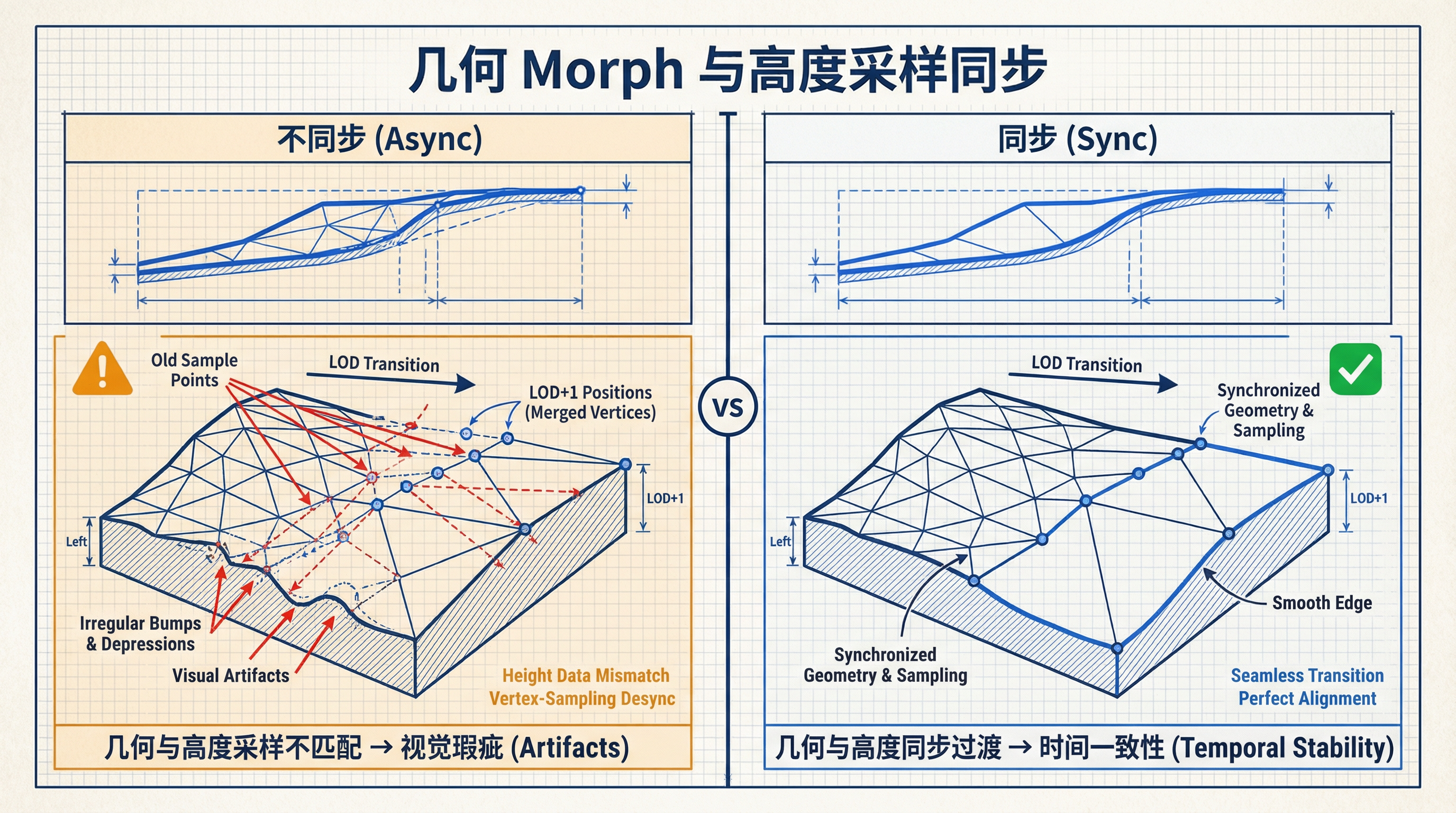

几何 Morph 与高度采样同步：在执行 morph 操作时，同步对高度采样进行插值处理，避免拓扑已过渡到下一 LOD 但高度仍沿用旧采样点时出现局部鼓包或塌陷。几何与高度在同一过渡轨迹上变化，时间一致性更好。

四、表面系统与采样稳定性

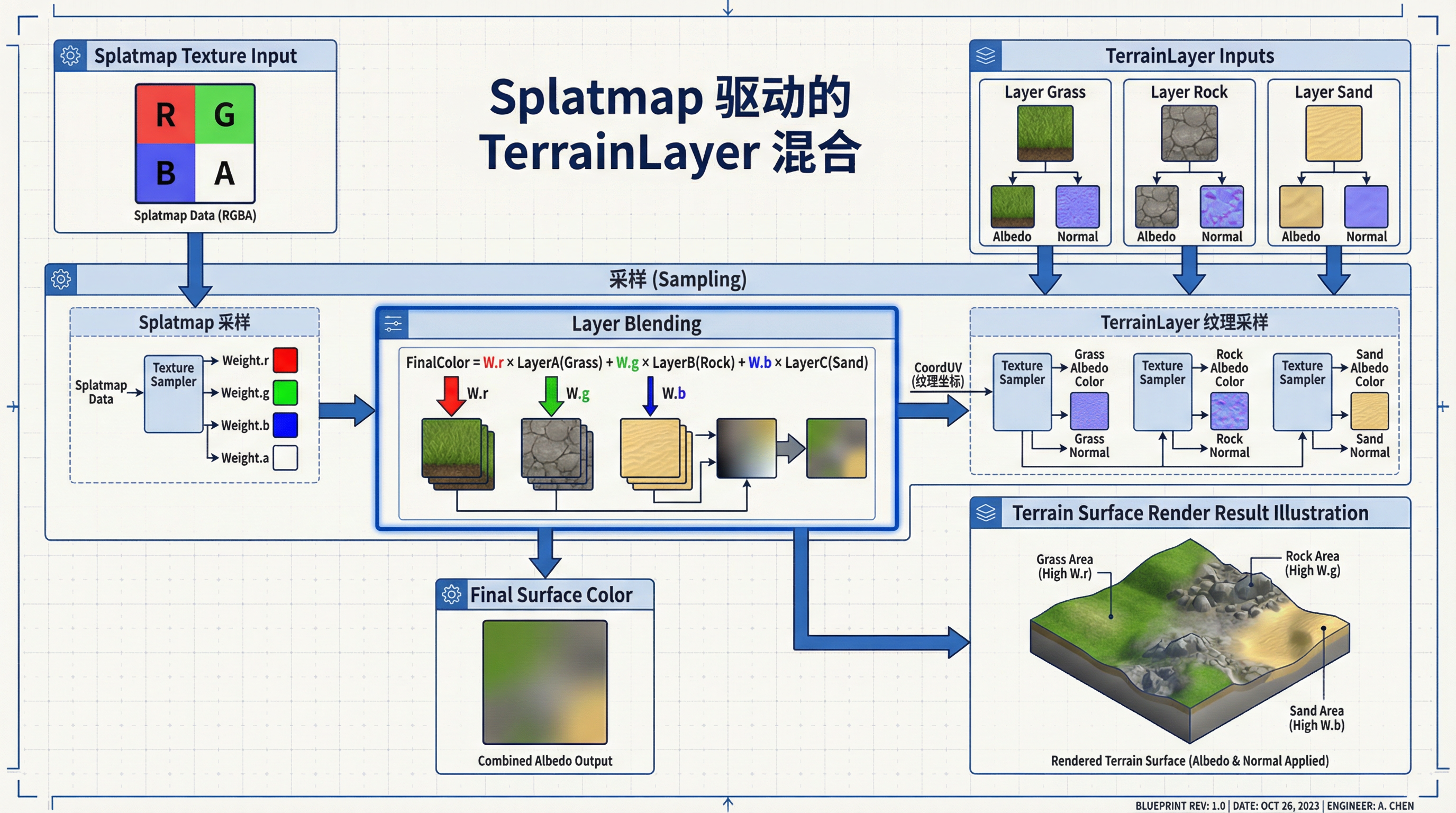

4.1 Splatmap 驱动的 TerrainLayer 混合

表面系统保留 Unity Terrain 的语义：Splatmap/Alphamap 提供权重，TerrainLayer 提供表面纹理与参数。Shader 侧通过计算 SectorUV（用于对齐 Height/Normal/Splat 采样）和 CoordUV（用于表面纹理 repeat），并基于 ddx/ddy 选择 mip，最终按权重混合各 Layer。

4.2 Layer 上限与 Pass 的现实约束

在 URP/Built-in 中，多 pass 的代价不可忽略；在 HDRP 中，超过 8 个 Layer 的部分会被忽略。系统不追求无限 Layer 的实时混合，渲染侧设定"每个 Section 的有效 Layer 上限"（例如 8）。超出硬件与管线限制的复杂度，迁移到 Virtual Texture/RVT 或烘焙路径，把层数压力交给 Page Table 与 Physical Cache 的按需更新来承担。

4.3 采样稳定性

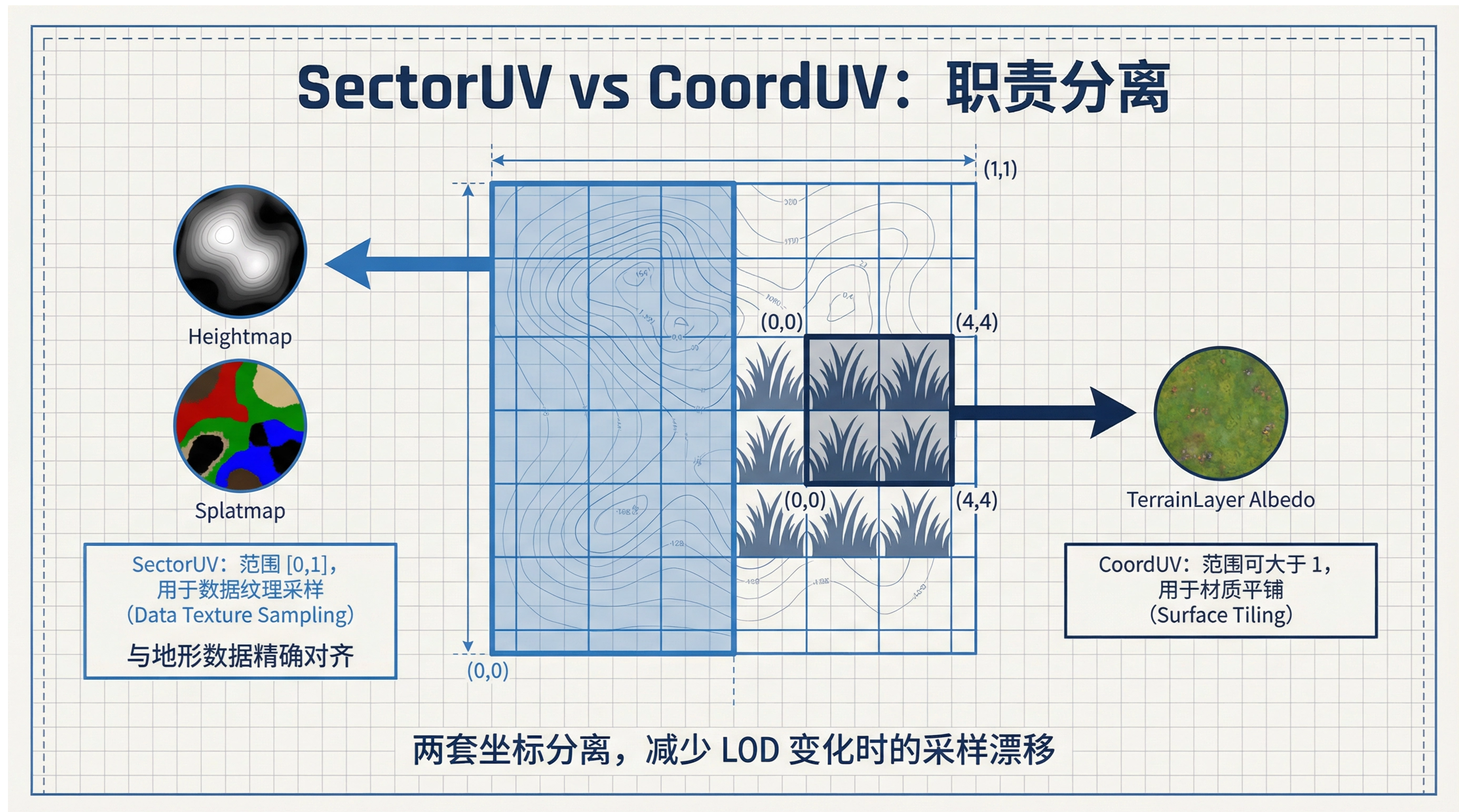

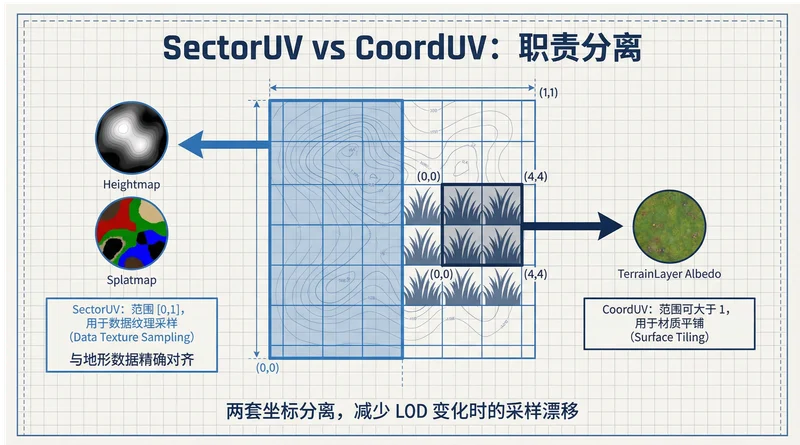

坐标体系分离：SectorUV（0..1 范围，对齐数据纹理）与 CoordUV（材质平铺坐标）的职责分离，可减少 LOD 变化时的采样漂移。

texel-center 对齐：Texture2DArray 采样时对 UV 做 texel-center 偏移，用于降低边缘抖动与平台差异导致的采样偏差，这对 Heightmap 与 Splatmap 的边界 seam 尤为重要。

格式与解码一致性：允许不同平台采用不同 GraphicsFormat 存储 Heightmap，但格式选择与解码方式需要在系统中明确固定，以保证高度尺度和法线编码的跨平台一致性。

五、工程约束与演进

InfinityTerrain 的 Component/Renderer 与 Engine Adapter 之间的划分已预留 Dots/Job/Burst 的接入边界，但线程模型与数据结构尚未确定，这条路径没有实现。

5.1 评估与调试

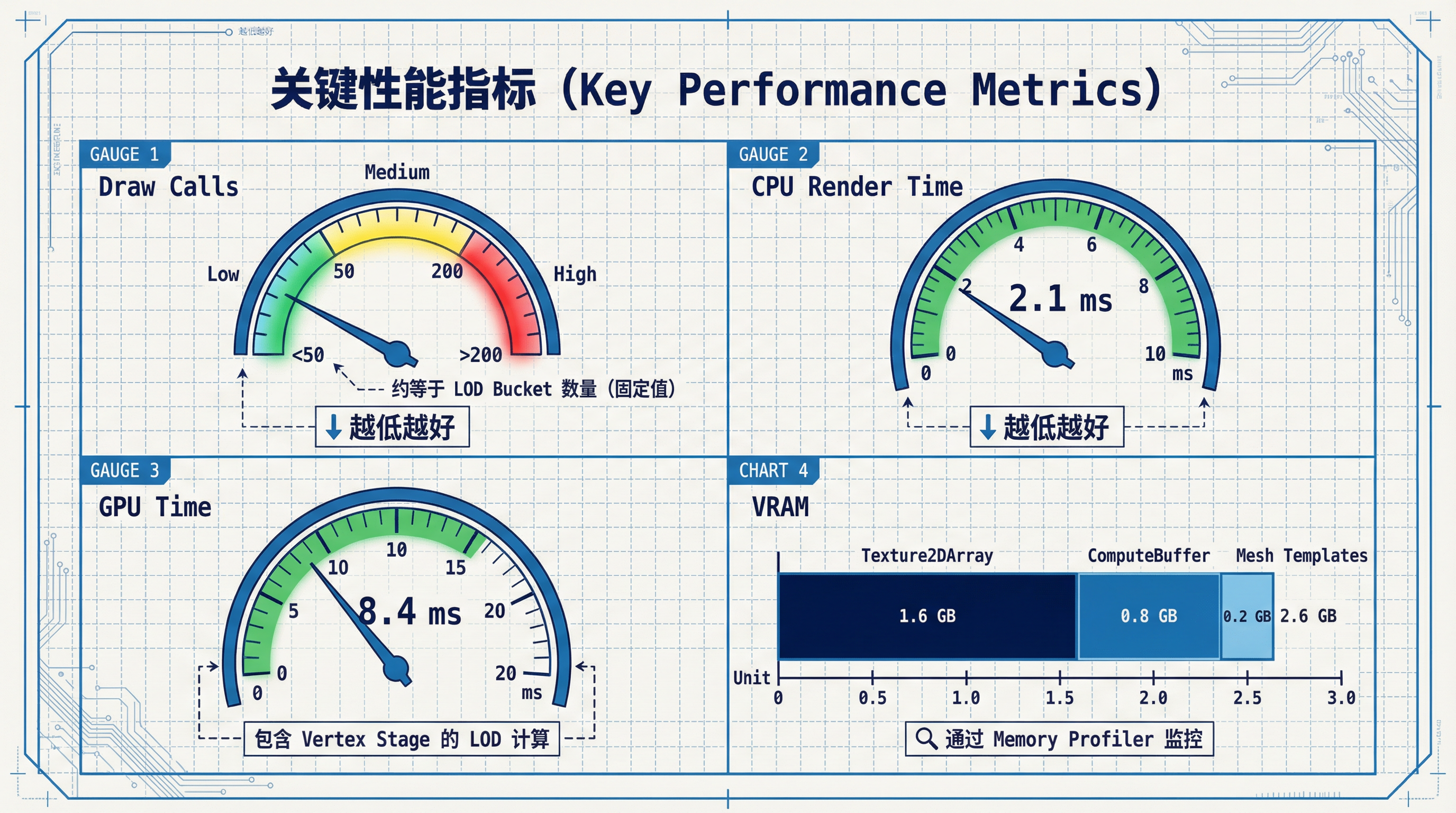

5.1.1 性能指标

对比基线覆盖以下性能指标：

Draw Call / SetPass：通过 Frame Debugger 或 RenderDoc 进行分析。

CPU Render Thread time：利用 Profiler Timeline 监测。

Culling/LOD/Batch time：通过自定义 Profiler marker 监测。

GPU time：通过 GPU profiler 或 RenderDoc 分析。

VRAM：通过 Memory Profiler 与资源统计进行分析。

5.1.2 Debug 视图

系统必须保留以下调试能力：LOD 可视化（LODIndex）、Bounds 可视化（Sector/Section）、边界问题定位（边界顶点 LOD 值、邻接索引一致性）和 Profiler marker。

5.2 约束与失败模式

尺寸关系：TerrainSize / SectionSize / NumQuad 必须满足整数约束。

Transform：默认 axis-aligned；旋转或非一致缩放需要额外适配。

Array 容量：Texture2DArray slice 数受平台限制，超大世界需要分区与 paging。

Layer 上限：实时混合的 Layer 数量需要系统级上限。

动态编辑：运行时频繁修改 Heightmap/Splatmap 会引入同步与拷贝开销，需要低频或局部更新策略。

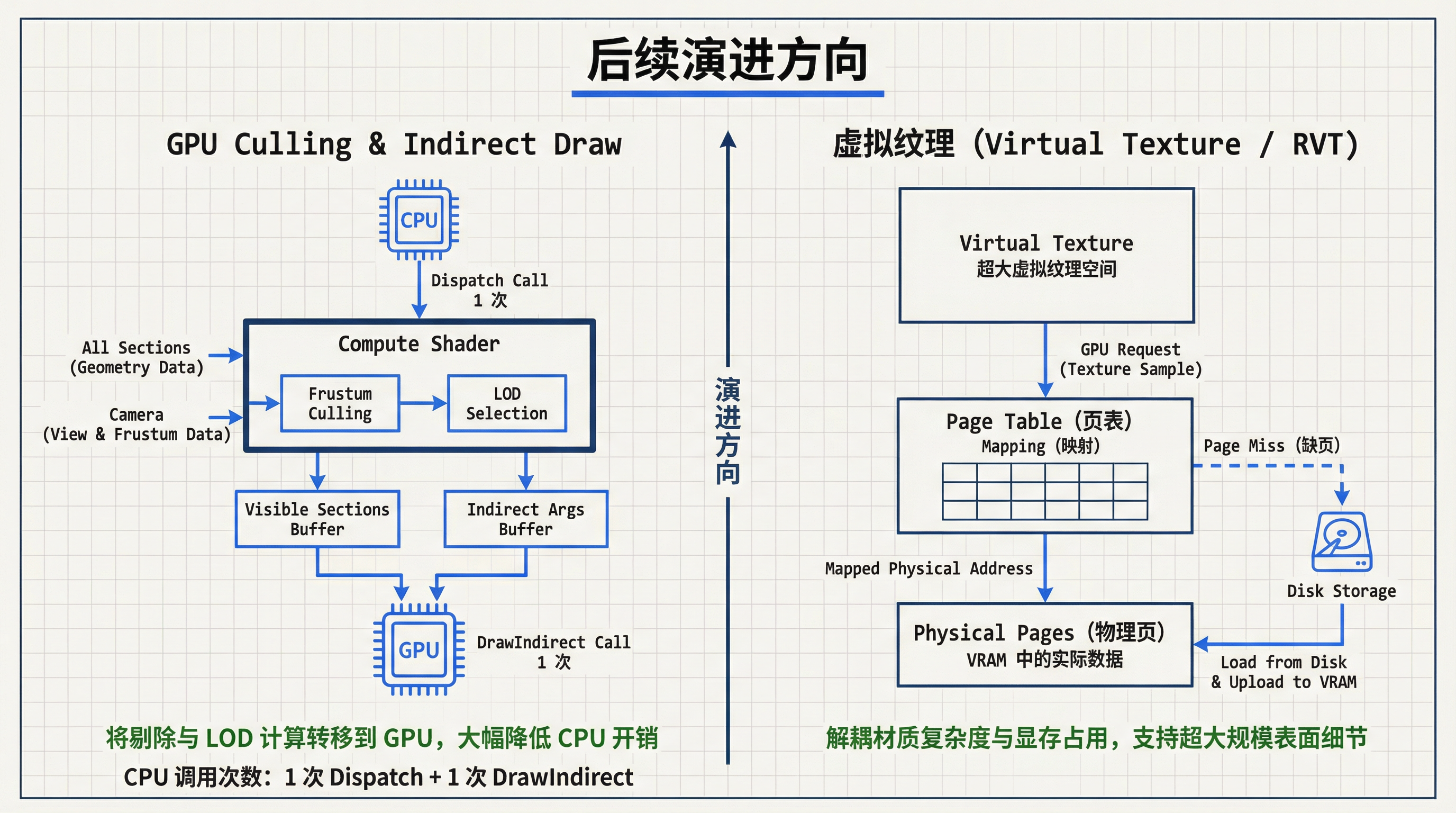

5.3 演进方向

GPU Culling + Indirect Draw：演进路径可拆分为 Compute Frustum Culling、Compute LOD、GPU 构建 indirect args 和 Indirect Draw。每一步都应具备独立收益与可度量指标。

Virtual Texture / RVT：当 Layer 与表面逻辑规模上升时，优先将复杂度迁移到 VT/RVT，以降低实时采样数与带宽压力，并通过 paging 与 cache 机制控制成本。这条路径的核心是 Page Table、Physical Cache 与 Feedback 三件事，属于另一套按需缓存体系，这里不展开。
