InfinityTerrain 的表面系统使用 Texture2DArray 存储 Splatmap 与 Layer Map（Albedo、Normal 等），通过索引访问减少状态切换。这套方案在中等 Layer 数量下工作正常，但 Layer 数量增长后会遇到两道硬墙：一是运行时采样数与贴图驻留的线性增长——URP/Built-in 下每增加 4 个 Layer 就多一个 pass，HDRP 单 pass 最多支持 8 个；二是为整张地形准备高分辨率 Layer 贴图所引发的 VRAM 膨胀，地形面积越大、Layer 越多，全量常驻的显存代价越不可控。

我实现了一套 Runtime Virtual Texturing（RVT）系统来解决这个问题，内部命名 Infinity Virtual Texture。它的核心目标不是把地表渲染变成"一张更大的贴图"，而是把"地表感知分辨率"与"GPU 实际驻留的像素数据"解耦：通过 Page Table + Physical Cache 的按需填充机制，每帧渲染成本收敛到一组明确可控的预算参数，不再随地形面积或 Layer 数量线性增长。

一、VT 基础与设计边界

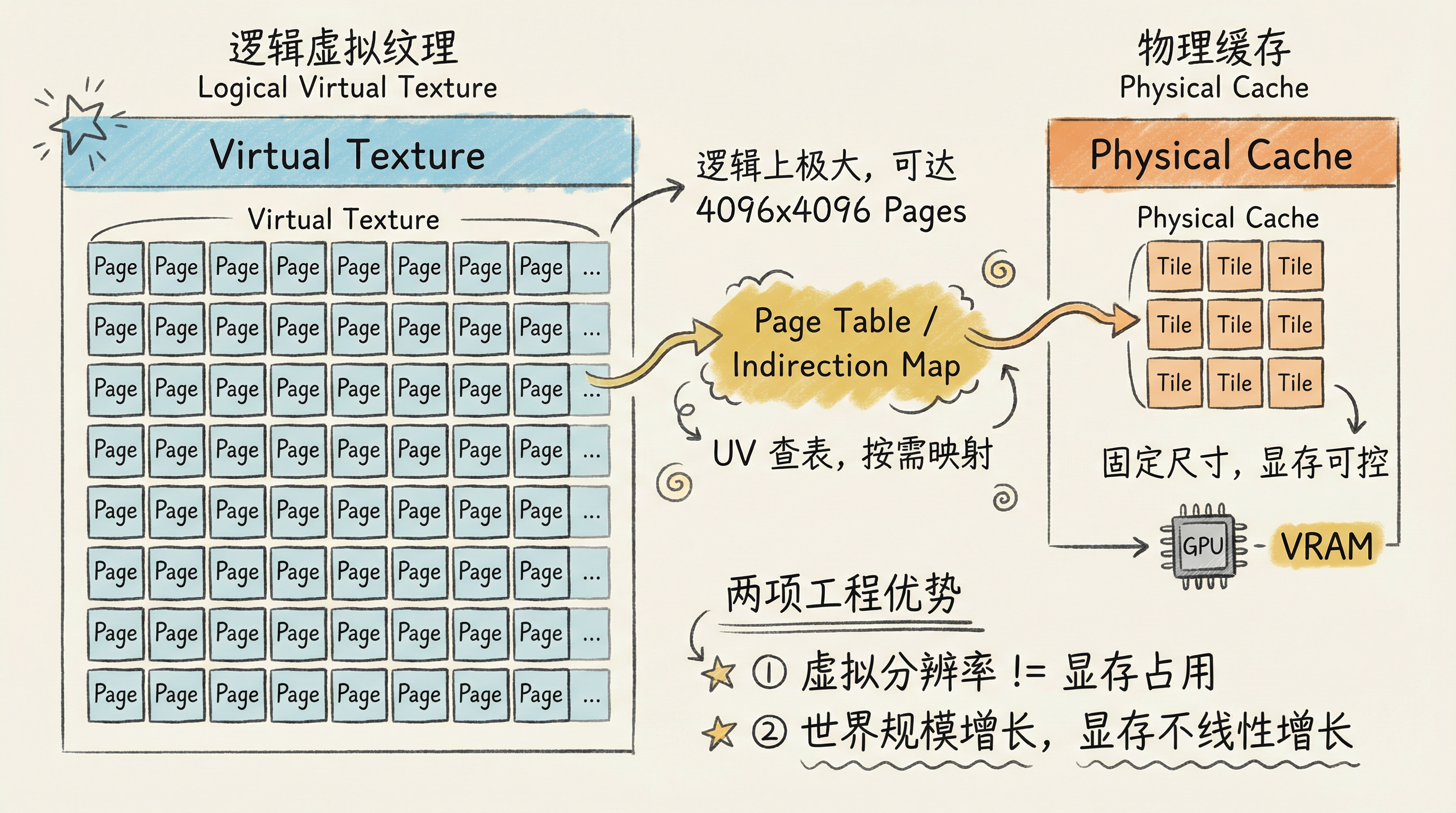

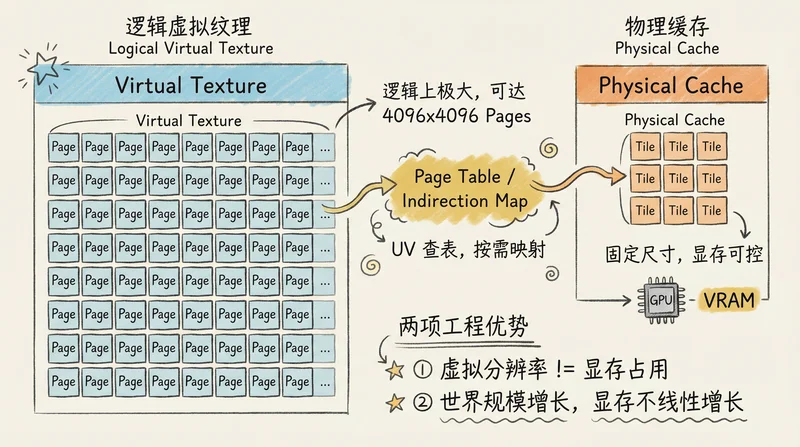

Virtual Texture (VT) 的工程定义是：将一张逻辑上极大的纹理作为按需填充的缓存系统。典型实现是将纹理划分为等尺寸的 Page，并维护一个 Page Table（也称 Indirection Map）。一个固定大小的 Physical Cache 用于存储当前驻留的 Tile 数据。在纹理采样过程中，原始 UV 不直接访问虚拟纹理，而是首先查询 Page Table 以获取 Tile 在 Physical Cache 中的位置，随后进行采样。

这带来两个直接好处：

虚拟分辨率的上限由 Page Table 的规模与编码精度决定，不受 Physical Cache 大小的限制。

显存占用由 Physical Cache 的容量决定，纹理和世界规模的增长不会导致显存需求的线性增加。

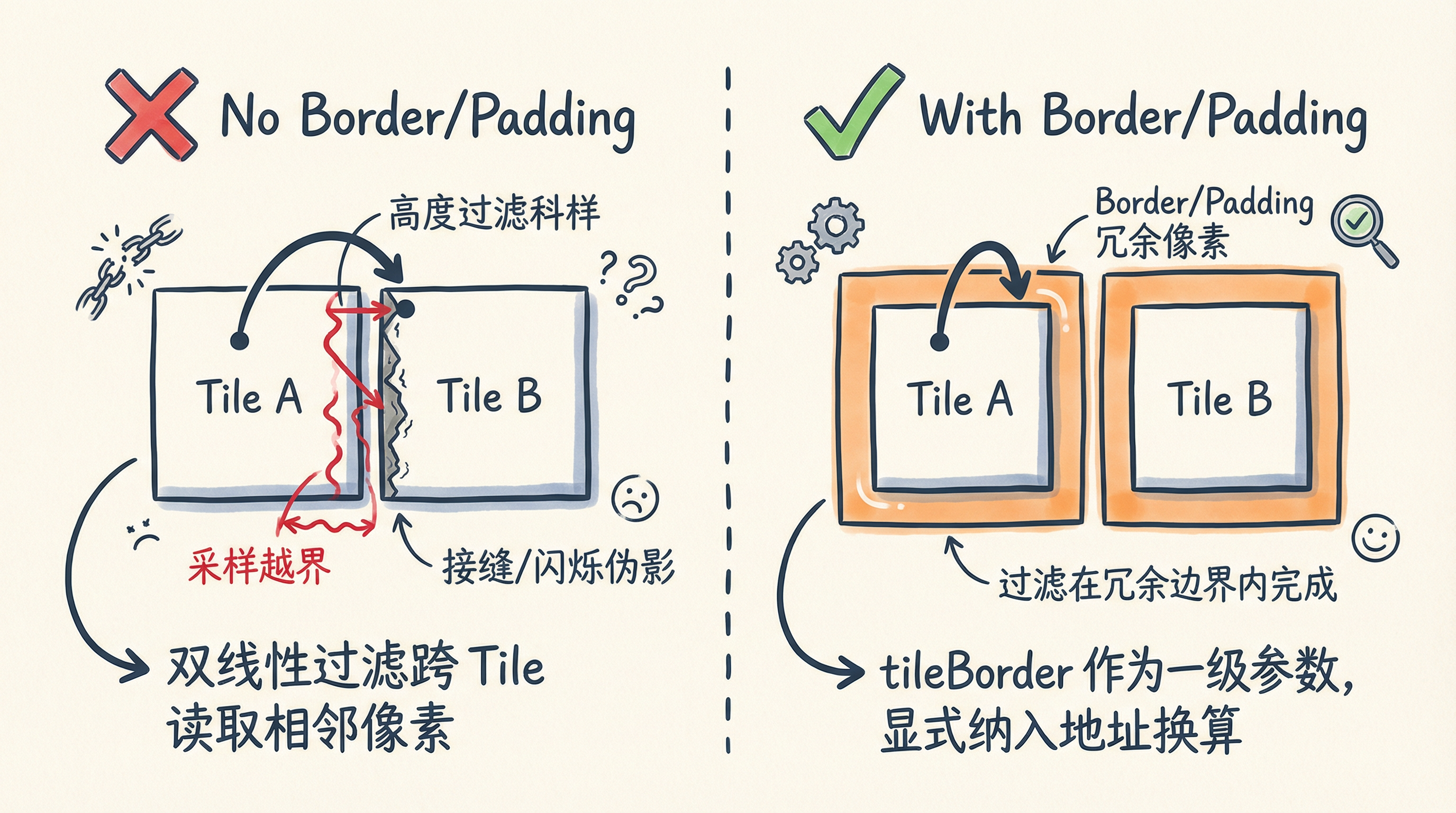

1.1 Border/Padding 的必要性

VT 采样面临 Tile 边界过滤问题。硬件执行双线性或各向异性过滤时会跨越 Tile 边界读取相邻 Tile 的像素，可能导致视觉伪影，如接缝或闪烁。常见做法是为每个 Tile 增加 Border/Padding，确保过滤操作在冗余边界内完成。

Border 定义为一级参数，并将其显式纳入地址换算公式与缓存布局。这消除了"存在 Border 但 UV 未偏移"的隐性错误。

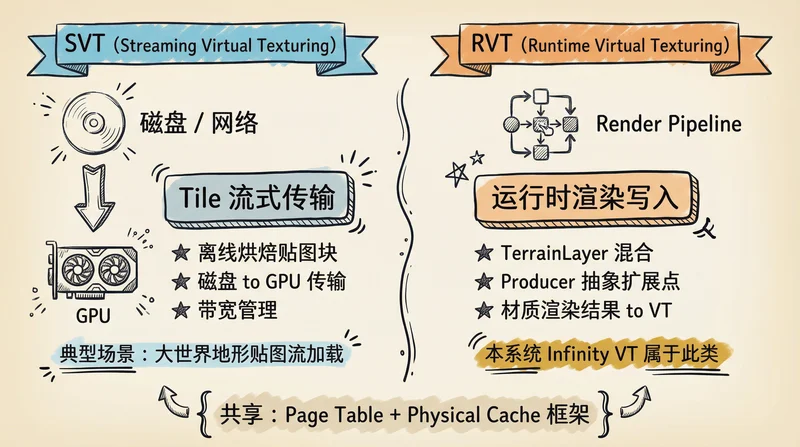

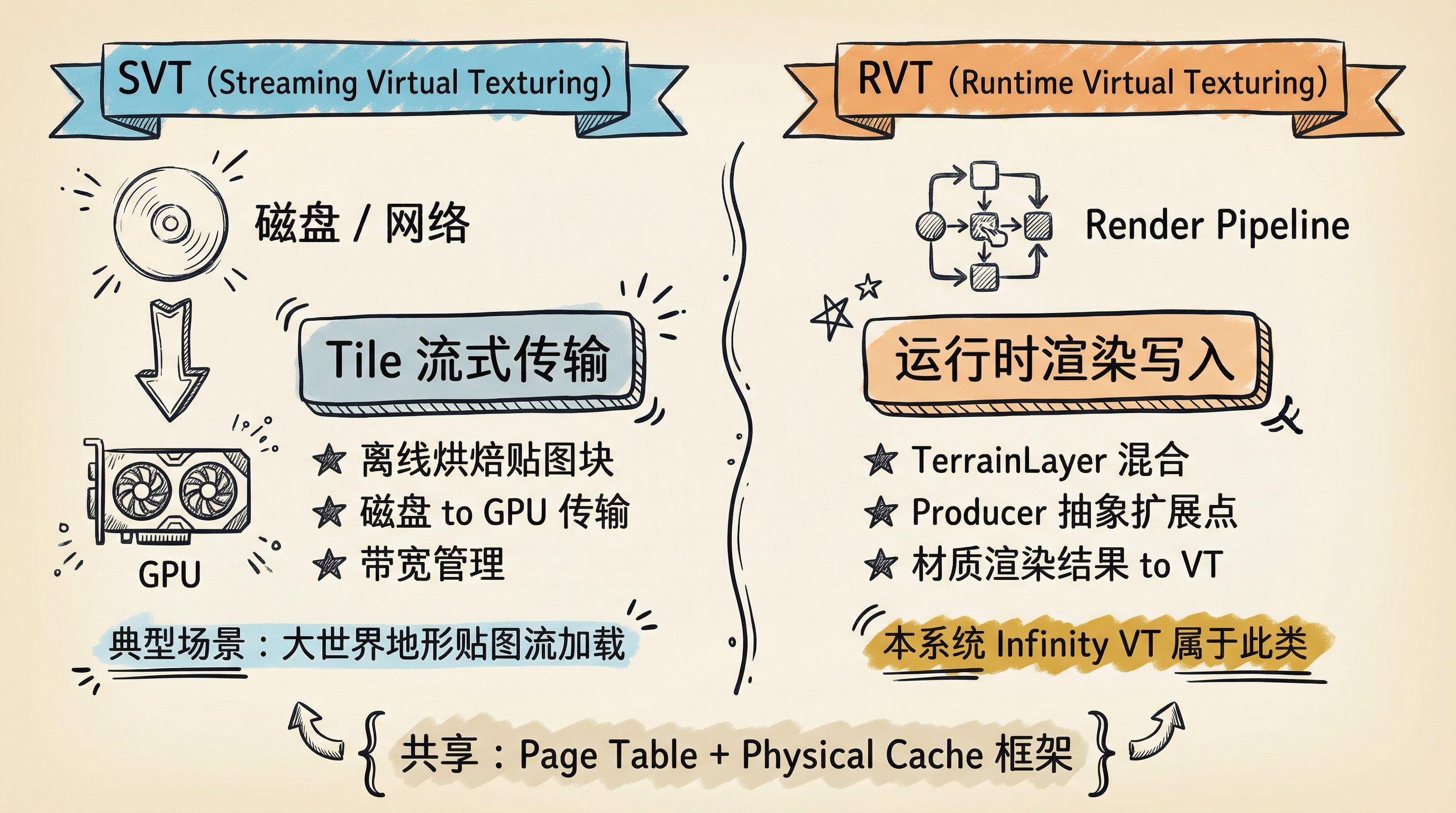

1.2 Runtime Virtual Texturing 与 Streaming Virtual Texturing 的区别

Streaming Virtual Texturing (SVT) 的核心职能是处理"磁盘/网络到 GPU"的 Tile 流式传输。Runtime Virtual Texturing (RVT) 则侧重于"运行时将特定材质或几何体的渲染结果写入虚拟纹理"。在 Unreal Engine 的 RVT 工作流中，典型步骤包括创建 Runtime Virtual Texture Asset、放置 RVT Volume，并配置场景组件将材质结果写入并从中采样。

系统属于 RVT 语义范畴：Tile 内容来源于运行时的渲染组合（例如地表层混合），而非从磁盘读取离线烘焙的贴图块。"Producer 抽象"作为扩展点保留，允许未来将离线资源或其他来源接入同一套 Page Table 与缓存框架。

1.3 核心目标

显存预算可控：Physical Cache 采用固定尺寸设计，从而实现对显存成本的上限控制。

按需更新：仅对当前视野（以及可控的预取区域）所需的 Page 进行更新。

质量连续性：确保画面质量的连续性，避免在视角快速转动或移动时出现明显的清晰度或模糊度跳变。

模块解耦：Producer 模块与缓存机制应保持解耦，以支持后续集成离线资产、网络/磁盘流式传输，或更复杂的 Page 生成路径。

管线无关：设计不依赖于特定的 Render Pipeline 组织方式，核心机制被抽象为 Render Pass、Shader Pass、GPU Readback、Cache 和 Page Table 等组件。

1.4 非目标

Shader 的组织形式不受限于任何特定框架；系统仅要求实现 Feedback 输出和 VT 采样函数这两部分核心契约。

1.5 术语与数据结构

系统涉及以下核心概念。Virtual Texture (VT) 指逻辑层面的巨型纹理，其基本组成单元为 Page，每个 Page 与特定 Mip 级别关联。Physical Cache 是存储实际像素数据的固定尺寸物理纹理缓存，Page Table 则维护 Virtual Page 到 Physical Tile 的映射关系。运行时，Feedback 机制（产物为 Feedback RT）编码当前帧采样所需的 Page ID 及 Mip 级别信息，驱动按需加载；Physical Cache 通过 LRU (Least Recently Used) 策略执行页面置换；每个 Tile 边界保留一圈 Border/Padding 冗余像素，用于消除采样伪影。

典型的 VT 系统需求处理流程为：渲染阶段输出 Page 请求数据，随后在 CPU 或 GPU 端进行分析，并触发纹理加载与更新操作。例如，GDC Trials Rising 的技术分享中提出了一种实现方案：使用独立的渲染 Pass 生成 Page Request Render Target (RT)，其中存储 (x, y, mip) 信息，并由 CPU 对该 RT 进行分析以生成加载请求。Infinity VT 将上述流程解耦为 Need、Supply 和 Query 三个独立的子系统。

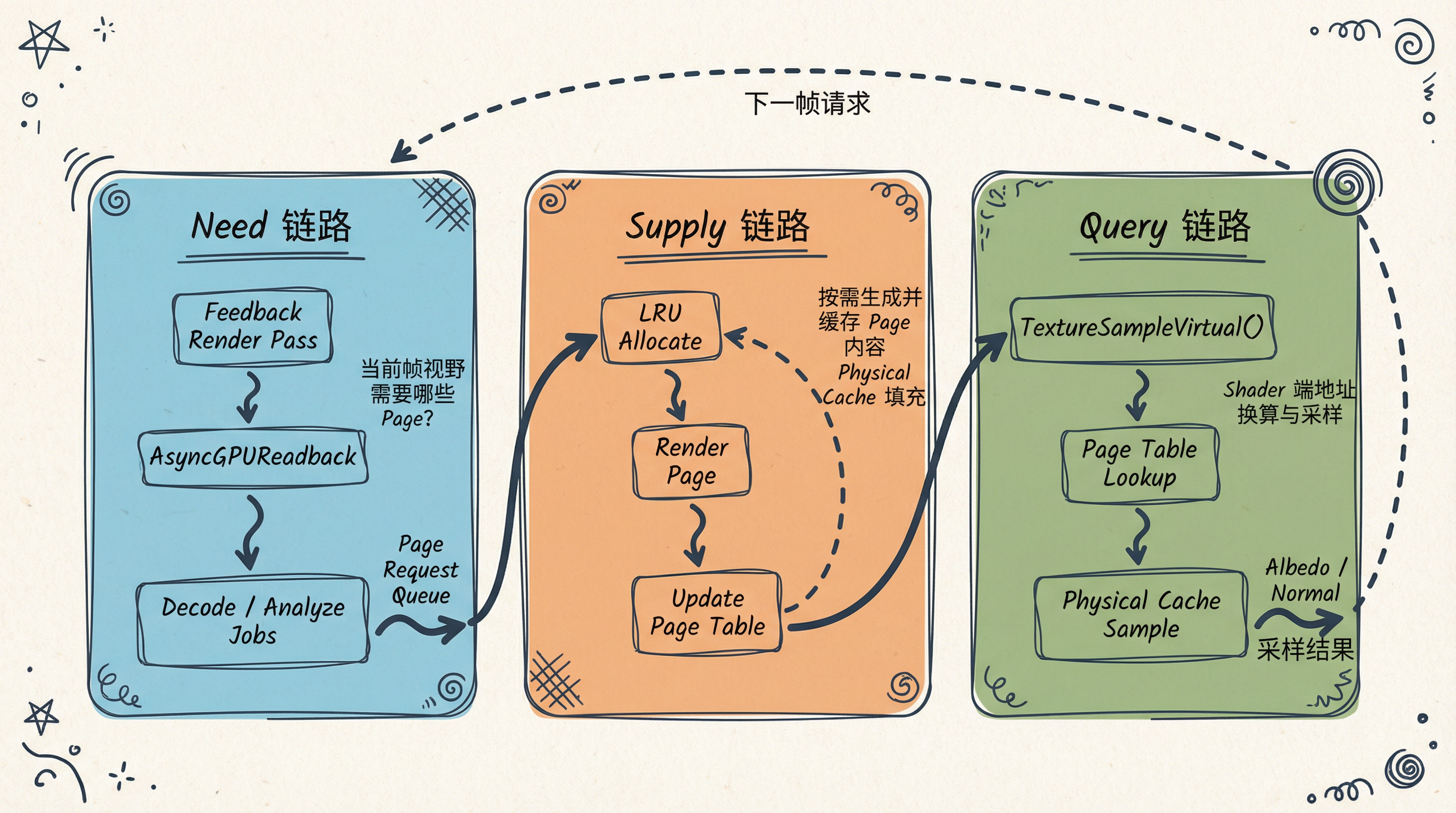

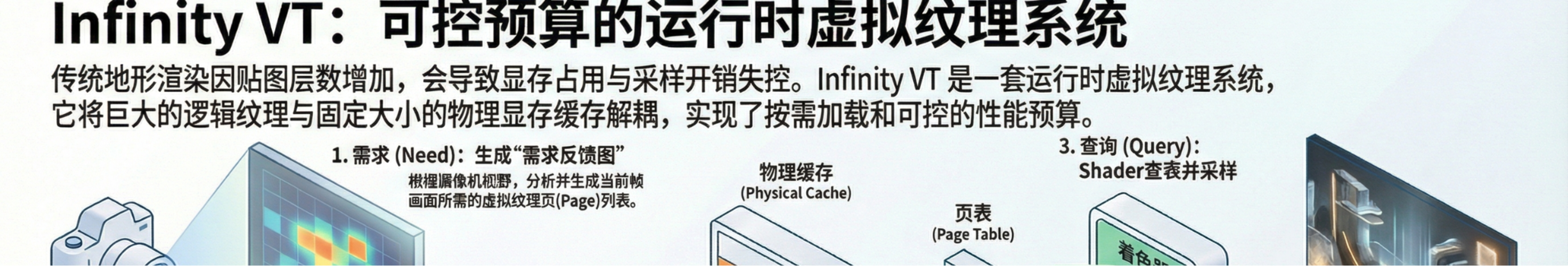

二、Need / Supply / Query 链路设计

系统的核心数据流围绕 Page Table、Physical Cache 与 Feedback 机制构建，将虚拟纹理的"需求生成(Need)" -> "内容供给(Supply)" -> "数据查询(Query)" 三个环节清晰地解耦。

Page Table Texture 负责将 Virtual Coordinate 映射至 Physical Tile。

Physical Cache 用于存储 Tile 的像素结果，例如当前实现中的 Albedo 和 Normal RenderTexture。

Feedback、AsyncGPUReadback 和 LRU 机制共同驱动 Page Request 和缓存置换。

Tile 内容在运行时通过渲染生成，并写入 Physical Cache。

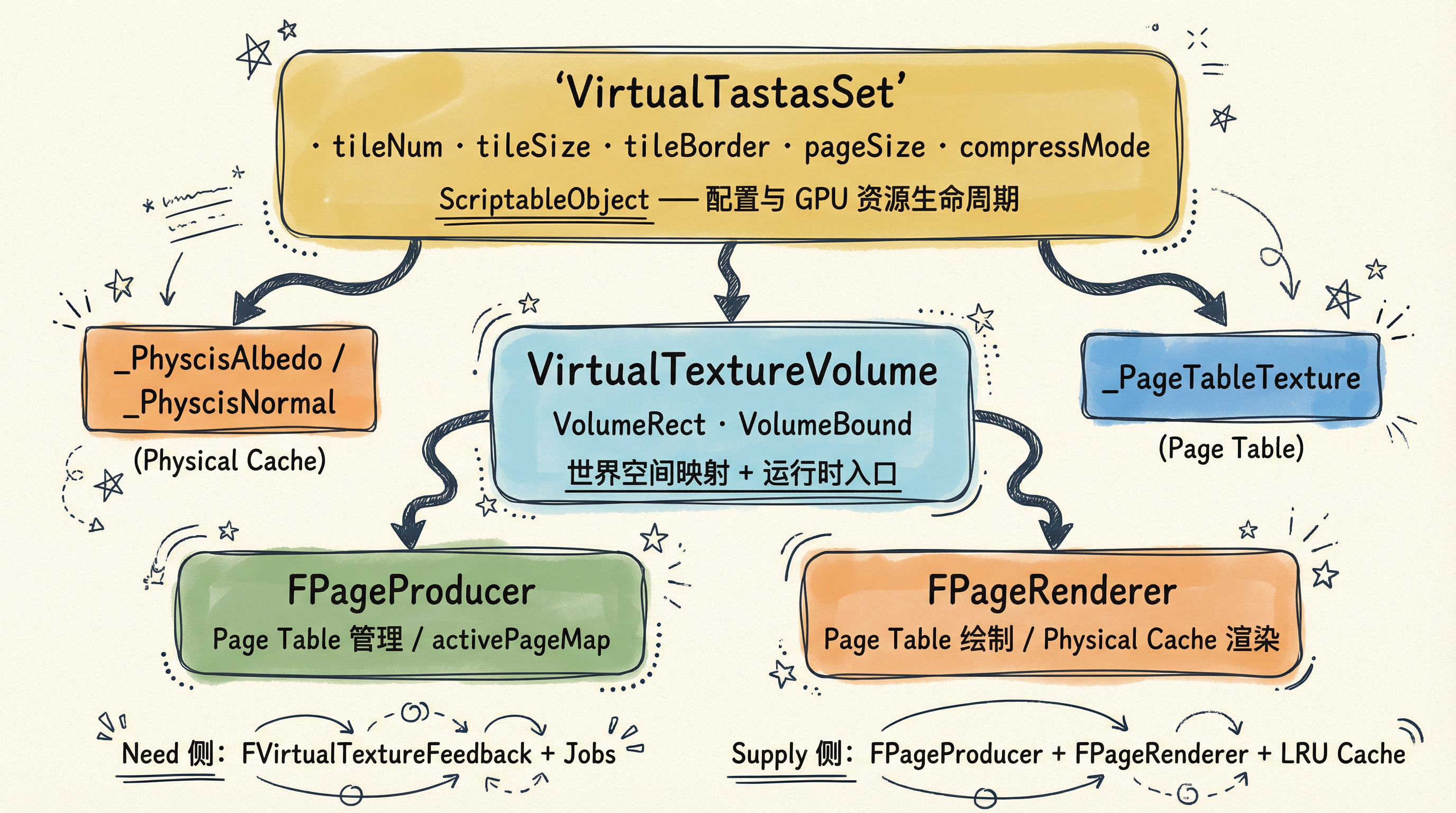

三、运行时对象与数据契约

运行时对象划分为配置资源、空间入口、需求侧与供给侧四类。

3.1 VirtualTextureAsset：配置与 GPU 资源生命周期

VirtualTextureAsset 采用 ScriptableObject 统一管理核心参数与 GPU 资源创建。核心参数是：

tileNum：物理缓存 Tile grid 的边长，决定槽位总数为 tileNum * tileNum。

tileSize：Tile 的有效像素边长。

tileBorder：Tile 周围的 padding 像素。

pageSize：Page Table 分辨率（以 Page 为单位的边长）。

compressMode：压缩模式抽象开关，当前作为扩展点预留。

它创建并维护这些 GPU 资源：

Physical Cache：例如 _PhyscisAlbedo、_PhyscisNormal。

Page Table：例如 _PageTableTexture，格式为 RGBA8，采用 Point 采样。

全局参数：_VTPageParams、_VTPageTileParams 等，用于 Shader 地址换算。

3.2 VirtualTextureVolume：空间映射与运行时入口

VirtualTextureVolume 定义 RVT 覆盖的世界空间范围，并将世界坐标映射至虚拟 UV。关键参数为：

VolumeRect = (xMin, yMin, width, height)：世界空间投影矩形，用于计算 [0,1] 范围内的虚拟 UV。

VolumeBound = (centerX, centerY, centerZ, size)：用于 Shader 侧进行范围 mask，以避免越界采样。

它持有两个运行时核心组件：

FPageProducer：负责 Page Table 结构与活跃页映射管理。

FPageRenderer：负责 Page Table 绘制与页面渲染至 Physical Cache。

3.3 FVirtualTextureFeedback + Jobs：需求侧链路

需求侧根据当前帧画面推导出所需的页集合。链路步骤为：

Feedback Render Pass：专用的 Shader Pass，将 pageUV 与 requestMip 输出至 Feedback RT。

AsyncGPUReadback：异步回读低分辨率反馈图。

Decode/Analyze Jobs：使用 Burst Job 对回读数据进行解码、去重、过滤非法值，生成请求队列，并同步更新 LRU 活跃状态。

3.4 FPageProducer + FPageRenderer + LRU Cache：供给侧链路

供给侧根据请求队列，将页填充至有限的 Physical Cache，并同步更新 Page Table。具体操作为：

LRU Allocate：从缓存中分配一个 Tile slot 承载新页。若发生复用，旧页映射需执行 invalidate 操作。

Render Page：将页对应的世界空间区域渲染至 Physical Cache 的指定 Tile 矩形。

Update Page Table：将 virtual page 到 Tile 的映射关系写入 Page Table Texture，供 Shader 查表。

3.5 Shader Contract：CPU 与 GPU 间的数据契约

Shader Contract 定义 CPU 与 GPU 之间的数据接口，避免工程后期因非正式约定引入兼容性问题。

3.5.1 全局资源与参数

全局纹理列表

_PageTableTexture: 存储 Page Table 或 Indirection Map，采样方式为 Point。

_PhyscisAlbedo、_PhyscisNormal: Physical Cache 的输出纹理。

全局参数列表

_VTVolumeRect: 用于将世界空间坐标映射至虚拟 UV 坐标。

_VTVolumeBound: 用于定义范围 Mask。

_VTMipCount: 定义最大 Mip 级别数。

_VTPageParams: 页参数集合。

_VTPageTileParams: 页 Tile 参数集合。

_VTFeedbackParams: Feedback 参数集合。

3.5.2 编码上限约束

Shader Contract 规定了两个关键的编码上限：

Tile 坐标编码上限：Page Table 使用 8-bit 编码 Tile 坐标，这约束了 Tile 总数上限为 256 * 256。

虚拟页坐标编码上限：Feedback 机制采用 12-bit 编码 Page UV 坐标，这约束了 Page Size 上限为 4096 * 4096。若需支持更大的 Page Table，则必须采用更高精度的编码或载体，例如 RG16 或结构化 Buffer。

四、Need 链路：Feedback 生成、编码与 CPU 处理

Need 链路的核心职责是根据当前视锥，生成需要被加载或保持活跃的 Page 集合。

4.1 Feedback Pass 输出内容

Feedback Render Pass 针对纳入 RVT 的地表对象执行专用 Shader Pass，输出像素级数据：

pageUV：离散化的页表坐标。

mipLevel：基于屏幕空间 footprint 推导的请求 Mip 级别。

业界实践中，通常采用较小尺寸的 Page Request RT（例如 1/4 分辨率并结合 jittering），以降低带宽和数据读回开销。Page Request 通常以 (x, y, mip) 三元组形式表达。Infinity VT 采用低分辨率 Feedback RT 方案，将数据吞吐量和系统稳定性控制在预设性能预算内。

4.2 ddx/ddy 推导 Request Mip 级别

Request Mip 级别的推导基于 ddx/ddy 指令对屏幕像素 UV footprint 的估计。先计算连续 Mip 值，随后进行 clamp 操作和 mipBias 微调，最终写入 Feedback RT。这是 VT 业界实现中的常见做法。

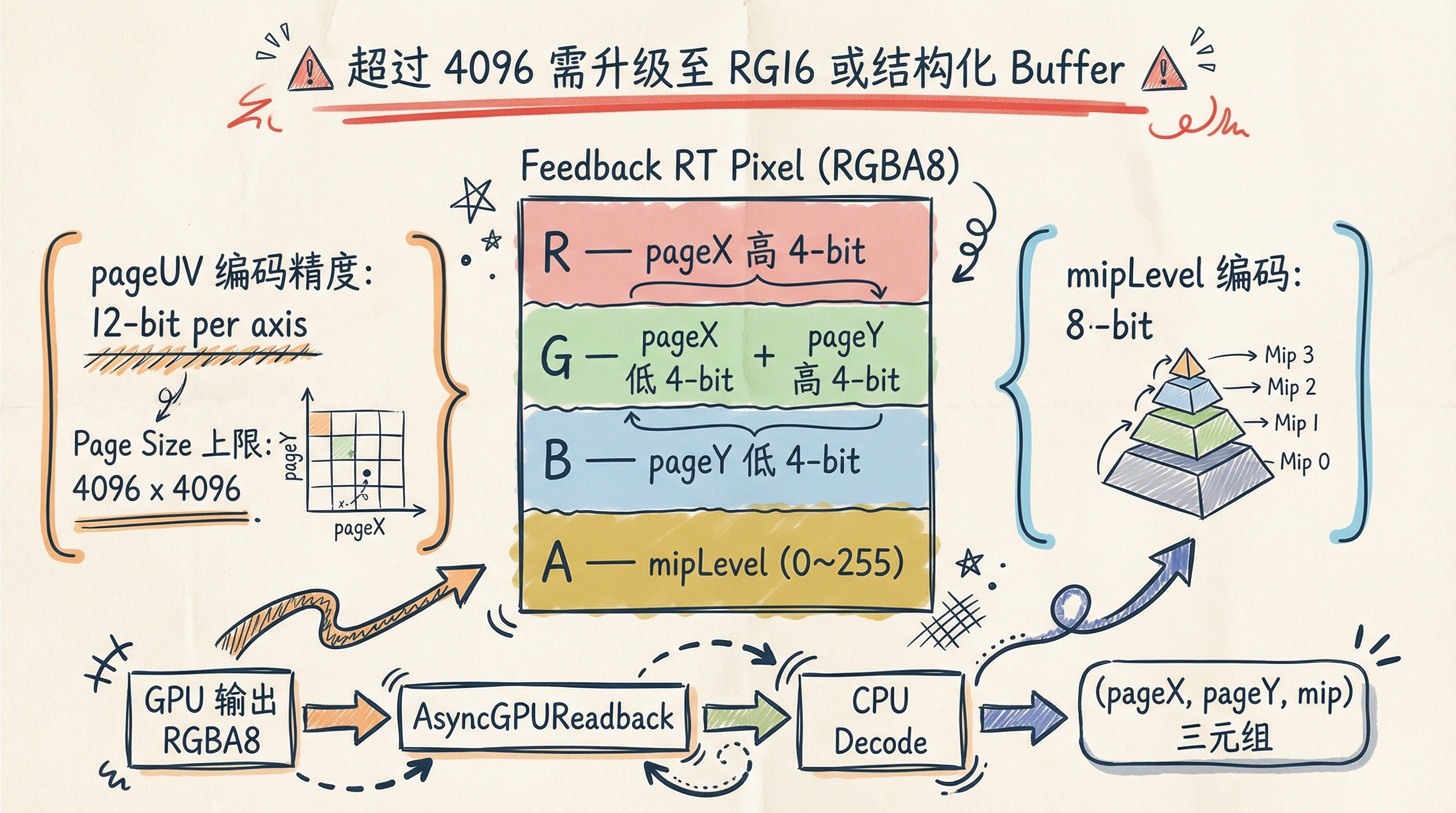

4.3 12-bit pageUV 与 8-bit mipLevel 的编码格式

为将 Feedback 数据封装至 RGBA8 格式的 RT，编码方案为：

RGB 通道：承载 pageUV，每轴精度为 12-bit。

A 通道：承载 mipLevel，范围为 0 至 255。

编码目标在于确保 CPU 端解码后能够稳定恢复离散的 pageXY 和 mipLevel，并有效过滤无效请求值。

4.4 请求生成的工程策略

请求生成阶段执行三类操作：

去重 (Deduplication)：消除同一帧 Feedback 中重复的请求，以防止请求队列过度膨胀。

过滤 (Filtering)：排除非法值和越界值，避免写入未定义的页表项。

LRU 触碰 (LRU Touch)：对于已加载页的重复请求，不将其重新加入队列，但更新其在 LRU 机制中的最近使用状态。

系统稳定性通过三个控制点实现：

Feedback 对齐策略偏向保守（例如采用 ceil），以减少临界像素的漏报。

扩大 Feedback 覆盖区域，以减轻摄像机转动时的突兀感。

pageRenderLimit 限制每帧可生成的页数，以避免 GPU 成本出现尖峰。

4.5 CPU 侧反馈处理：Jobs/Burst 的数据路径

CPU 端把 Feedback RT 转换为可用的 Page Request Queue，同时控制处理开销。流程分为两个 Job：

Decode Job：负责将 RGBA8 格式的 Feedback 数据解码为 (pageId, mip) 结构。

Analyze Job：执行去重、过滤、检查页面加载状态，并将有效的 Page Request 写入请求队列，同时更新 LRU 状态。

计算开销主要取决于 Feedback RT 的像素数量与去重结构的设计。实现上，避免临时分配是硬约束：处理容器用 NativeArray / NativeList，消除热点循环中的 GC 压力。

五、Supply 链路: LRU 置换、页面生成与页表更新

Supply 链路的核心操作包含三个步骤：分配 Tile slot、将像素数据写入 Physical Cache，以及更新 Page Table 映射。

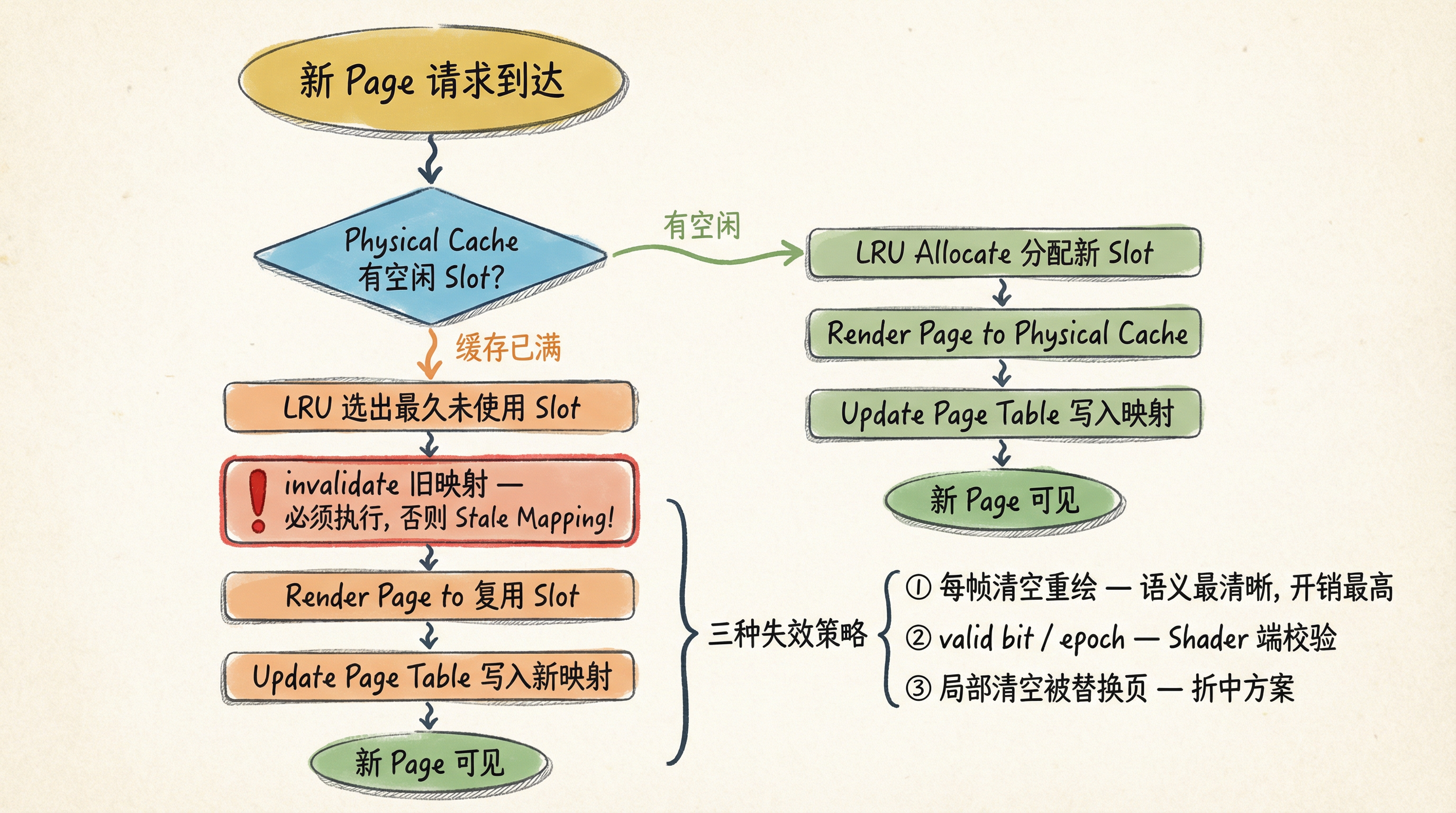

5.1 LRU 分配与失效

当请求队列中出现一个未加载的虚拟页时，LRU Replacement 流程为：

从 LRU Cache 中获取一个可用的 Tile slot。

若该 slot 先前承载其他虚拟页，则必须在 activePageMap 中使旧映射失效（invalidate）。

建立新虚拟页到该 Tile slot 的映射关系，随后进入"渲染填充"阶段。

5.2 页面渲染：将地表层渲染至物理缓存

页面内容通过运行时对地表层（TerrainLayer、Alphamap）的渲染组合生成。Supply 链路接收到页面请求参数后，确定该页对应的世界空间区域，并将该区域渲染到 Physical Cache 的目标 Tile 矩形内。

Physical Cache 的 Tile 矩形定义如下：

有效内容尺寸为 tileSize x tileSize。

周围环绕一圈 Border，形成 (tileSize + tileBorder * 2) x (tileSize + tileBorder * 2) 的实际占用尺寸。

渲染写入时，Tile 的目标区域为 tilePadding 对齐的矩形（rect）。这确保了地址换算与纹理过滤策略的一致性。

5.3 页表更新：通过 Instanced Draw 更新映射

Page Table Texture 维护着 virtual page 到 physical tile 的映射关系。更新策略为：

遍历 activePageMap，为所有活跃页生成 instance 数据。

使用 instanced draw 指令，将映射信息绘制到 Page Table Texture 对应的 cell rect 区域。

Page Table 当前使用 RGBA8 格式编码映射信息：

R 通道：存储 tileX 坐标（0..255），量化为 tileX / (tileNum - 1)。

G 通道：存储 tileY 坐标（0..255），量化为 tileY / (tileNum - 1)。

B 通道：存储 mipLevel（0..255），量化为 mipLevel / (mipCount - 1)。

A 通道：保留，可用于存储 valid bit 或 epoch/版本号。

5.4 页表失效语义：三种实现策略

当 Tile slot 被复用时，若旧映射未及时失效，Shader 可能读取到 Stale Mapping，导致采样到错误内容。明确的"失效语义"是这个设计的关键点，有三种策略：

每帧清空：每帧清空 Page Table，随后重绘所有活跃映射。语义清晰，但计算开销较高。

Shader 端校验：在 Page Table 中写入 valid bit 或 epoch 信息，并在采样时由 Shader 端显式校验。避免了全量清空，但要求 Shader 具备 fallback 机制。

局部清空：维护一个"被替换页列表"，并对列表中页对应的 rect 进行局部清空。开销介于前两者之间。

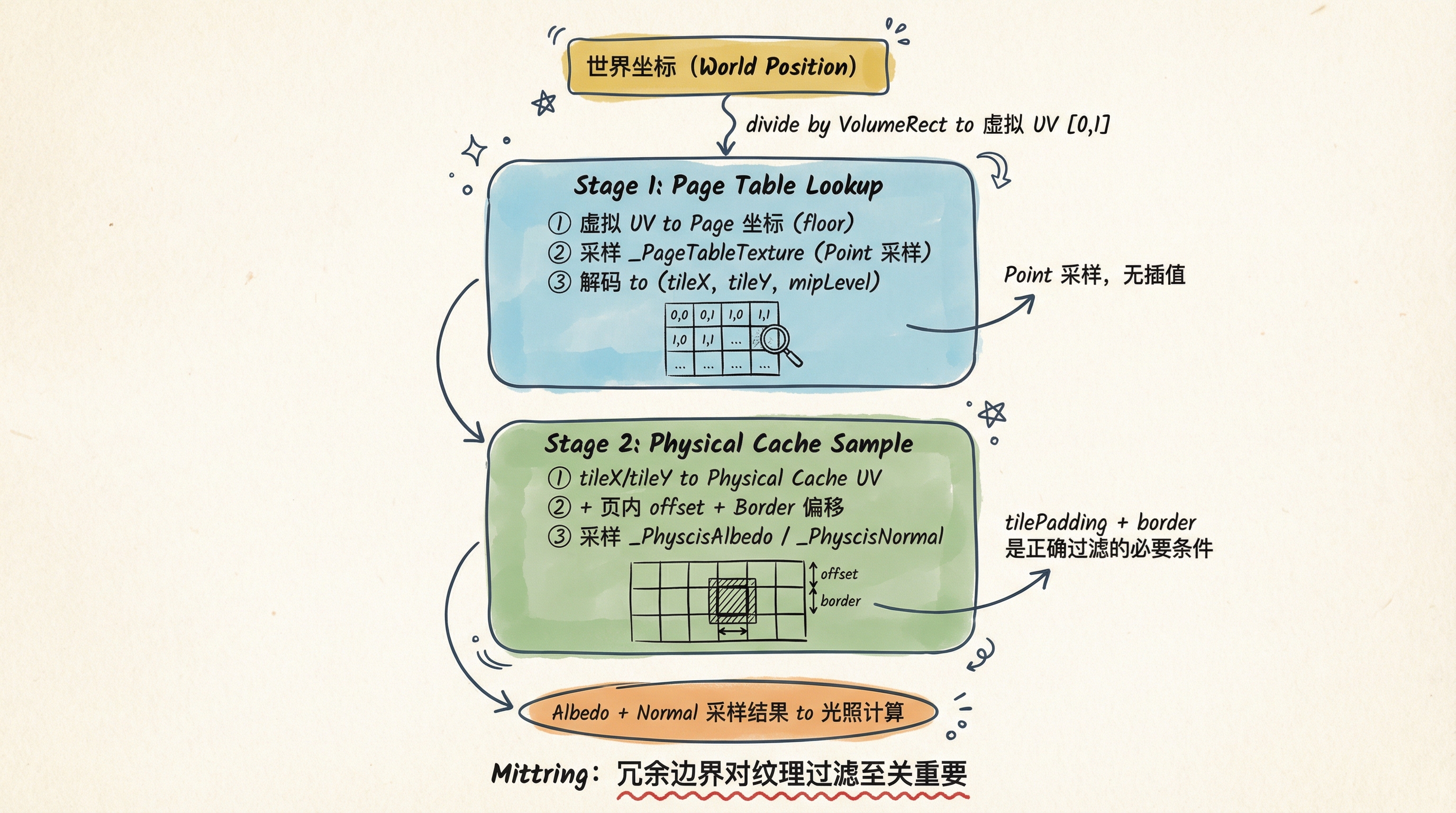

六、Query 链路：Shader 地址换算与采样

VT 采样在 Shader 端通过固定入口函数（例如 TextureSampleVirtual()）实现，包含地址转换与纹理采样两个核心步骤。

Lookup (查表)：通过世界坐标计算虚拟 UV，进而确定 Page Table 中的页表 cell，读取 Page Table 以获取 Tile 坐标和 mip 级别。

Sample (采样)：利用 Tile 坐标、页内 offset 和 Border 偏移量，计算 Physical Cache UV，最终对 Physical Cache 进行采样。

tilePadding 和 border 的引入是实现正确过滤的必要条件。Mittring 在 VT 相关的技术文档中明确指出，冗余边界对于纹理过滤至关重要。

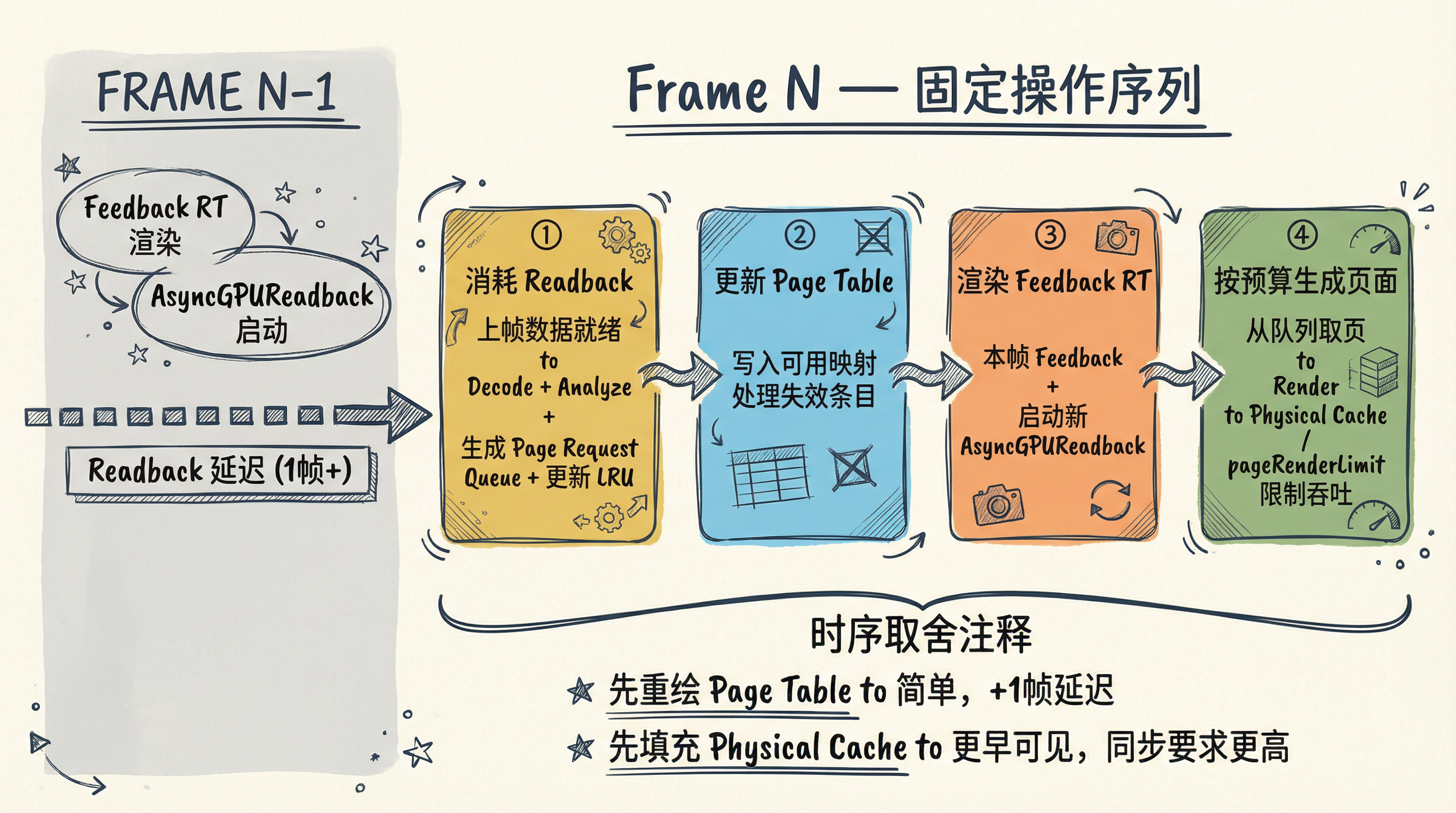

七、帧内时序：Readback 延迟与新页可见性

Feedback 与 Readback 机制会引入一帧或多帧的固有延迟。为确保逻辑一致性，系统需固定每帧的操作序列，以避免在不同平台或渲染时序中产生逻辑分叉。

当前稳定的帧序列分四步：

消耗 Readback：若上一帧的 Readback 数据已就绪，系统将执行 Decode 和 Analyze 操作，生成新的页面请求并更新 LRU 状态。

更新 Page Table：写入可用的页面映射，并处理失效的映射条目。

渲染 Feedback RT：渲染本帧的 Feedback Render Target，并启动新的 AsyncGPUReadback 操作。

按预算生成页面：从请求队列中取出有限数量的页面，渲染至 Physical Cache，并更新映射结构。

Page Table 重绘与 Physical Cache 填充的相对执行顺序，直接影响新页面的可见时间：

先重绘 Page Table 再填充 Physical Cache：新页通常需等待下一次 Page Table 重绘才能生效，这会引入额外的 1 帧延迟，但依赖关系更为简单。

先填充 Physical Cache 再重绘 Page Table：新页可更早生效，但对资源状态、依赖管理和同步机制的要求更为严格。

核心系统仅暴露明确的时序点与资源接口，将时序取舍的决策权留给具体管线的接入层。

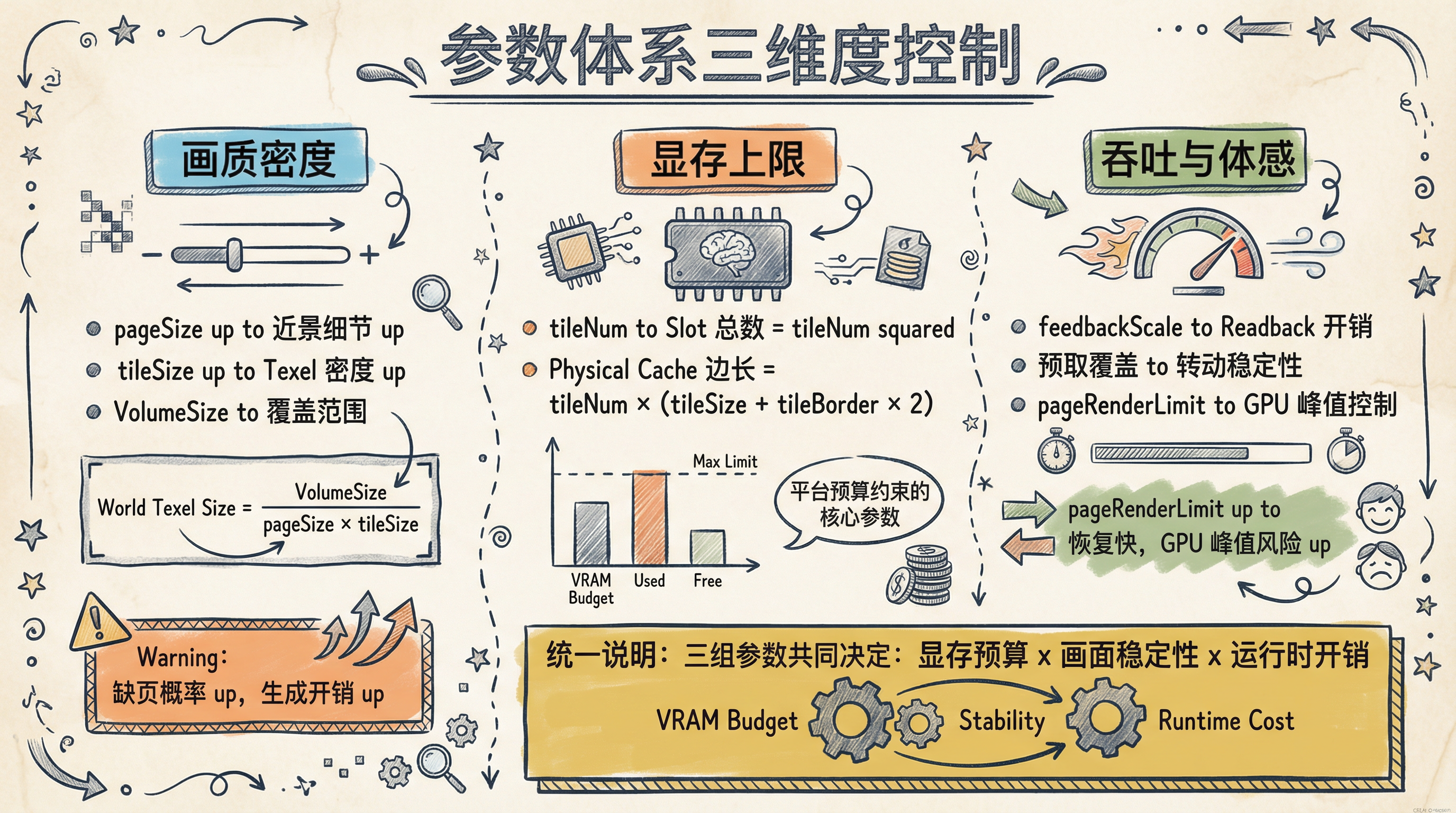

八、参数调优与调试

8.1 世界分辨率：World Texel Size

Mip0 的理论 Texel 密度近似公式为：

[公式待补充]

增大 pageSize 或 tileSize 可提高近景细节，但同时会提高缺页概率与页面生成开销。

8.2 显存上限：Physical Cache 尺寸

Physical Cache 的边长（像素）由这些参数决定：

[公式待补充]

显存占用近似值（以两张 Physical Cache 为例）：

[公式待补充]

在工程实践中，tileNum 更易受平台预算约束。它直接决定了槽位总数与缺页概率，也直接限定了显存上限。

8.3 缺页体感与吞吐：三个控制变量

Feedback RT 分辨率（或 feedbackScale）：分辨率降低可节省开销，但会增加漏报风险与粒度误差；分辨率提高可增强稳定性，但会增加 Readback 开销。

预取覆盖：Feedback 覆盖范围略大于主视锥，用于降低快速视角转动时的突兀感。

pageRenderLimit：限制每帧最大页面生成数量，用于避免 GPU 性能尖峰。其代价是恢复清晰的速度将变慢。

调试和性能分析（Profiling）是核心组件，默认提供一系列可视化工具与性能计数器支持问题定位，为 Stale Mapping、渲染卡顿等常见问题提供确定性的定位路径。

8.4 可视化工具

Feedback RT 可视化：直接显示 GPU 输出或解码后的 pageXY / mipHeatmap，用于分析系统请求的页面分布与 Mip-level 需求。

Page Table 可视化：通过不同颜色通道展示页表状态，其中 RG 通道可用于显示 Tile 坐标，B 通道显示 Mip-level。

Physical Cache 可视化：在物理缓存上叠加 Tile 网格、Tile ID 或 LRU 顺序，用于检视缓存的实时占用与替换情况。

8.5 核心性能计数器

requestsPerFrame：每帧请求的页面总数。

filledPerFrame：每帧成功填充到缓存的页面数。

evictionsPerFrame：每帧因缓存空间不足而被淘汰的页面数。

cacheOccupancy：物理缓存的当前占用率。

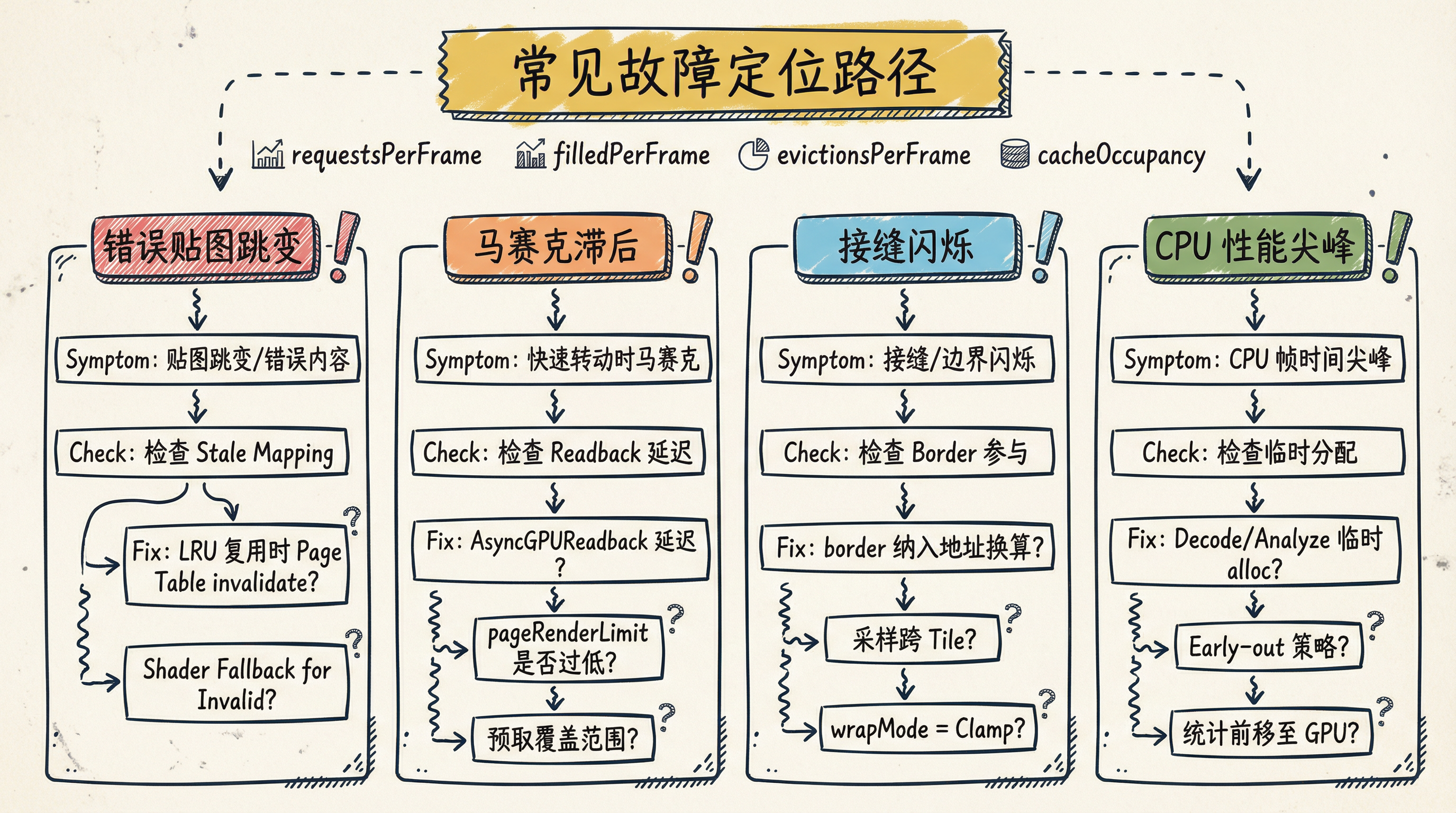

8.6 常见故障定位

错误贴图跳变：优先检查 Stale Mapping 问题。需验证在使用 LRU 策略复用缓存时，对应的 Page Table 条目是否被正确失效，以及着色器（Shader）是否具备针对无效（Invalid）状态的降级（Fallback）处理逻辑。

快速转动时的马赛克滞后：优先检查 AsyncGPUReadback 延迟与 pageRenderLimit 设置是否合理。其次，需要评估预取（Prefetching）覆盖范围与粗 Mip-level 的保底策略是否有效。

接缝闪烁：检查 border 或 padding 是否参与了地址换算。同时，确认纹理采样是否跨越了 Tile 边界，以及 wrapMode 是否设置为 Clamp。

CPU 性能尖峰：检查 Decode 或 Analyze 阶段是否存在临时的内存分配。审查去重与过滤逻辑中是否存在可以提前退出的（Early-out）策略，并评估是否需要将统计任务前移至 GPU 执行。

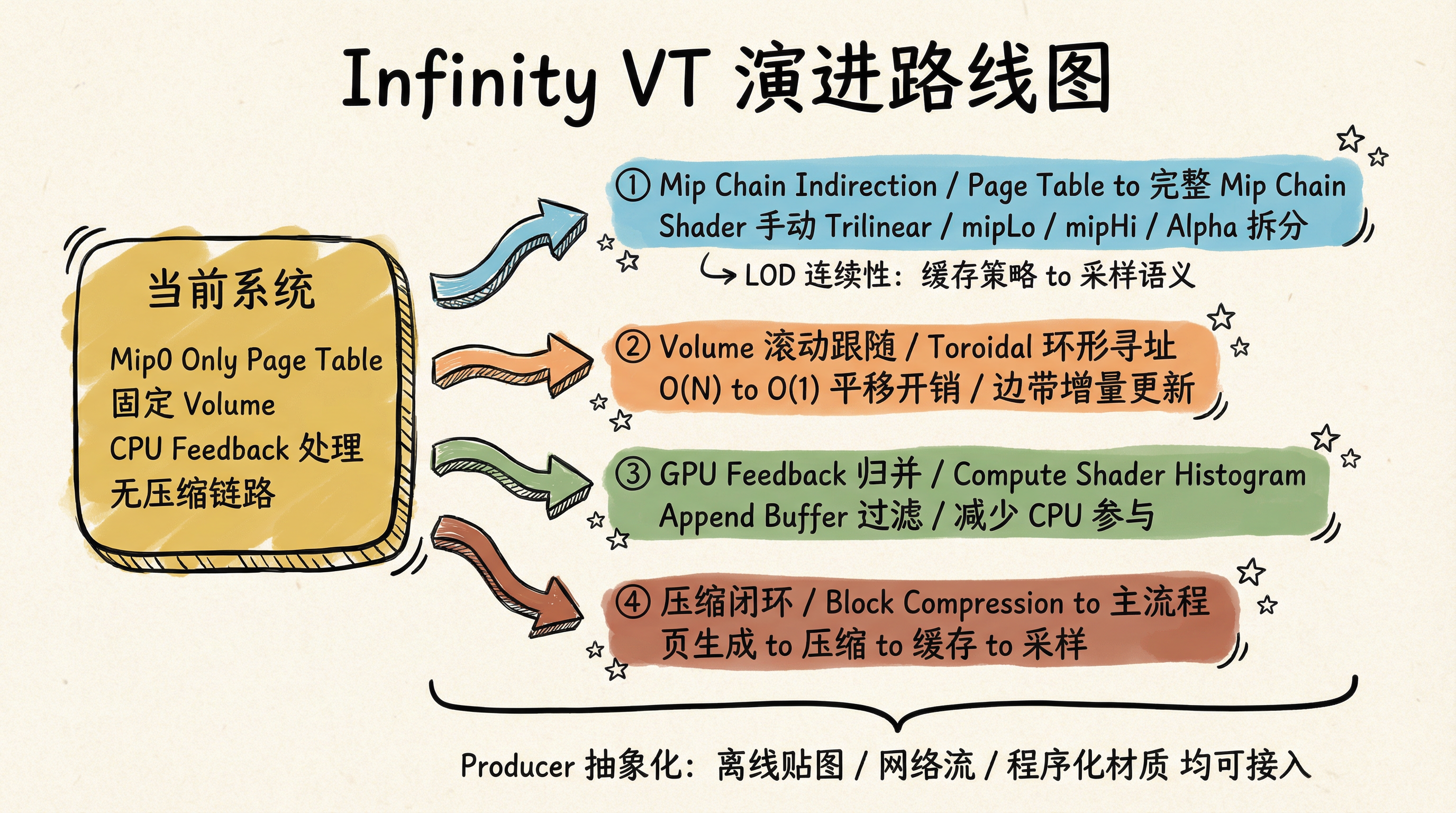

九、已知限制

Physical Cache 尺寸固定、作为显式参数传入，显存占用不随地形面积线性增长。pageRenderLimit 把每帧页面生成的吞吐量卡住，大量缺页时 GPU 不会出性能尖峰。Feedback RT 的分辨率决定了请求生成带宽和 AsyncGPUReadback 的数据量。CPU 侧的 Decode 与 Analyze 是高度数据并行的密集循环，可通过 Unity Jobs 拆分任务、Burst 生成 SIMD 友好的代码路径，工作量稳定为按 Feedback RT 像素数线性增长的固定开销。页面内容来自运行时对 TerrainLayer、Alphamap 的渲染组合，地表着色器只需把 Albedo 与 Normal 的采样来源替换为 TextureSampleVirtual()，其余光照与合成逻辑不用改。

在这个基础上，系统当前明确接受这些限制：

AsyncGPUReadback 引入的反馈延迟是固有开销，需要通过预取机制与吞吐预算来平衡体感。

页面生成开销与地表渲染层数（Layer）正相关。层数越多，单页渲染开销越高，必须受 pageRenderLimit 约束。

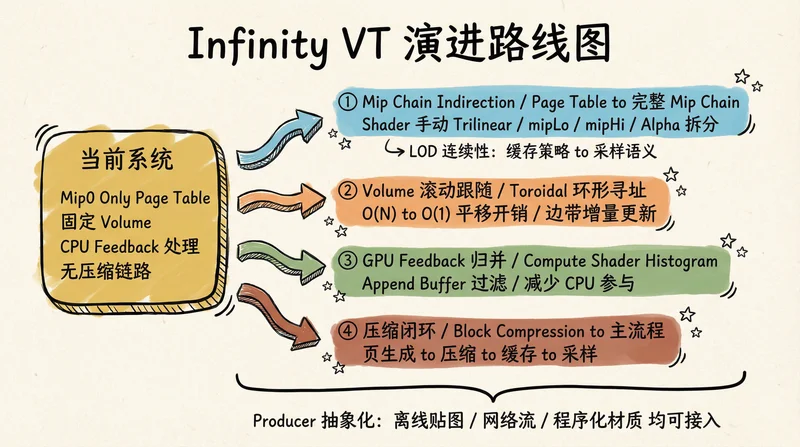

Page Table 当前仅包含 Mip0，页级别 LOD 切换在快速移动时会产生突兀感。解决思路是把 Page Table 升级为带完整 Mip Chain 的查找表，同一空间位置在不同 Mip 指向不同的 Physical Tile，Shader 侧显式混合相邻 Mip 做连续过渡——Feedback 继续输出 pageXY 和 requestMip，CPU 将 requestMip 拆为 mipLo、mipHi 和 Alpha，向 Page Table 的不同 Mip 写入映射，Shader 执行两次 Lookup + 两次采样 + Lerp。这个方案与 Mittring 讲义中关于 Indirection 和 LOD 表达的讨论相符，核心在于将 LOD 连续性从缓存更新策略转移至采样语义。

单一 Volume 只覆盖有限的世界区域，不适用于无限延伸世界。Volume 跟随相机滚动需要将移动开销从 O(N) 降至 O(1)：平移步长对齐至页网格以减少抖动和无效失效，Page Table 采用环形寻址（Toroidal）通过维护 Offset 实现平移而非整体搬运数据，每次平移仅更新进入和移出区域的边带。

Page Table 的失效语义必须完整实现，否则会出现 Stale Mapping。

压缩链路仍为扩展点，尚未形成"页生成 → 压缩 → 缓存 → 采样"的完整闭环。
