Screen-Space Global Illumination:基于 HiZ Ray Marching 的实现

比较 SSGI 与 RTGI 精度,建立基于 HiZ 的屏幕空间光线追踪:光线生成、随机数、HiZ Trace、颜色与遮挡计算,配合 Temporal/Spatial/Bilateral 降噪,并讨论性能、效果、Irradiance Volume 的 SH 更新和 RenderTarget 数据流。

2019-05-0545 分钟阅读
Screen-Space Global Illumination:基于 HiZ Ray Marching 的实现

一、方案选型

实时全局光照的方案选择受限于性能预算和场景复杂度。Enlighten 是 Unity 主要的 GI 方案,动态场景表现不错,镜之边缘、往日不再等大厂产品均有使用,但静态场景难以 Bake 出精细的间接阴影。Unity 后来推出的 Progressive 渲染器在 2019.1 中更新了速度和效率,还加入了 OptiX Denoise。不过对于自定义管线,比如 MPipeline,原生 GI 系统存在诸多限制,因此决定自行实现 GI 方案。

方案调研时最初考虑过 Voxel-Based GI,但在当前硬件条件下开销过高,不适合作为通用方案。我第一次听说 SSGi 是在 Unigine 的宣传中,当时称为 Screen-Space Ray Trace GI。最终采用混合 GI 架构:Irradiance Probe 提供低频环境光照,Screen-Space GI(SSGi)补充高频间接光照细节,二者通过 SSGi 的 Mask 混合输出最终结果。

Voxel-Based GI 的开销来源主要有两个:体素化过程需要对场景几何做光栅化到 3D 纹理,通常 128³-256³ 分辨率,每帧更新的带宽和存储成本在中低端 GPU 上不可接受;Cone Tracing 阶段需要对 3D 纹理做各向异性 mipmap 查询,采样次数与 Cone 数量成正比。NVIDIA VXGI 在 GTX 1080 级别的 GPU 上典型开销为 3-5ms,这仅算 Cone Tracing 阶段;加上体素化的开销总计 5-8ms,占满 60fps 帧预算(16.6ms)的 30-50%。对于需要同时运行其他特效的游戏场景,这个比例过高。

混合 GI 架构的设计思路:将 GI 按空间频率分解为低频和高频两个部分。低频 GI 指大面积的环境光照色调、房间级别的间接光弹射,变化缓慢且空间连续,适合用稀疏的 Probe 网格捕获和插值。高频 GI 指物体接触区域的颜色渗透、近距离物体之间的间接光照细节,需要逐像素级别的精度,适合屏幕空间方法。两者的混合通过 SSGi 的命中置信度 Mask 控制:屏幕空间有有效采样的区域信任 SSGi 结果,无有效采样的区域回退到 Probe 数据。

1.1 SSGi 与 RTGI 的精度对比

SSGi 相对于 Ray-Traced GI(RTGI)的精度边界:

维度SSGiRTGI (DXR/Vulkan RT)
信息来源当前帧的 Depth Buffer + Color Buffer完整场景 BVH(含所有几何)
可追踪范围仅屏幕可见区域全场景(含屏幕外、被遮挡)
多次弹射不支持(单次间接)支持(递归路径追踪)
背面信息无(Depth Buffer 只有正面深度)有(BVH 包含完整三角面)
典型 GPU 开销3-6ms (GTX 970M, 1080P)3-8ms (RTX 2060+, 1080P)
硬件要求任何支持 compute shader 的 GPU需要 RT Core 或 fallback compute
失败模式屏幕边缘/被遮挡区域丢失 GI高 sample 需求导致噪声或性能问题

SSGi 的核心精度限制:

  1. 信息缺失:当光线方向指向屏幕外或被前景遮挡的区域时,无法获取正确的 radiance:这些方向的间接光贡献被丢弃或错误估计。在实践中,约 30-50% 的半球方向在典型室内场景中无有效命中(取决于相机视角和场景遮挡复杂度)
  2. 单次弹射:SSGi 只能捕获一次间接光弹射。场景中经过两次以上弹射的间接光(如阳光通过窗户 → 地板 → 天花板的二次弹射)在 SSGi 中丢失,需要 Probe 系统补充
  3. Temporal 依赖:低 SPP + Temporal 累积的方案在相机快速移动时因历史帧失效产生噪声爆发,静止时质量接近高 SPP 但动态时退化明显

RTGI 在上述三个方面都没有限制,但代价是硬件门槛和更高的 baseline 开销。对于不要求 RT 硬件的跨平台项目,SSGi + Probe 的混合方案是当前的实用选择。

SSGi 部分已实现并集成到 MPipeline 中。

二、SSGi 核心思路

SSGi 的本质是屏幕空间的间接光照采样。与 SSR(Screen-Space Reflections)的区别仅在于光线方向:SSR 沿镜面反射方向追踪,SSGi 则在法线方向的半球内随机采样方向。因此 SSGi 可以复用 SSR 的 HiZ Ray Marching 框架,仅修改光线起点和方向的生成逻辑。

从渲染方程的角度看,间接漫反射光照的积分为:

L_indirect(x) = ∫_Ω f_diffuse · L_i(x, ω_i) · cos(θ_i) dω_i
              = (albedo/π) · ∫_Ω L_i(x, ω_i) · cos(θ_i) dω_i

SSGi 用蒙特卡洛方法估计这个积分:在半球上按 cosine-weighted 分布采样 N 个方向 ω_k,对每个方向做 screen-space ray march 获取命中点的 radiance L_i(x, ω_k),取平均值作为积分估计:

L_indirect ≈ (albedo/π) · (π/N) · Σ L_i(x, ω_k) = (albedo/N) · Σ L_i(x, ω_k)

其中 π/N 的系数来自 cosine-weighted 采样的 PDF 归一化(PDF = cos(θ)/π,Monte Carlo 估计 = f/PDF = L·cos(θ) / (cos(θ)/π) = L·π)。因为 cosine weight 已经被 importance sampling 吸收,最终估计器对采样结果直接取均值乘以 albedo 即可。

SSR 与 SSGi 的架构复用关系:

        SSR                           SSGi
─────────────────────           ─────────────────────
光线方向: reflect(V, N)         光线方向: CosineSampleHemisphere(N)
命中采样: SceneColor             命中采样: SceneColor
输出:    Specular GI             输出:    Diffuse GI
降噪:    Temporal(Ray Motion)    降噪:    Temporal(Surface Motion)
         + Spatial                        + Spatial

共享的部分包括 HiZ Buffer 构建、Ray March 循环、深度比较逻辑和命中点 UV 计算。差异仅在入口的方向生成和出口的降噪策略。

三、Ray Marching

3.1 光线生成

在每个像素位置,生成半球 Cosine-Weighted 随机方向作为光线方向。Cosine 分布确保靠近法线方向的采样概率更高,符合 Lambertian BRDF 的能量分布。

半球 Cosine-Weighted 采样的数学推导:对半球 Ω 按 cos(θ) 加权采样时,CDF 的逆变换得到 θ = acos(sqrt(1-u1))、φ = 2πu2。在笛卡尔坐标下展开:

half3 CosineSampleHemisphere(half2 u)
{
    half r   = sqrt(u.x);
    half phi = 2.0 * PI * u.y;
    half3 dir;
    dir.x = r * cos(phi);
    dir.y = r * sin(phi);
    dir.z = sqrt(1.0 - u.x);
    return dir;
}

推导过程的关键步骤:cosine-weighted 半球上的 PDF 为 p(θ, φ) = cos(θ) · sin(θ) / π(sin(θ) 来自球面积分的 Jacobian)。对 θ 的边缘 CDF:P(θ) = ∫_0^θ 2cos(t)sin(t)dt = sin²(θ)。令 u1 = sin²(θ),解得 sin(θ) = sqrt(u1),cos(θ) = sqrt(1 - u1)。φ 均匀分布于 [0, 2π],令 φ = 2π · u2。最终 x = sin(θ)cos(φ) = sqrt(u1)·cos(2πu2),y = sin(θ)sin(φ) = sqrt(u1)·sin(2πu2),z = cos(θ) = sqrt(1-u1)。

这个分布天然无需额外乘 cos(θ) 权重,直接对采样结果求均值即可无偏估计 Lambertian 漫反射积分。

随机数生成后进行半球 Cosine 变换,将方向转换到屏幕空间执行 HiZ Trace。

Tangent Space 到 World Space 的变换需要构建切线空间基底(TBN 矩阵):

half3x3 BuildTBN(half3 normal)
{
    // 选择与 normal 不平行的辅助向量
    half3 up = abs(normal.z) < 0.999 ? half3(0, 0, 1) : half3(1, 0, 0);
    half3 tangent = normalize(cross(up, normal));
    half3 bitangent = cross(normal, tangent);
    return half3x3(tangent, bitangent, normal);
}

// 将局部半球方向转换到 World Space
half3 localDir = CosineSampleHemisphere(u);
half3 worldDir = mul(localDir, BuildTBN(worldNormal));

3.2 随机数生成策略

随机数 (u1, u2) 的质量直接决定采样收敛速度。不同的随机数生成策略在空间/时间分布特性上差异显著:

Blue Noise(蓝噪声):频谱能量集中在高频区域,空间分布均匀且无明显聚集。特性是相邻像素的随机值差异最大化,这对视觉感知非常友好,因为人眼对条纹、团块这类低频图案比高频噪声更敏感。Blue Noise Texture 通常为 64×64 或 128×128 的预计算纹理,在屏幕上 tile 使用。

Interleaved Gradient Noise (IGN):由 Jorge Jimenez 提出的确定性噪声函数,计算开销极低(无需纹理采样):

half InterleavedGradientNoise(half2 pixelCoord, int frameIndex)
{
    half2 magic = half2(0.06711056, 0.00583715);
    half  magicTime = 52.9829189;
    half  frame = frameIndex * 0.1;
    return frac(magicTime * frac(dot(pixelCoord + frame, magic)));
}

IGN 的优势在于零内存开销(纯 ALU 计算),在不支持纹理采样的 compute shader early stage 或移动端低带宽环境下更实用。

Blue Noise vs IGN 的选择依据:

属性Blue Noise TextureIGN
空间分布质量优(最大化相邻差异)良(接近均匀但非最优)
时间序列质量需要帧间偏移补充帧间偏移内建
内存开销16-64 KB(纹理)0(纯计算)
ALU 开销1 次纹理采样~5 ALU ops
Temporal 收敛速度快(配合 R2 偏移)中等
视觉噪声感知最低(高频分布)低(接近均匀)

实现中使用 Blue Noise Texture + 帧间偏移:

half2 GetRandomUV(half2 pixelCoord, int frameIndex)
{
    half2 blueNoise = tex2D(_BlueNoiseTexture, pixelCoord / _BlueNoiseSize).xy;
    // R2 序列的帧间偏移(Quasi-Random,优于简单递增)
    half2 offset = frac(half2(0.7548776662, 0.5698402909) * frameIndex);
    return frac(blueNoise + offset);
}

R2 序列的数学基础:R2 序列基于二维广义黄金比例 φ₂ = 1.3247179572...,这个数是 x³ = x + 1 的实数根,步进常数为 (1/φ₂, 1/φ₂²) ≈ (0.7548776662, 0.5698402909)。这对常数在二维空间上的最低差异(low-discrepancy)性质优于 Halton 序列和 Sobol 序列在前 64 项内的表现。帧间使用 R2 偏移意味着:第 k 帧的随机值 = Blue Noise + k × (1/φ₂, 1/φ₂²) mod 1。连续帧的采样点在 [0,1]² 空间中的分布随帧数增加趋向均匀,Temporal Filter 累积多帧后等效于高质量的 quasi-random 序列积分。

帧间偏移策略对比:

策略16帧后覆盖率32帧后覆盖率Temporal 收敛质量
无偏移(同一噪声)1/16 (重复采样)1/16差(不收敛)
线性递增 (k/N)~60%~80%中等
R2 序列偏移~85%~95%优
Cranley-Patterson Rotation~82%~93%良

3.3 HiZ Trace

采用与 SSR 相同的 Hierarchical-Z 加速结构。光线在 Depth Mip Chain 上逐级步进,利用低分辨率 Mip 快速跳过空白区域,命中后回退到高分辨率 Mip 精确定位交点。

HiZ Buffer 的构建:从全分辨率 Depth Buffer 出发,逐级 downsample,每个上层 texel 取下层 2×2 texel 的最小深度值,也就是离相机最近的深度。这保证了:如果光线未命中某个 Mip Level 的 texel,即光线 Z 值大于该 texel 的 min depth,则光线在该 texel 覆盖的整个区域内都不可能命中,可以直接跳过。

HiZ Buffer 的 Mip 选择与步长计算:

核心算法的逐级步进逻辑可以精确描述为:

  1. 步长计算:在 Mip Level L 上,每个 texel 覆盖 2^L 个全分辨率像素。步长设为当前 texel 的对角线长度,确保每步至少跨越一个 texel:stepSize = texelSize_at_mip(L) * sqrt(2)。实际实现中简化为 stepSize = pixelSize * (1 << mipLevel),省去 sqrt(2) 因子(代价是可能在 texel 内部多走半步,不影响正确性)。

  2. Mip 选择逻辑:

    • 当光线 Z > sceneDepth、穿过表面且 mipLevel > 0:回退到 mipLevel - 1,同时将位置回退一步。这确保在更高精度层重新检测交点
    • 当光线 Z > sceneDepth 且 mipLevel == 0:进入命中判定,做厚度检测
    • 当光线 Z ≤ sceneDepth、未穿过表面:将 mipLevel 提升 1 级以加速跳过空白区域,但不超过 maxMipLevel
  3. 回退逻辑的细节:回退一步后 mipLevel 降低,下一步的步长变小,在更高精度层重新步进。这个过程可能连续发生多次(从 Mip 4 回退到 Mip 3 → 2 → 1 → 0),每次回退对应一次"放大"操作。最坏情况下回退次数 = maxMipLevel,但平均情况下 1-2 次回退即可找到交点。

// 改进版 HiZ Trace:包含完整的 Mip 选择和回退逻辑
HiZTraceResult HiZTrace_V2(half3 rayOrigin, half3 rayDir,
                            int maxSteps, int maxMipLevel, half maxDistance)
{
    HiZTraceResult result;
    result.hit = false;

    // 将光线转换到 Screen Space (UV + Linear Depth)
    half3 ssOrigin = ViewToScreen(rayOrigin);
    half3 ssEnd    = ViewToScreen(rayOrigin + rayDir * maxDistance);
    half3 ssDir    = ssEnd - ssOrigin;

    // 归一化方向以确保 UV 空间中步进均匀
    half ssLen = length(ssDir.xy);
    if (ssLen < 1e-6) { return result; } // 光线垂直于屏幕,无需步进
    ssDir /= ssLen;

    half3 pos = ssOrigin;
    int mipLevel = 2; // 从中间 Mip 开始(非 0 也非 max)
    int fallbackCount = 0;

    for (int i = 0; i < maxSteps; i++)
    {
        // 计算当前 Mip 的步长
        half cellSize = _ScreenSize.x / (1 << mipLevel); // 当前 mip 的 texel 对应像素数
        half stepSize = (1.0 / _ScreenSize.x) * (1 << mipLevel); // UV 空间步长

        pos += ssDir * stepSize;

        // 越界检查
        if (any(pos.xy < 0) || any(pos.xy > 1)) break;
        if (pos.z < 0 || pos.z > 1) break; // 深度越界

        half sceneDepth = SampleHiZ(pos.xy, mipLevel);
        half depthDiff = pos.z - sceneDepth;

        if (depthDiff > 0) // 光线穿过了表面
        {
            if (mipLevel == 0)
            {
                // 最高精度层:执行厚度判定
                if (depthDiff < _ThicknessThreshold)
                {
                    result.hit = true;
                    result.hitUV = pos.xy;
                    result.hitDepth = sceneDepth;
                    break;
                }
                else
                {
                    // 穿透了薄物体,继续步进(不回退)
                    pos += ssDir * stepSize;
                }
            }
            else
            {
                // 低精度层命中:回退并降级 Mip
                pos -= ssDir * stepSize;
                mipLevel = max(0, mipLevel - 1);
                fallbackCount++;
            }
        }
        else // 未穿过表面
        {
            // 升级 Mip 以加速(每步最多升 1 级,防止跳过太远)
            if (mipLevel < maxMipLevel)
                mipLevel++;
        }

        result.iterations = i;
    }
    return result;
}

初始 Mip Level 的选择:从 Mip 0 开始步进过慢,等同于线性 Ray March;从 maxMipLevel 开始则第一步就可能跳过太远,需要多次回退。我实测时从 Mip 2 开始,对应 4×4 像素粒度的步进,是较好的平衡点:足够跳过近距离的空白区域,又不至于首步就穿过目标。

Conservative Depth 的 Min vs Max 策略:

HiZ 的 downsample 取 min depth(离相机最近)是为了保守地避免漏掉交点。如果取 max depth,光线可能在低 Mip 上判定为"未穿过"而跳过一个实际存在的表面。取 min 的代价是保守过度:光线可能在实际不存在表面的区域触发"穿过"判定,导致不必要的回退。但回退只消耗迭代次数不影响正确性。

替代方案是使用 Min-Max HiZ,同时存储 min 和 max depth:当光线 Z 在 [min, max] 范围内时认为"可能命中"需要降级检测;光线 Z < min 或 > max 时认为"确定未命中"可以安全跳过。Min-Max 方案减少了不必要的回退次数(约 15-20%),但 Mip Chain 的内存翻倍,因为需要同时存储两个值。对于带宽敏感的场景这个 tradeoff 不一定划算。

HiZ 加速的核心优势:对于屏幕空间中大面积空白区域(如天空、远景),光线在高 Mip Level 上一步即可跳过数百像素的距离。未使用 HiZ 的线性 Ray March 需要逐像素步进:在 1080P 下一条跨越半屏的光线可能需要 960 步,而 HiZ 通常只需 20-40 步。

步数分布的实测数据:

光线类型平均步数(Linear March)平均步数(HiZ)加速比
命中近处物体 (< 100px)508-124-6×
命中远处物体 (> 500px)500+25-3515-20×
未命中(射向天空)960 (屏幕宽度)6-1096-160×
掠射方向(近平行屏幕)200-40030-505-8×

SSGi 的光线方向是半球随机方向,分布均匀覆盖各种情况,平均步数约 20-30 步,相比线性 March 的平均 ~200 步,整体加速约 7-10×。

Thickness Heuristic 的作用:Screen Space Ray March 只有正面深度信息,Depth Buffer 存储的是离相机最近的表面深度,无法知道物体的实际厚度。当光线穿过一个表面后,如果不做厚度限制,会在表面背后继续寻找命中,导致错误地"穿透"薄物体命中其后方的内容。通过设置厚度阈值 _ThicknessThreshold,当光线深度超过 depth buffer 深度且差值小于阈值时认为命中,差值大于阈值时认为穿透了薄物体,忽略该命中,继续步进。

Thickness Threshold 的参数调优:

阈值过小:光线在表面附近的数值精度抖动可能错过真实命中,即 false negative,导致 GI 偏暗。阈值过大:光线穿透薄物体后错误地将背后的不相关表面视为命中,即 false positive,导致错误的颜色渗透。

经验值选择:对于 reversed-Z 的 depth buffer,近平面 Z=1、远平面 Z=0,在 linear depth 空间中,阈值设为 0.5-2.0 世界单位,对应 0.5m-2m,通常合适。室内场景中墙壁厚度约 0.1-0.3m,家具厚度约 0.02-0.5m。阈值设为 1.0m 时,墙壁厚度小于阈值,光线继续步进完成穿透;家具表面刚被穿过时 depthDiff 小于阈值,判定命中。

更高级的做法是自适应阈值:根据光线步进距离动态增大阈值(远距离的步进累积误差更大,需要更宽容的命中判定):

half adaptiveThickness = _ThicknessThreshold * (1.0 + stepCount * 0.05);

3.4 颜色采样与遮挡计算

光线命中后,利用 Hit UV 采样以下信息:

  • SceneColor:获取命中点的已照明颜色作为间接光照颜色
  • GBuffer Normal:获取命中点法线,与入射光线方向做 Dot Product 计算遮挡权重

Cosine Hash 生成的随机方向需转换到 World Space 后再与命中点法线做点积运算,这是空间一致性的要求。最终 GI 颜色 = SceneColor * Occlusion。

遮挡权重的物理含义:命中表面的法线如果朝向光线来源方向,即 dot product > 0,说明该表面正面朝向着色点,可以向着色点辐射能量。如果法线背离光线方向,即 dot product ≤ 0,该表面背面朝向着色点,不应有能量贡献,这是 self-intersection 或错误命中的处理。

half3 ComputeSSGiColor(half2 hitUV, half3 rayDirWorld)
{
    half3 sceneColor = tex2D(_SceneColorBuffer, hitUV).rgb;
    half3 hitNormal  = DecodeNormal(tex2D(_GBufferNormal, hitUV));

    // 命中表面的法线应朝向光线来源
    half NdotL = saturate(dot(hitNormal, -rayDirWorld));

    // 距离衰减(可选):远距离命中的贡献递减
    half hitDepth = SampleLinearDepth(hitUV);
    half originDepth = ...; // 着色点深度
    half distFalloff = saturate(1.0 - abs(hitDepth - originDepth) * _DistanceFalloff);

    return sceneColor * NdotL * distFalloff;
}

距离衰减的工程动机:Screen Space 中远距离的命中可靠性较低:光线步进累积的数值误差随距离增大,远处命中的位置精度下降。加入距离衰减可以降低不可靠命中的贡献权重,减少闪烁。

SceneColor 采样的时序问题:SSGi 的 Ray March 命中后采样的 SceneColor 是哪一帧的数据?如果采样当前帧的 SceneColor,则存在循环依赖:当前帧的 indirect lighting 尚未计算完成,SceneColor 中缺少 GI 贡献。解决方案:

  1. 使用上一帧的 SceneColor:打破循环依赖,引入一帧延迟。对于 60fps 的帧率,单帧延迟在视觉上不可察觉
  2. 使用当前帧的 Direct Lighting Only Buffer:仅包含直接光照(无 GI),避免循环但丢失了被命中表面自身的间接光贡献。适用于单次弹射的场景
  3. 使用上一帧的 Final Composited Buffer:包含完整的上一帧光照信息(含 GI),效果最好但需要额外的 History Color Buffer 内存

实现中采用方案 1(上一帧 SceneColor),这也是 UE4/5 的 SSGi 实现所采用的策略。

当前实现为 2 SPP(Samples Per Pixel),输出含大量高频噪声的 GI Color,后续通过降噪管线处理。

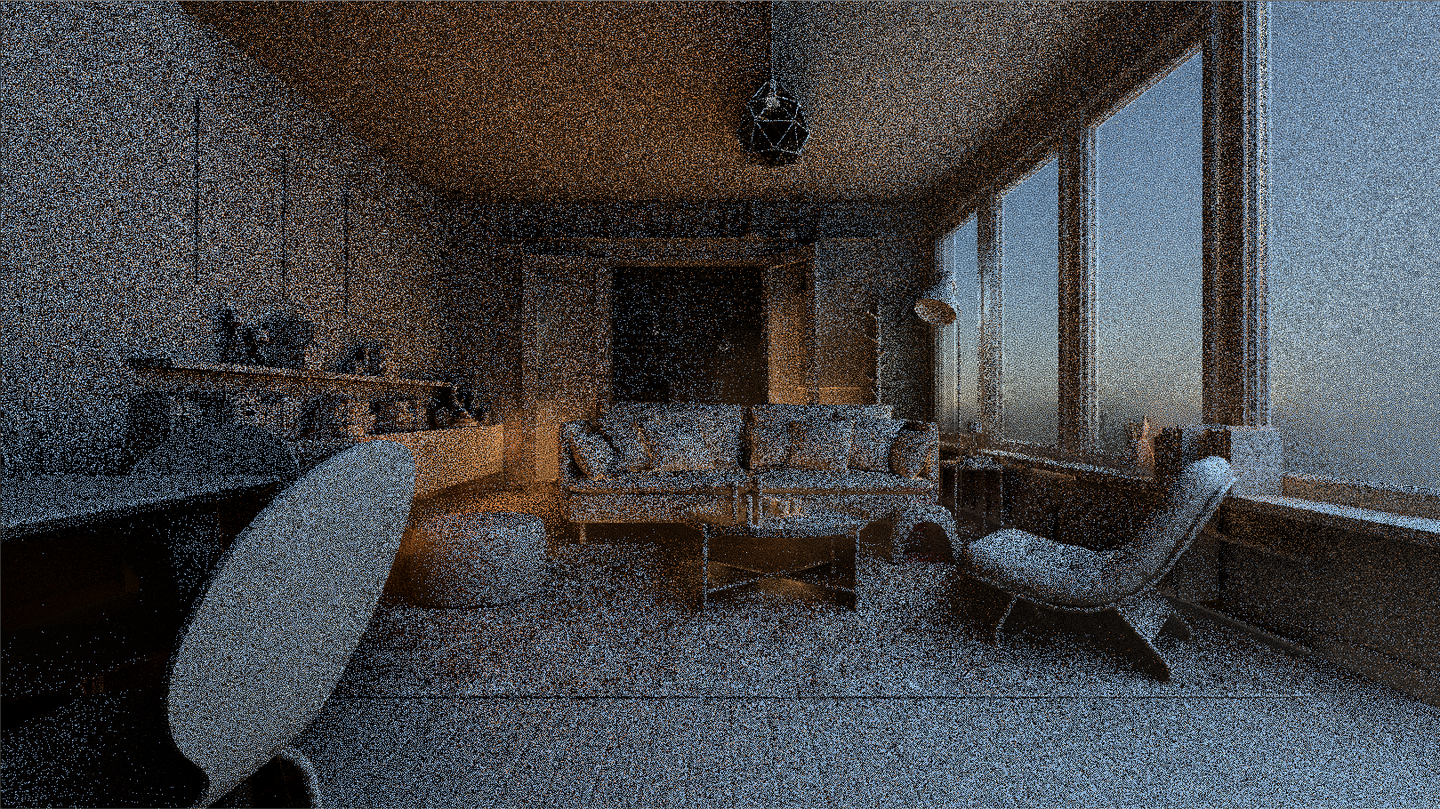

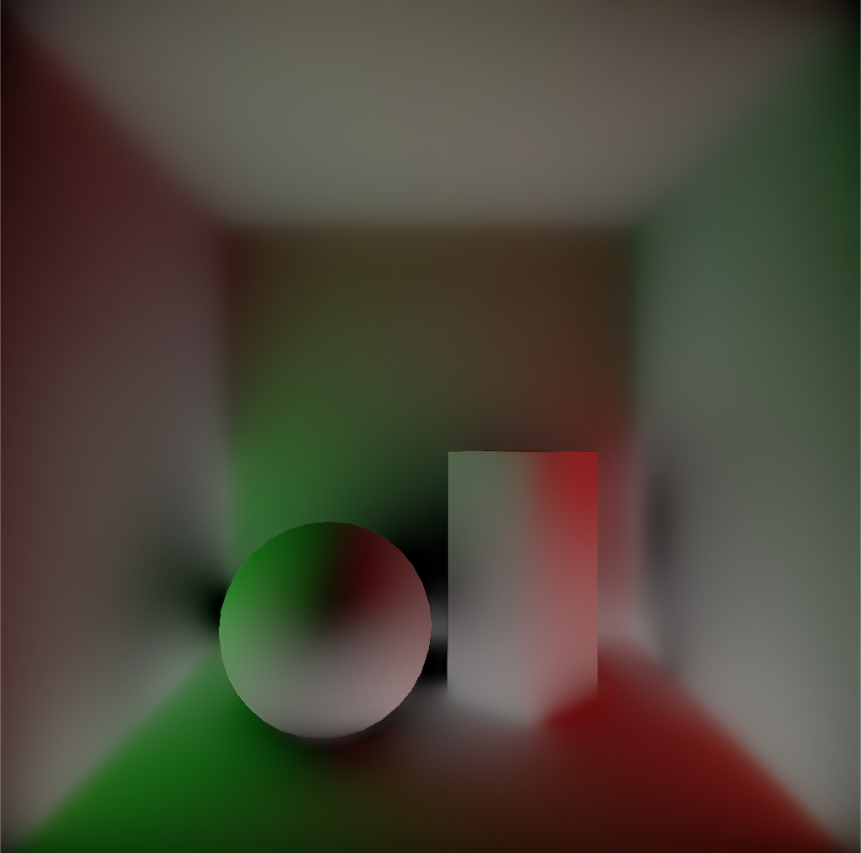

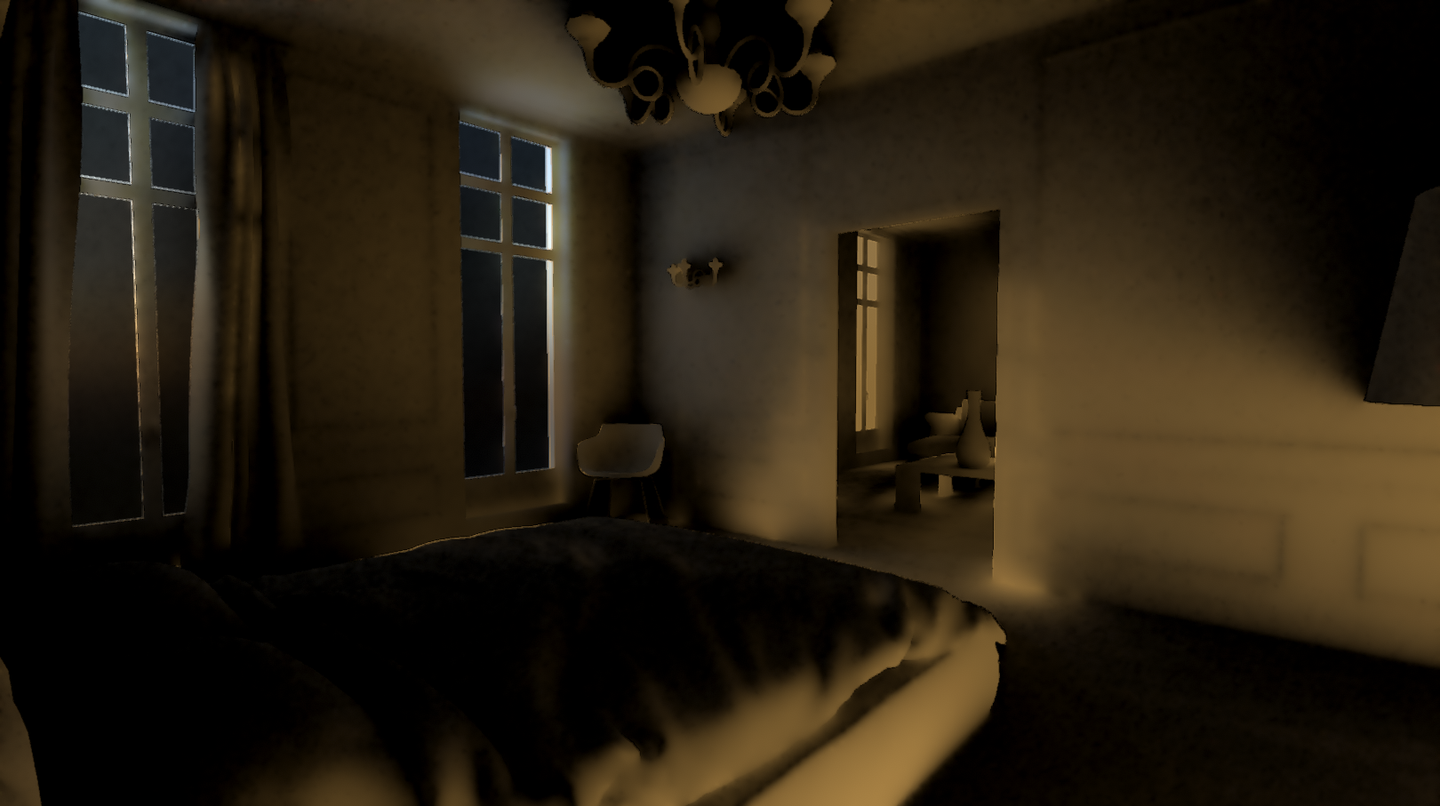

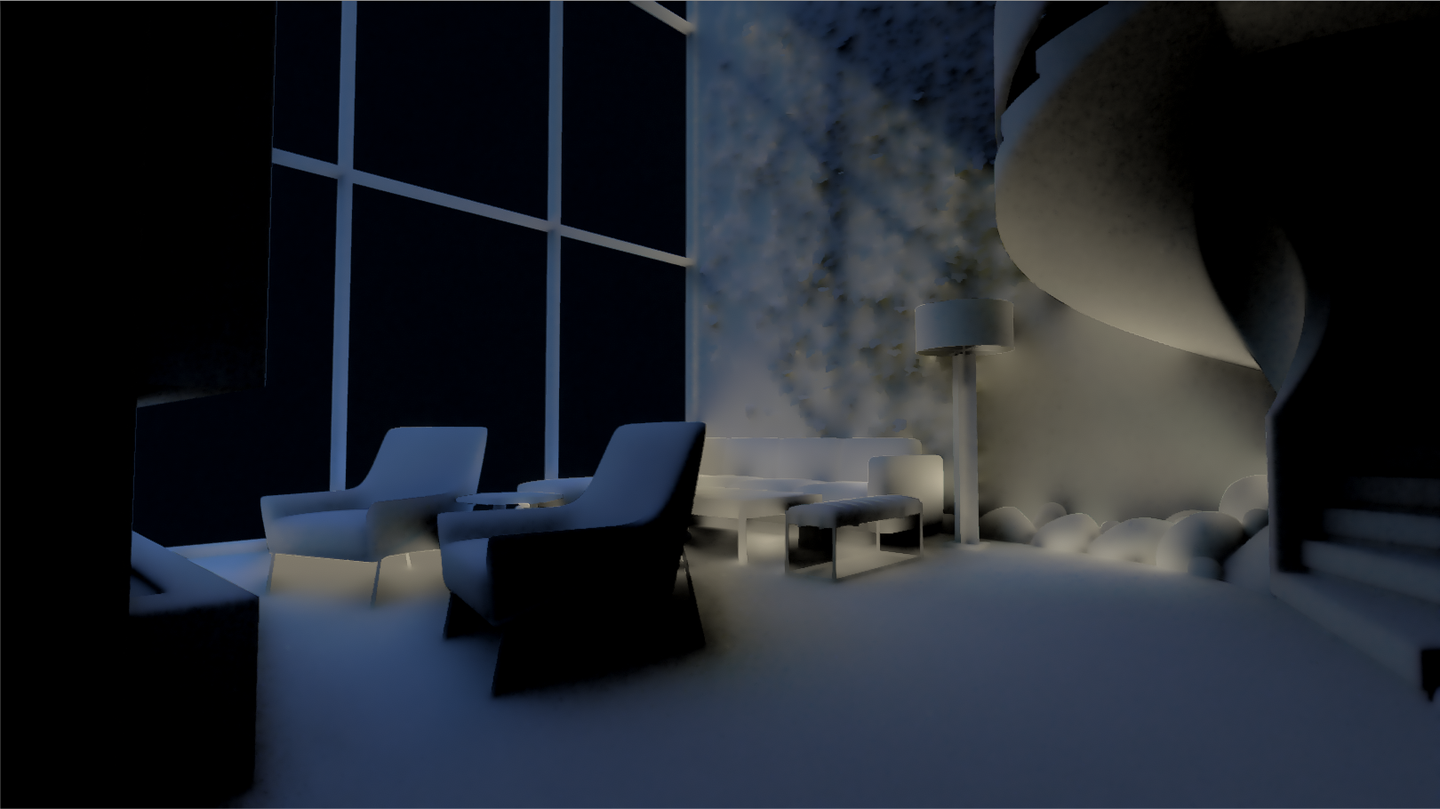

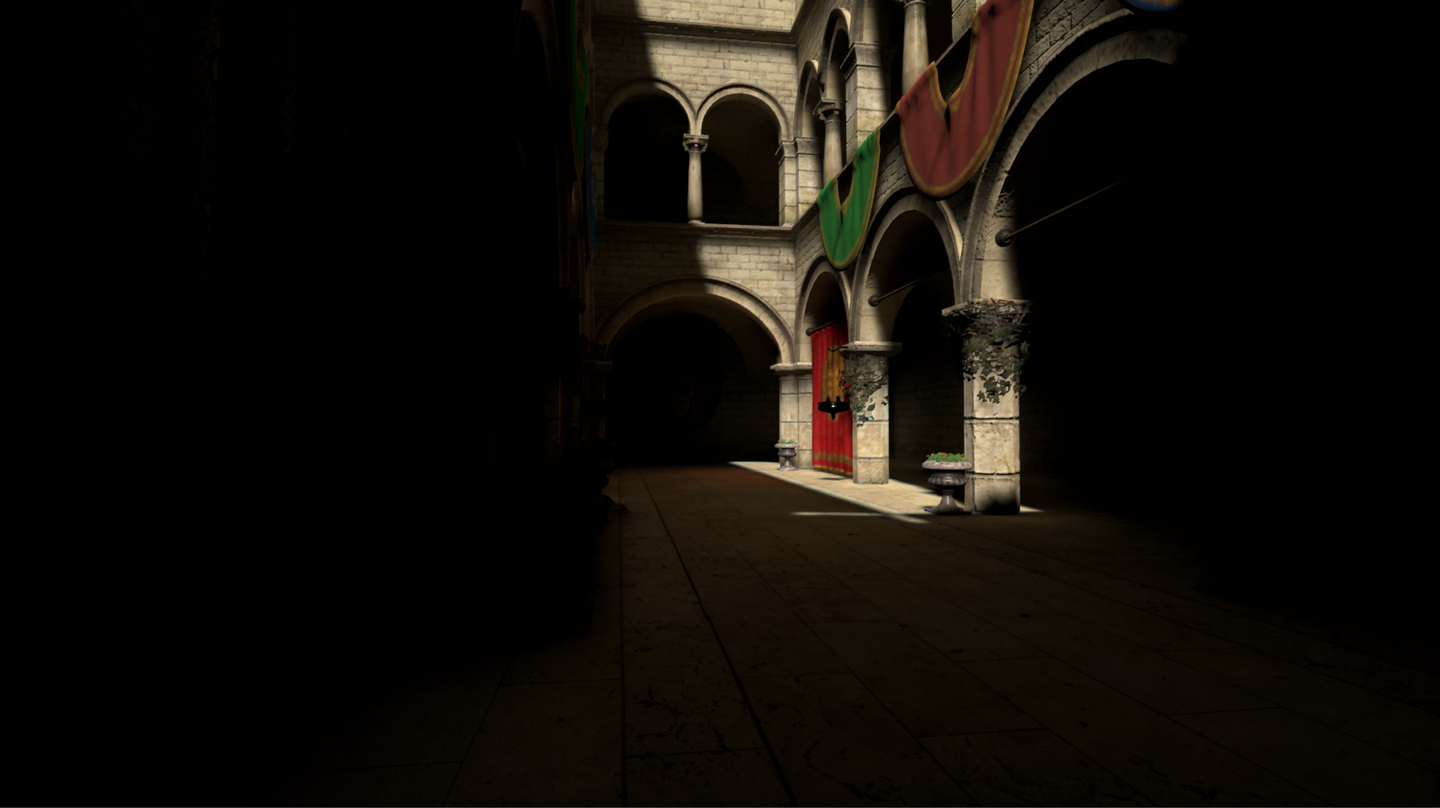

2 SPP 原始 GI 输出 2 SPP 原始输出,高频噪声明显

2 SPP 是我按性能预算定的:每条光线的 HiZ Ray March 约消耗 20-40 次纹理采样(取决于场景复杂度和步进距离)。2 SPP = 2 条光线/像素,在 1080P 下约 4M 条光线,总采样量约 80-160M 次。在 GTX 970M 的 bandwidth 和 texture cache 条件下,这约对应 3-4ms 的 GPU 时间。增加到 4 SPP 会将时间翻倍至 6-8ms,对于目标 60fps 而言超出预算。

SPP 与降噪质量的权衡:

SPPRay March 开销Temporal 等效 SPP (α=0.9)视觉噪声(静态)视觉噪声(运动)
1~1.8ms~10可见低频波动明显噪声
2~3.5ms~20几乎无可见噪声轻微噪声
4~7.0ms~40无可见噪声轻微波动
8~14ms~80完全干净几乎无噪声

2 SPP 是静态质量可接受、运动质量可容忍、性能可负担的平衡点。对于运动快的场景(如 FPS 游戏),可考虑 1 SPP + 更激进的 Spatial Filter 以换取性能。

四、降噪

4.1 Temporal Filter

由于 SSGi 处理的是 Diffuse 表面的间接光照,Temporal Reprojection 可以直接使用 Motion Vector 进行重投影,不需要像 SSR 那样混合 Ray Motion(镜面反射的重投影需考虑反射虚像的运动)。

Temporal 累积之后等效采样数上来了,噪声明显压下去。

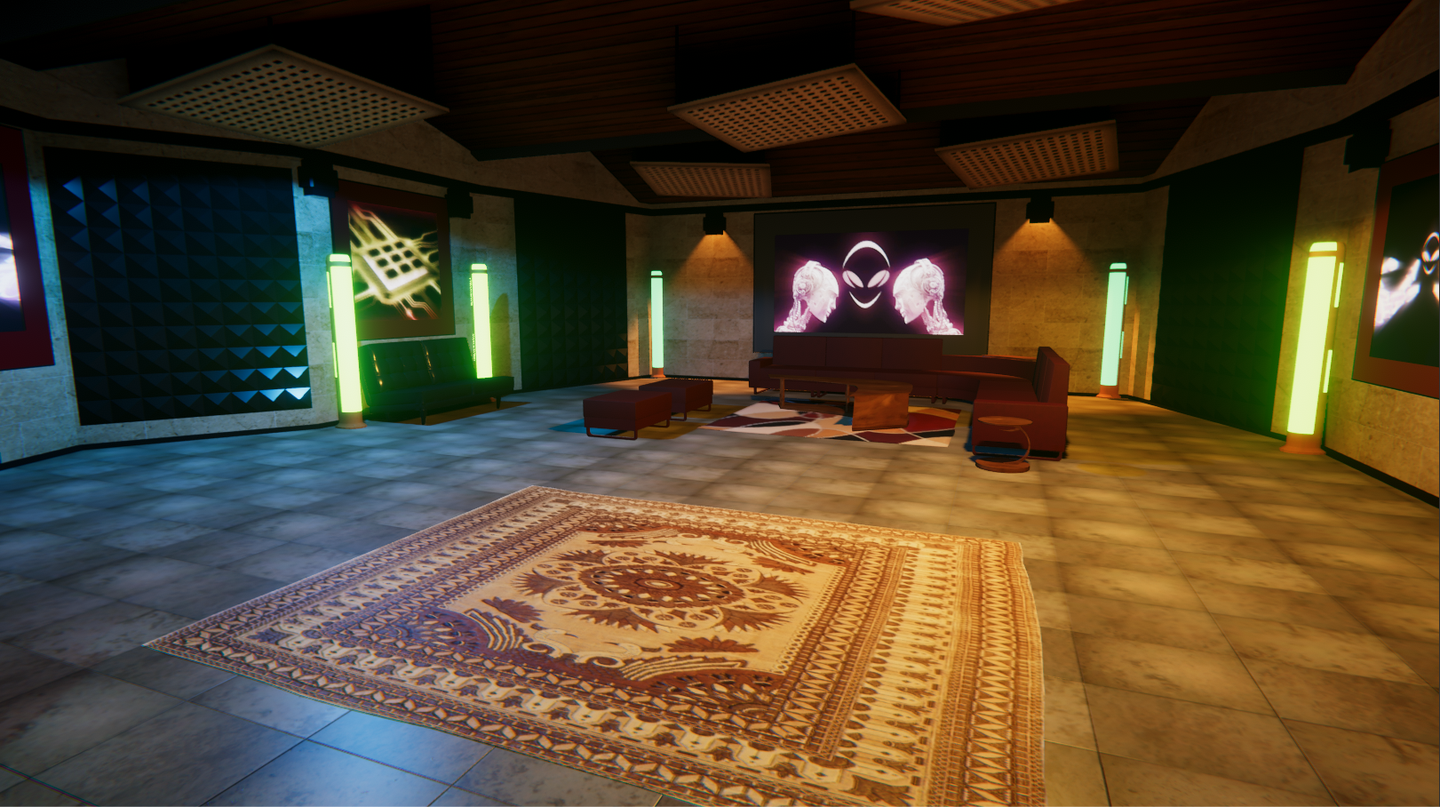

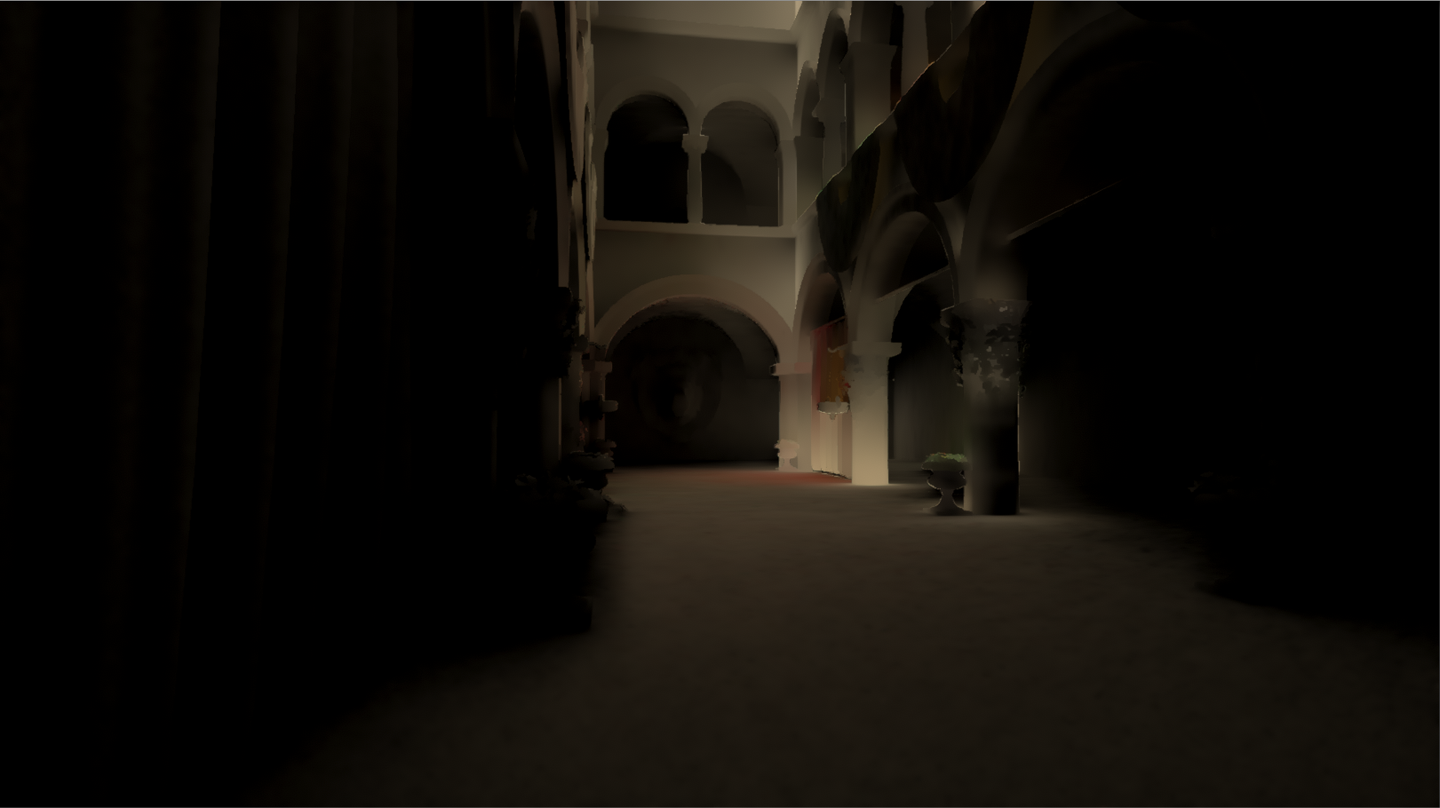

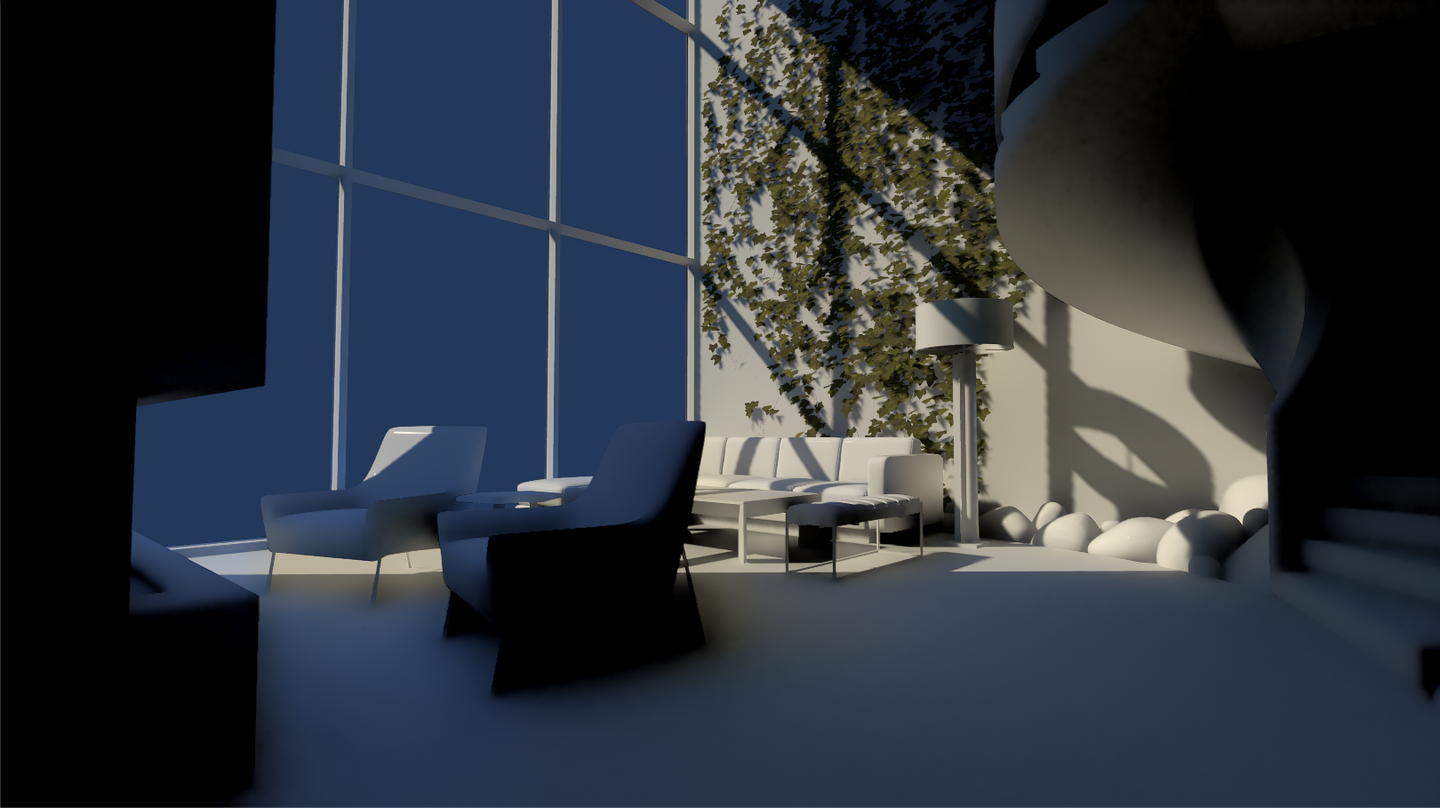

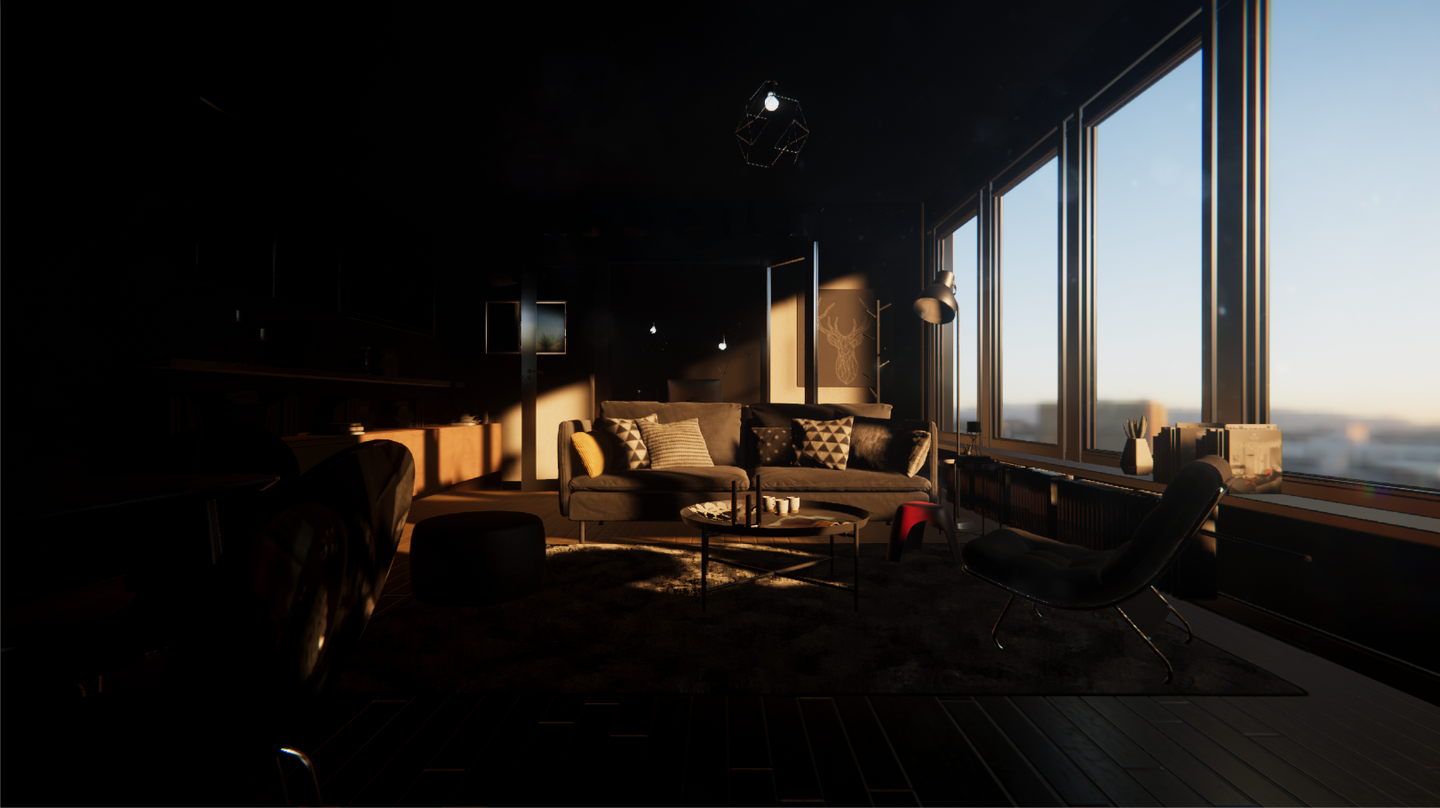

Temporal Filter 效果 Temporal 累积后噪声显著降低(室内场景)

Temporal 累积的有效帧数分析:

以 2 SPP + 0.9 的 Temporal Blend Factor 为例,稳定状态下等效累积 SPP ≈ 2 / (1 - 0.9) = 20 SPP。这个等效关系来自指数移动平均的收敛性质:当 blend factor α = 0.9 时,第 k 帧之前的贡献为 (1-α)·αᵏ,有效窗口约 1/(1-α) = 10 帧,每帧贡献 2 SPP,总等效约 20 SPP。

有效帧数的准确计算:EMA 的有效样本量(Effective Sample Size)为 ESS = (1+α)/(1-α)。对 α=0.9,ESS = 19,Temporal 累积等价于使用最近 19 帧的数据做加权平均。

但有效帧数的退化主要有三个来源:

相机移动时,Motion Vector 引导的重投影将历史帧数据映射到当前帧,但遮挡/显露(disocclusion)区域没有有效历史,这些像素的有效帧数降为 1,只剩当前帧,噪声瞬间增大。场景光照快速变化时,Neighborhood Clipping 将历史颜色强制约束到当前帧邻域的 AABB 内,会大量拒绝历史数据,等效降低 α 值。重投影后的 UV 位置如果深度差异超过阈值,则认为历史帧无效,被遮挡区域的历史颜色不可用,重置为当前帧数据。

Temporal Blend Factor α 的动态调整策略:

// 根据重投影可靠性动态调整 blend factor
half ComputeAdaptiveAlpha(half depthWeight, half clipAmount, half baseAlpha)
{
    // depthWeight: 0 = 深度不连续(历史无效),1 = 深度连续
    // clipAmount: 历史颜色被 clip 的比例(0 = 未 clip,1 = 完全被 clip)
    half reliability = depthWeight * (1.0 - clipAmount * 0.5);
    return baseAlpha * reliability;
    // 当 reliability = 1 时 alpha = 0.9(正常累积)
    // 当 reliability = 0 时 alpha = 0(完全使用当前帧)
}

Temporal Reprojection 的具体实现:

half4 TemporalFilter(half2 uv, Texture2D currGI, Texture2D histGI, Texture2D motionVec)
{
    half2 motion = tex2D(motionVec, uv).xy;
    half2 histUV = uv - motion;
    half4 currColor = tex2D(currGI, uv);
    half4 histColor = tex2D(histGI, histUV);
    half currDepth = SampleDepth(uv);
    half histDepth = SampleDepth_Prev(histUV);
    half depthWeight = abs(currDepth - histDepth) < _DepthThreshold ? 1.0 : 0.0;
    half4 neighborMin, neighborMax;
    ComputeNeighborMinMax(currGI, uv, neighborMin, neighborMax);
    histColor = clamp(histColor, neighborMin, neighborMax);
    half alpha = lerp(1.0, _TemporalBlend, depthWeight);
    return lerp(currColor, histColor, alpha);
}

ComputeNeighborMinMax 的实现:遍历当前帧中心像素的 3×3 邻域,统计最小和最大颜色值,构建 AABB Color Clipping Box。这是 Variance Clipping 的简化版本:完整版本使用 μ ± γσ 构建 box,简化版直接用 min/max。min/max 版本的 clipping 更激进(box 更紧),拒绝历史数据更快,收敛速度稍慢但 ghosting artifact 更少。

Variance Clipping vs Min/Max Clipping 的数学对比:

Min/Max Clipping 的 box 边界:[min(neighbors), max(neighbors)]:box 大小完全由极值决定,对 outlier(单个亮点或暗点)敏感。

Variance Clipping 的 box 边界:[μ - γσ, μ + γσ]:基于统计分布,γ 通常取 1.0-1.5。

void ComputeVarianceClipBox(Texture2D tex, half2 uv,
                            out half4 clipMin, out half4 clipMax)
{
    half4 m1 = 0; // 一阶矩
    half4 m2 = 0; // 二阶矩
    [unroll] for (int y = -1; y <= 1; y++)
    [unroll] for (int x = -1; x <= 1; x++)
    {
        half4 s = tex2D(tex, uv + half2(x, y) * _TexelSize);
        m1 += s;
        m2 += s * s;
    }
    m1 /= 9.0;
    m2 /= 9.0;
    half4 sigma = sqrt(max(0, m2 - m1 * m1));
    clipMin = m1 - _ClipGamma * sigma;
    clipMax = m1 + _ClipGamma * sigma;
}

Variance Clipping 在噪声信号上表现更稳定,因为 outlier 对 σ 的影响通过平方根被抑制,但计算量增加约 50%,需要额外计算二阶矩和 sqrt。对于 SSGi 的高噪声输入,Variance Clipping 的 ghosting 抑制效果优于 min/max,推荐在性能允许时使用。

void ComputeNeighborMinMax(Texture2D tex, half2 uv,
                           out half4 colorMin, out half4 colorMax)
{
    colorMin = half4(1e6, 1e6, 1e6, 1e6);
    colorMax = half4(-1e6, -1e6, -1e6, -1e6);
    [unroll] for (int y = -1; y <= 1; y++)
    [unroll] for (int x = -1; x <= 1; x++)
    {
        half4 s = tex2D(tex, uv + half2(x, y) * _TexelSize);
        colorMin = min(colorMin, s);
        colorMax = max(colorMax, s);
    }
}

与 SSR 的 Temporal 实现的核心区别:SSR 需要计算 Ray Motion(反射虚像的运动向量),因为镜面反射的历史帧对应点与表面运动方向不同;Diffuse GI 不存在虚像问题,直接用 surface Motion Vector 即可。

SSR Ray Motion 的问题说明:当一面镜子移动时,镜中虚像的运动与镜面本身的运动不同:虚像的运动取决于镜面、观察者和被反射物体三者的相对位移。对 SSR 做 Temporal Reprojection 时,如果错误地使用表面的 Motion Vector 重投影反射内容,运动场景中会出现明显的 ghosting(反射图像拖影)。Diffuse GI 没有这个问题:间接漫反射光照只取决于着色点周围的几何和照明环境,不依赖观察方向,因此表面自身的 Motion Vector 是正确的重投影依据。

4.2 Spatial Filter

Temporal 之后仍存在残留噪声,使用 Cross Bilateral Filter 进行空间滤波。Bilateral 权重基于深度差异,防止跨越几何边界的模糊。

当前实现仅使用 Depth Weight。加入 Normal Weight 可以进一步保留几何细节边缘的锐利度,减少过度模糊,但在最终与场景颜色混合后差异不太明显。

4.3 Bilateral Filter 的 Kernel 设计

Spatial Filter 的实现采用分离式(Separable)两 Pass 执行:

half4 SpatialFilter(half2 uv, half2 direction, int radius)
{
    half  cDepth = SampleLinearDepth(uv);
    half4 cColor = tex2D(_InputGI, uv);
    half4 result = cColor;
    half  totalWeight = 1.0;

    [unroll]
    for (int i = 1; i <= radius; i++)
    {
        half2 offset = direction * i * _TexelSize;

        // 正方向采样
        half2 uvPos = uv + offset;
        half  dPos = SampleLinearDepth(uvPos);
        half  wPos = BilateralWeight(cDepth, dPos);
        result += tex2D(_InputGI, uvPos) * wPos;
        totalWeight += wPos;

        // 负方向采样
        half2 uvNeg = uv - offset;
        half  dNeg = SampleLinearDepth(uvNeg);
        half  wNeg = BilateralWeight(cDepth, dNeg);
        result += tex2D(_InputGI, uvNeg) * wNeg;
        totalWeight += wNeg;
    }

    return result / totalWeight;
}

Kernel 设计的关键决策:

分离式 vs 联合式:2D Bilateral Filter 需要 N×N 次采样(N=radius×2+1),对 radius=6 即 169 次采样/像素,带宽开销过高。分离式将 2D 滤波拆分为水平和垂直两个 1D Pass,每个 Pass 采样 2N+1 次,总采样 4N+2 次。对 radius=6 即 26 次采样,开销降为联合式的 15%。

分离式 Bilateral Filter 严格来说不等价于联合式(因为 Bilateral 权重是非线性的),但在实践中差异很小,且工程上节省的带宽远超精度损失。

加权 Gaussian Kernel 的叠加:当前实现使用均匀空间权重(每个采样点的空间权重为 1)。更精确的做法是叠加 Gaussian 空间衰减:

half SpatialGaussWeight(int offset, half sigma)
{
    return exp(-0.5 * offset * offset / (sigma * sigma));
}

// 完整 Bilateral Weight = Gaussian(空间) × Edge-Stop(深度) × Edge-Stop(法线)
half FullBilateralWeight(int offset, half cDepth, half sDepth,
                         half3 cNormal, half3 sNormal)
{
    half wSpatial = SpatialGaussWeight(offset, _SpatialSigma);
    half wDepth   = exp(-abs(cDepth - sDepth) * _DepthSigma);
    half wNormal  = pow(max(0, dot(cNormal, sNormal)), _NormalPower);
    return wSpatial * wDepth * wNormal;
}

A-Trous Wavelet Filter 作为替代方案:

对于需要更大 kernel radius 的情况,如 1 SPP 或 Temporal 失效区域,A-Trous(à trous wavelet)滤波是更高效的选择。它使用 sparse sampling pattern:每次迭代的采样间隔翻倍,1, 2, 4, 8, 16...,用多次小 kernel Pass 模拟大 kernel 的效果:

// A-Trous Filter: 每次 Pass 的步长为 2^iteration
half4 ATrousFilter(half2 uv, int iteration)
{
    int stepWidth = 1 << iteration; // Pass 0: 1px, Pass 1: 2px, Pass 2: 4px...
    half  cDepth = SampleLinearDepth(uv);
    half3 cNorm  = SampleNormal(uv);
    half4 result = tex2D(_InputGI, uv) * _Kernel[0]; // 5-tap kernel
    half  totalW = _Kernel[0];

    half2 offsets[4] = { half2(1,0), half2(-1,0), half2(0,1), half2(0,-1) };
    [unroll] for (int i = 0; i < 4; i++)
    {
        half2 sampleUV = uv + offsets[i] * stepWidth * _TexelSize;
        half  sDepth = SampleLinearDepth(sampleUV);
        half3 sNorm  = SampleNormal(sampleUV);
        half  w = _Kernel[1] * BilateralWeight(cDepth, sDepth)
                             * pow(max(0, dot(cNorm, sNorm)), 32);
        result += tex2D(_InputGI, sampleUV) * w;
        totalW += w;
    }
    return result / totalW;
}

3 次 A-Trous 迭代,步长 1, 2, 4,等效于 radius=7 的 Bilateral Filter,但总采样次数仅 15 次,即 3 Pass × 5 tap,远低于 radius=7 的分离式 Bilateral 的 30 次。

滤波半径的选择:对于 2 SPP 的输入,Temporal 后等效约 20 SPP,残留噪声的空间频率较高。半径 4-6 像素通常足够消除可见噪声而不引入过度模糊。更大的半径,如 8-12,适用于更低 SPP 或 Temporal 累积不足的情况,比如快速摄像机移动时历史帧失效率高。

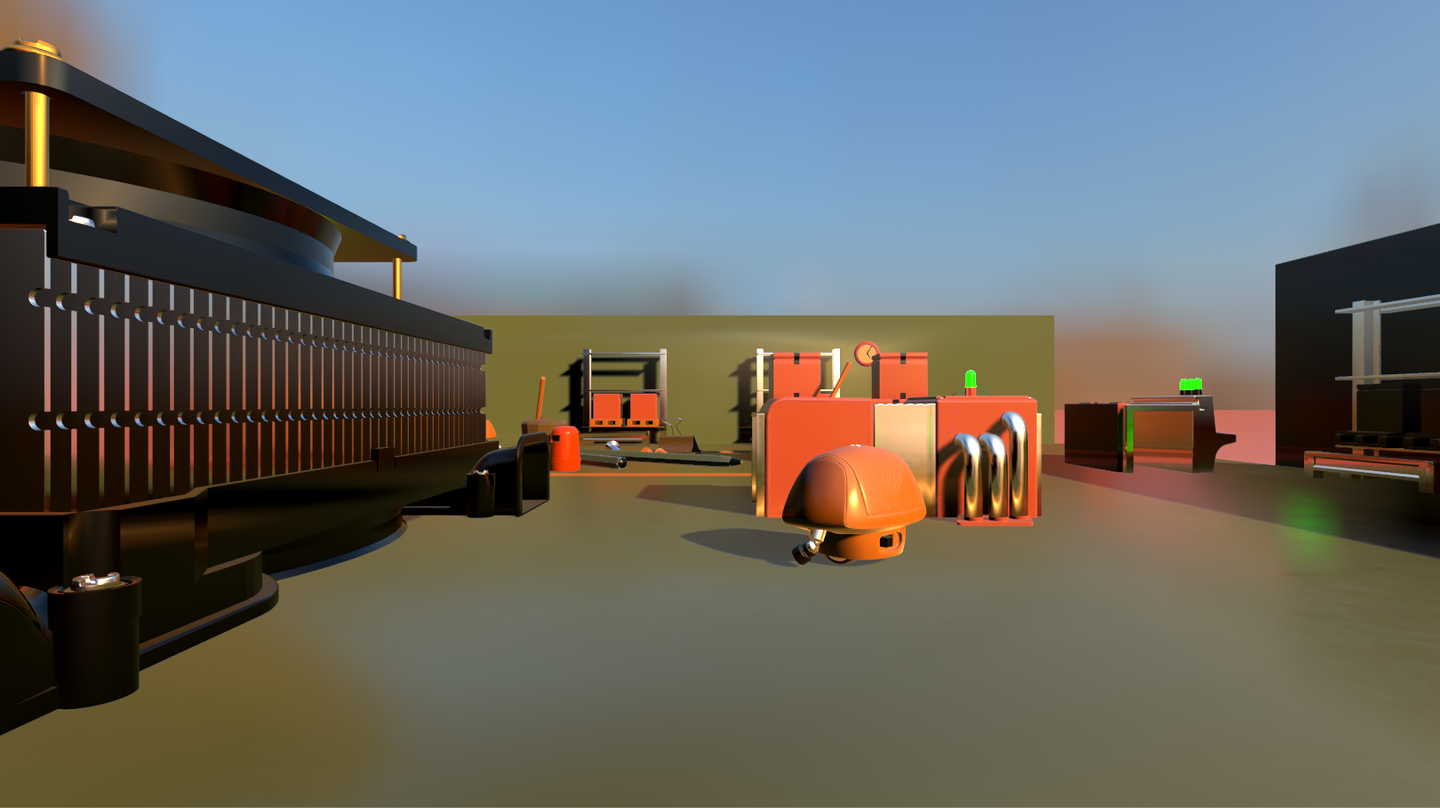

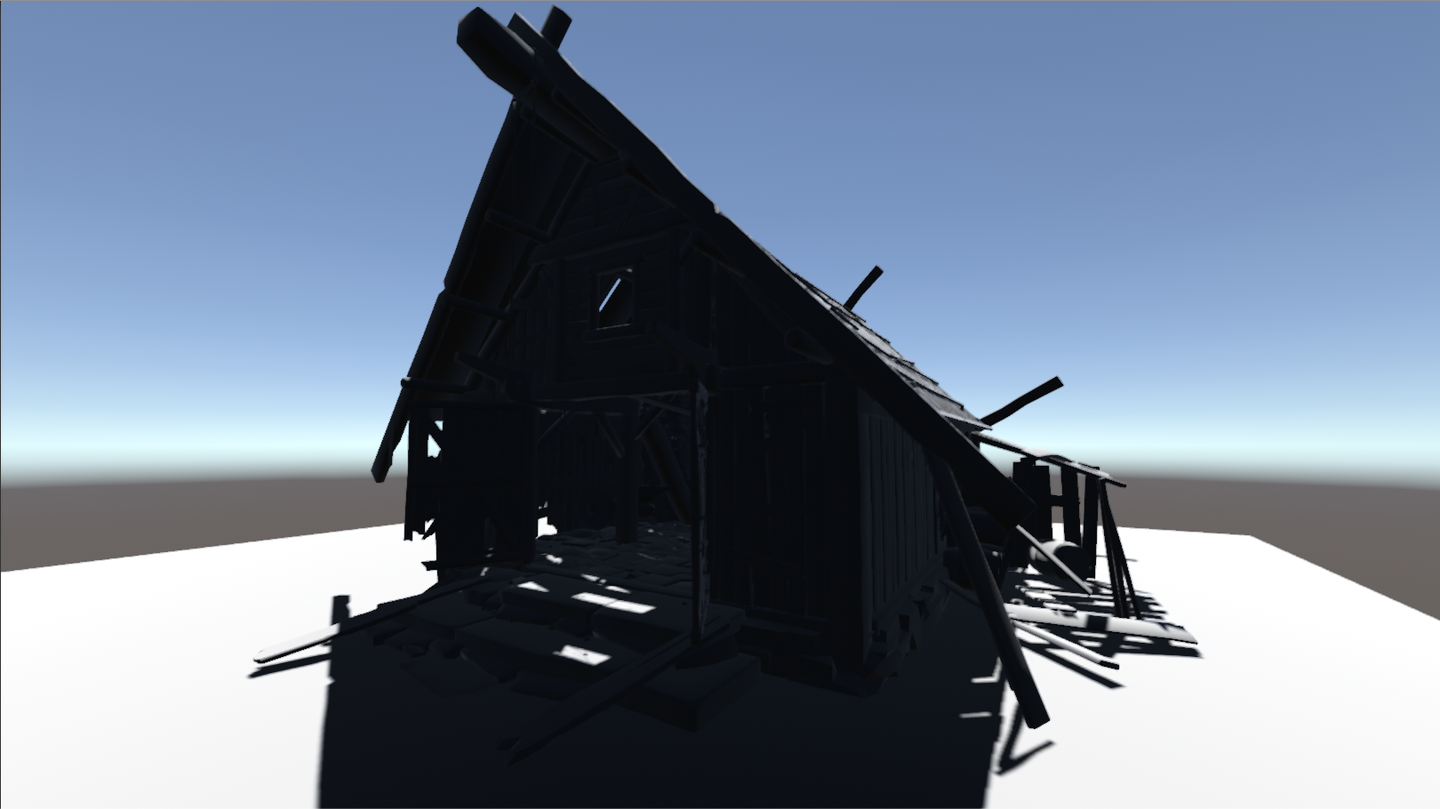

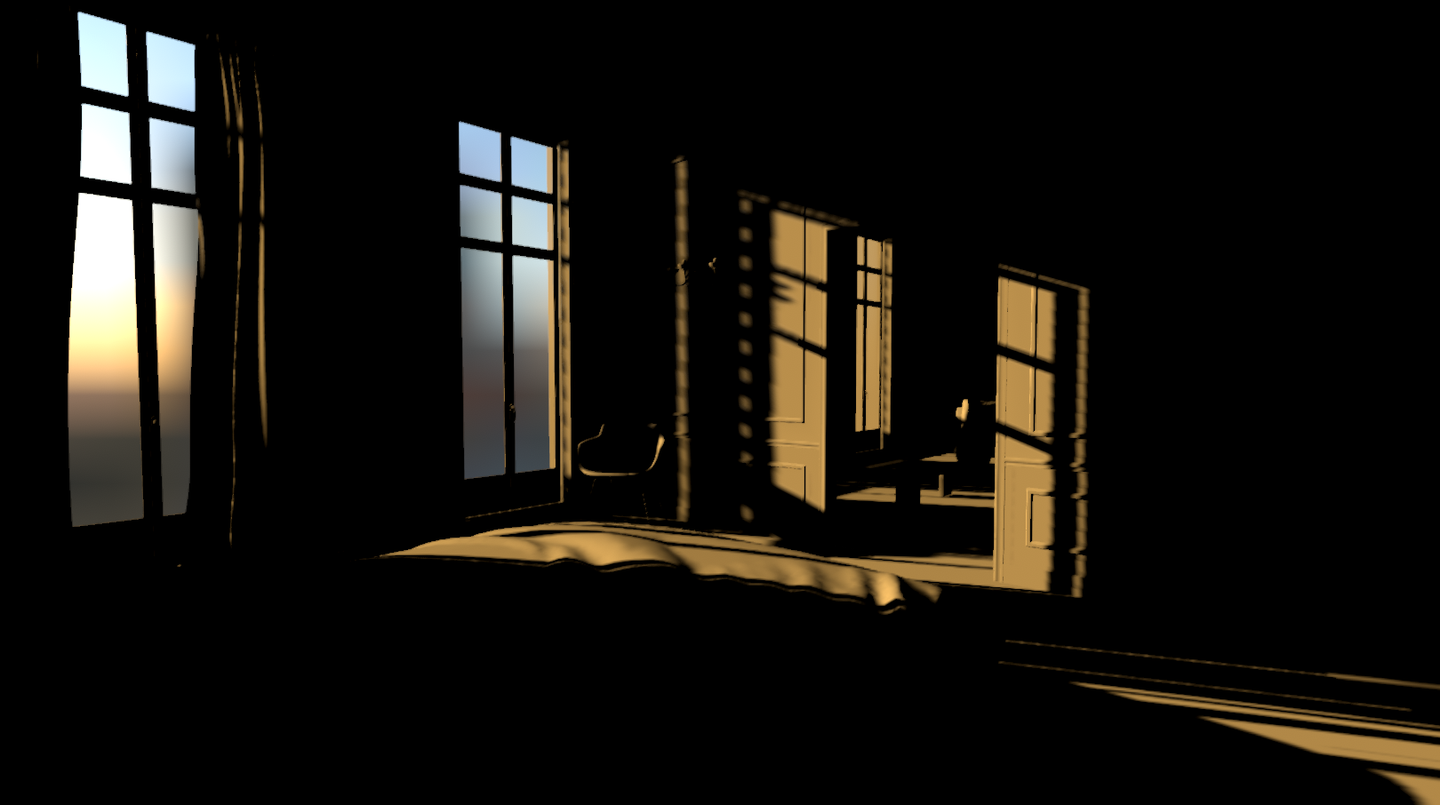

Spatial Filter 前 - 仅直接光照 仅直接光照(无 SSGi)

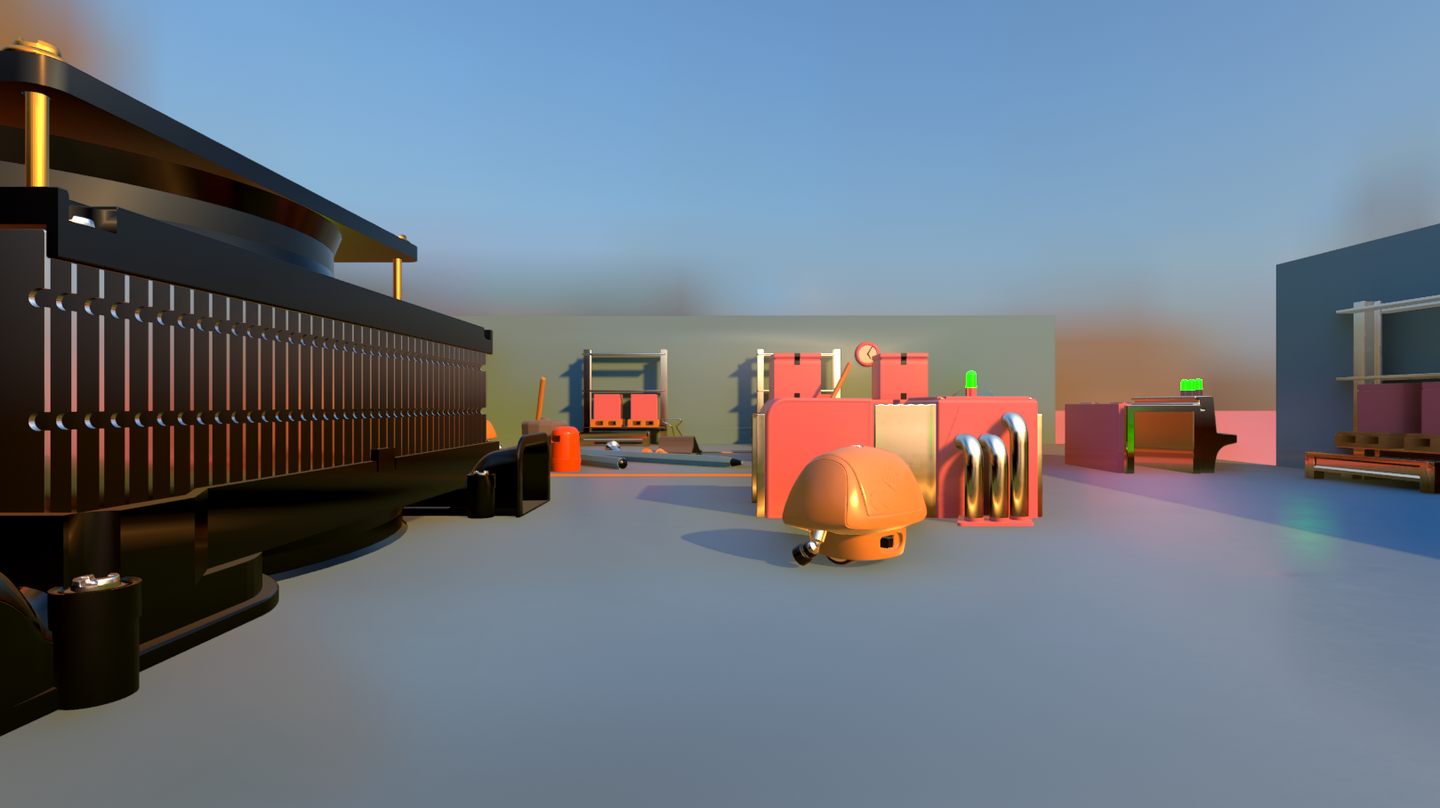

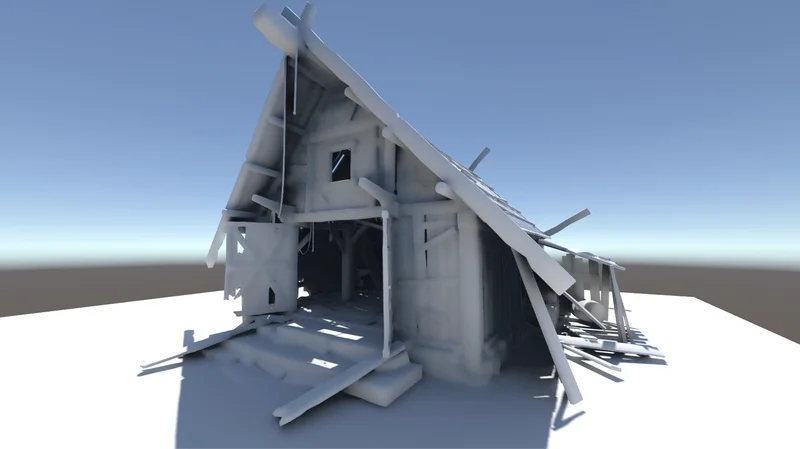

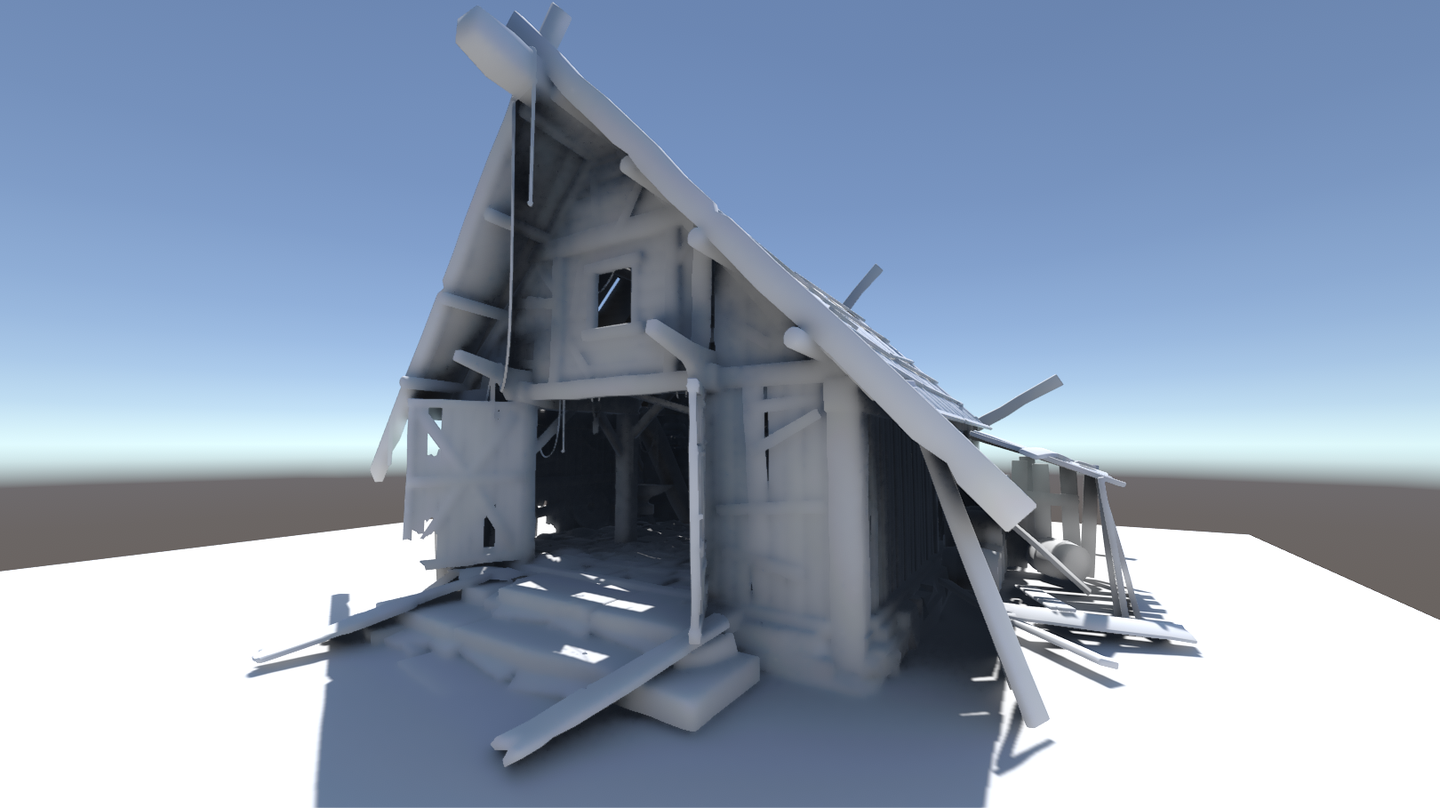

Spatial Filter 后 - SSGi 开启 SSGi 开启,间接光照可见

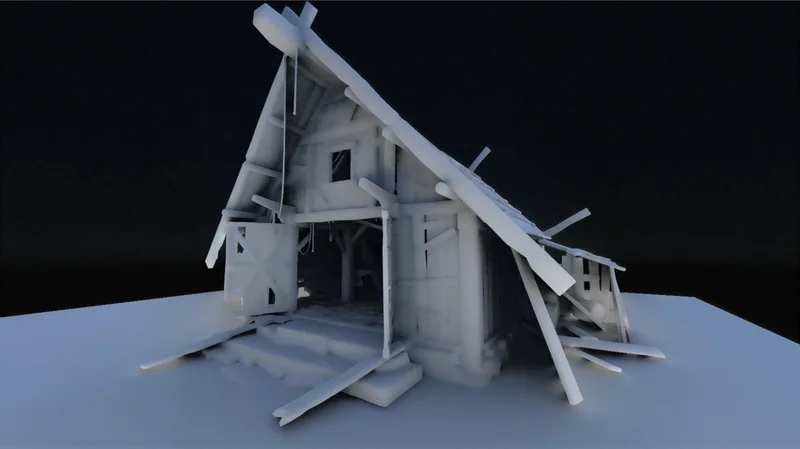

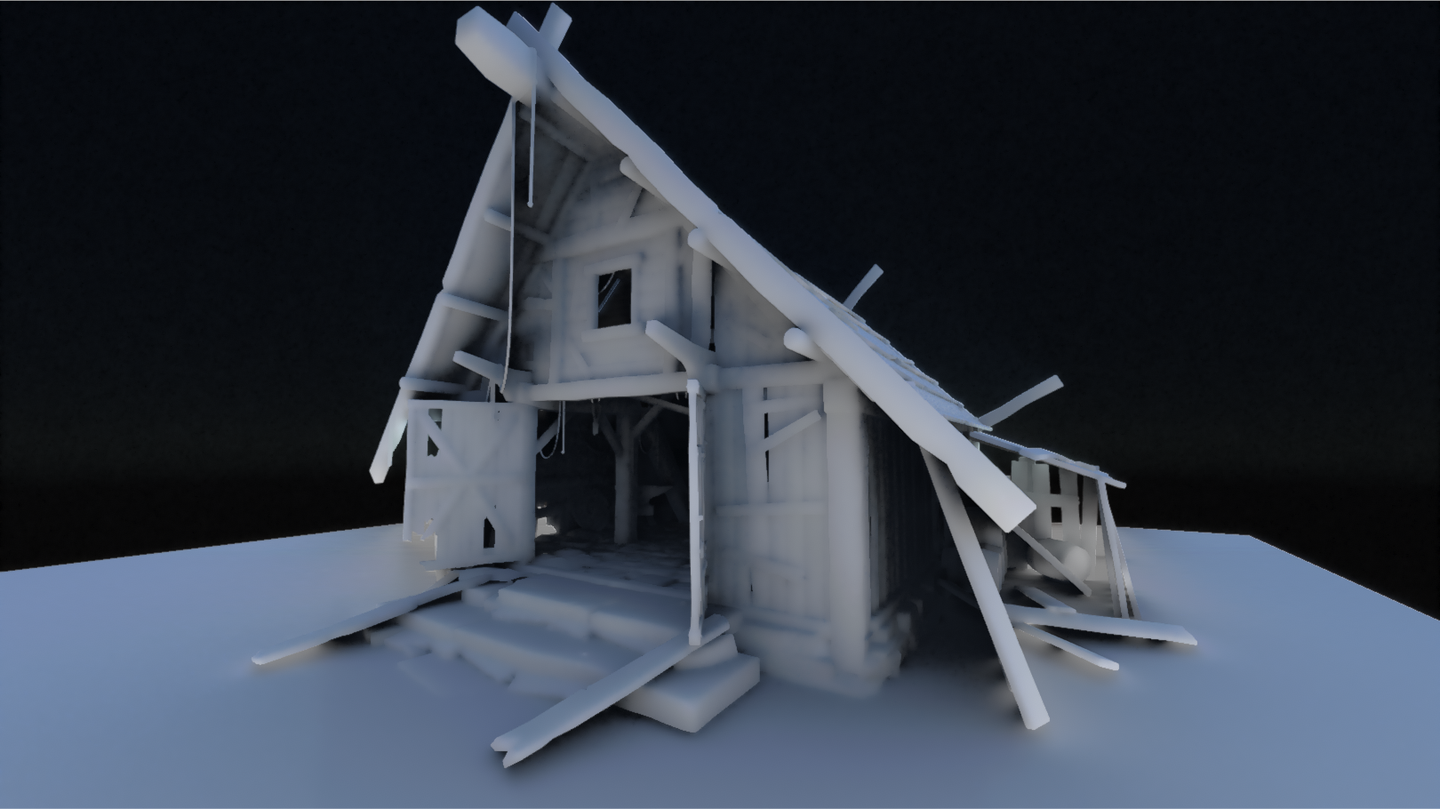

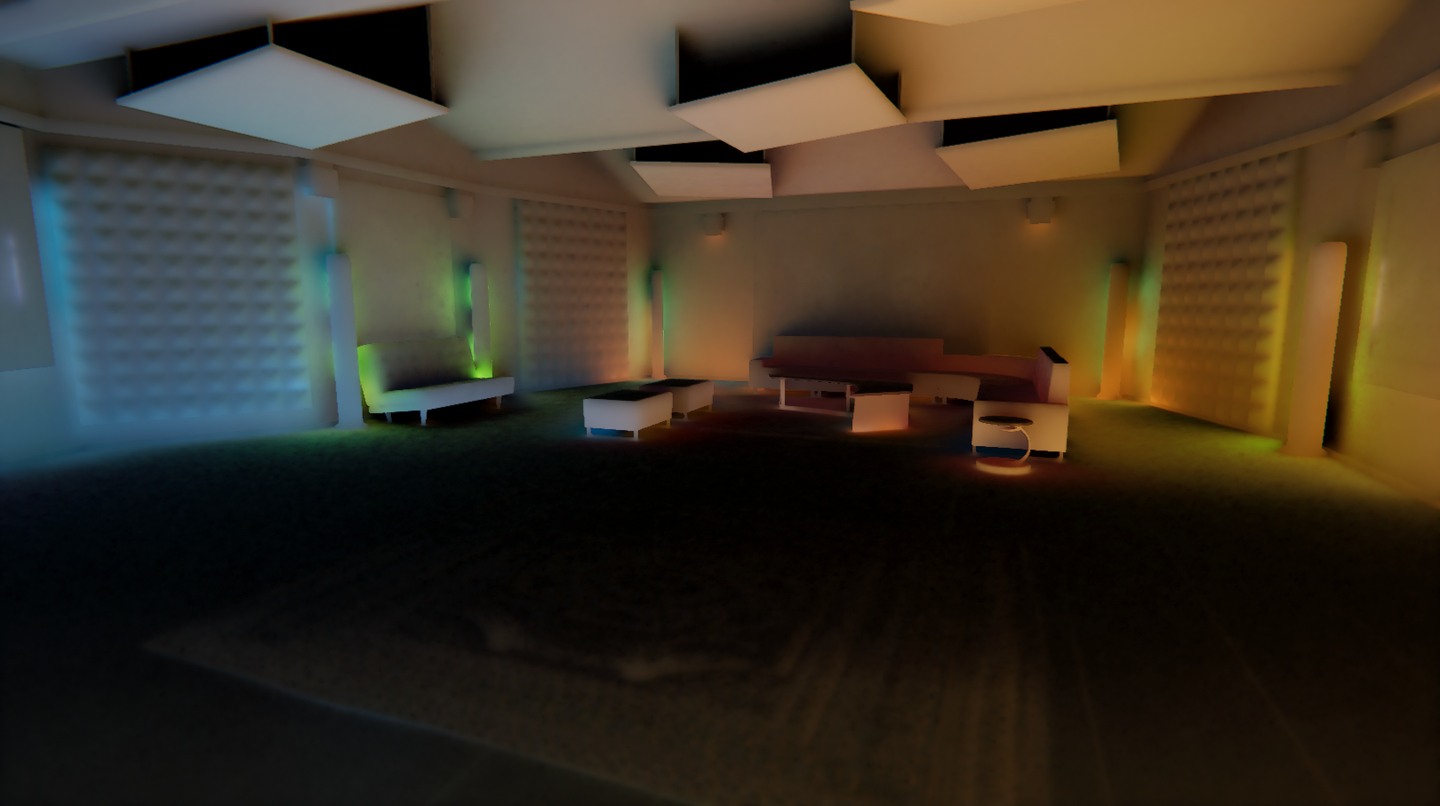

Spatial Filter 后 - 夜间场景 SSGi 间接光照效果(夜间场景)

五、性能

我在 GTX 970M 上实测,1080P 全分辨率、2 SPP 配置下整体开销约 5-6ms。对于移动端或低端 GPU,可考虑降分辨率执行 Trace 后上采样。

各 Pass 的开销分解:

Pass开销瓶颈
HiZ Buffer 构建~0.3msBandwidth (Mip Chain downsample)
Ray Generation + March (2 SPP)~3.5msBandwidth (深度采样) + ALU (步进逻辑)
Temporal Filter~0.5msBandwidth (当前帧 + 历史帧 + 邻域采样)
Spatial Filter (2 Pass)~0.8msBandwidth (双向采样 × 2 Pass)
合成~0.1ms—

Ray March 占总开销的 60% 以上,是优化的首要目标。

优化方向分三条。半分辨率 Trace 在 1/2 分辨率下执行 Ray March,光线数量降为 1/4,2SPP × 1/4 像素即等效 0.5 SPP/全分辨率像素,结果上采样时使用 Bilateral Upscale 保持边缘,代价是低分辨率下 Thickness Heuristic 的精度下降,thin feature 的命中率降低。Stochastic Subsampling 用棋盘格(Checkerboard)模式执行:奇数帧计算偶数像素,偶数帧计算奇数像素,Temporal 累积后恢复全分辨率,代价是运动快速时会出现半像素级的 aliasing。自适应步数根据光线方向与屏幕的夹角决定最大步数:接近平行于屏幕的光线,比如掠射方向,需要更多步数,接近垂直于屏幕的光线很快到达 depth 表面或离开屏幕,可以减少步数。

各优化方案的开销与质量 tradeoff:

优化方案开销节省质量影响适用场景
半分辨率 Trace~60%细节物体 GI 丢失,边缘模糊移动端、低端 PC
Checkerboard~45%运动时半像素 aliasing30fps 目标
自适应步数~15-25%掠射方向 GI 略有退化通用优化
降低 Max Steps~20-40%远距离命中丢失小空间场景
移除距离衰减外区域~10%无视觉影响通用优化

六、效果分析

2 SPP + Denoise 的结果与 16 SPP 无降噪的结果在视觉上接近。Bilateral Filter 仅使用 Depth Weight 导致细节处有轻微模糊,但混合到最终场景后影响有限。

2 SPP 原始输出 2 SPP

2 SPP + Denoise 2 SPP + Denoise

16 SPP 参考 16 SPP(参考)

对比分析的具体表现:

  • 颜色渗透精度:红色沙发旁边的白色墙面在 2SPP + Denoise 和 16SPP 两种配置下都正确产生了暖色间接光照,色调一致
  • 噪声残留:2SPP + Denoise 在几何复杂的区域(如桌椅下方)仍有轻微的低频噪声波动,16SPP 无降噪版本则表现为均匀的高频噪点
  • 边缘保持:Bilateral Filter 在深度不连续处正确保持了边缘锐度,物体轮廓线上的 GI 不会渗透到背景
  • 时域稳定性:Temporal 累积使 2SPP 版本在静态场景下的时域稳定性接近 16SPP(因为静态时历史帧完全有效),运动场景下随着历史帧失效率上升会短暂出现噪声增加

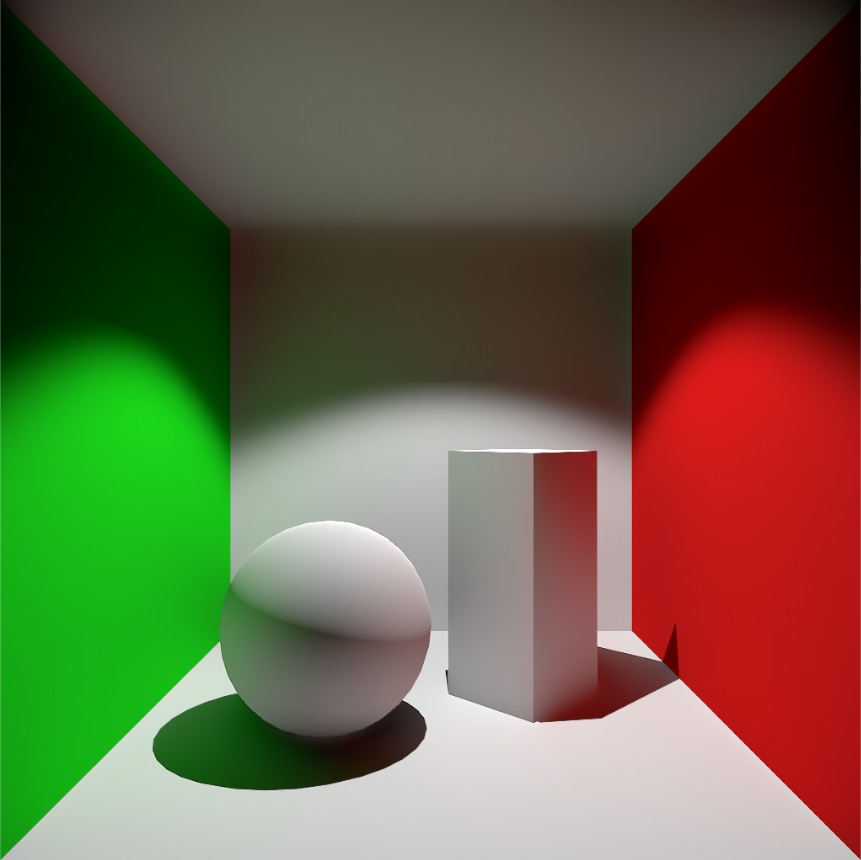

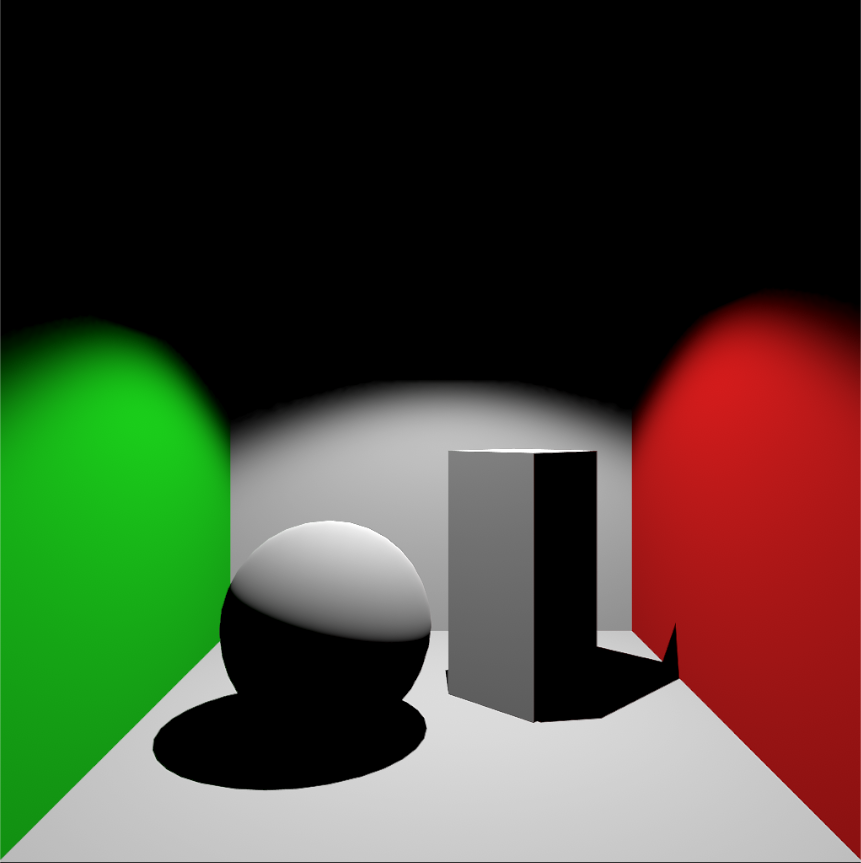

Cornell Box - 仅直接光照 Cornell Box - 仅直接光照

Cornell Box - SSGi Cornell Box - SSGi 开启,红/绿色渗透清晰可见

Cornell Box - GI 颜色渗透 Cornell Box - SSGi 颜色渗透效果

当前实现的 Bilateral 权重函数:

half BilateralWeight(half cDepth, half sDepth)
{
    return exp(-abs(cDepth - sDepth) * _DepthSigma);
}

指数衰减权重相比线性衰减的优势:线性衰减在阈值边界处有不连续的梯度(权重从正值跳变为 0),可能导致滤波结果在深度不连续边界处出现细微的亮度跳变。指数衰减平滑过渡至零,边界处理更自然。_DepthSigma 控制深度差异的敏感度:值越大对深度差异越敏感,边缘保持越好但降噪效果越弱。

_DepthSigma 的参数选择:

// DepthSigma 与行为的关系:
// 当 |cDepth - sDepth| = 1/DepthSigma 时,权重衰减为 1/e ≈ 0.37
//
// 推荐值选择依据:
// - 室内场景(深度范围 0.1-20m): DepthSigma = 5-10
//   → 深度差 0.1-0.2m 时权重降为 37%,对应家具边缘处的深度不连续
// - 室外场景(深度范围 1-1000m): DepthSigma = 0.1-1
//   → 深度差 1-10m 时权重降为 37%,对应建筑边缘处的深度不连续

更完善的版本应叠加 Normal Weight:weight *= max(0, dot(cNormal, sNormal))^_NormalPower。这样做的收益是保持几何边缘的锐利度,代价是需要额外的 Normal Buffer 采样。考虑到 SSGi 最终与场景颜色混合后细节差异不大,当前版本只用 Depth Weight 作为性价比选择。

Normal Weight 的作用场景:当两个相邻像素深度相同但法线方向不同时,比如墙面与地面的交线处、曲面的法线变化区域,Depth Weight 无法区分它们,会跨几何边界模糊 GI。Normal Weight 在这种情况下能正确阻止跨表面的模糊。对于以平面为主的场景,如 ArchViz,这个区别不大;对于有大量曲面或复杂几何的场景,如角色模型、有机形态,Normal Weight 的收益更明显。

七、混合 GI 架构

完整的 GI 方案为三部曲:

SSGi 提供高频间接光照细节,代价是屏幕空间的信息丢失,屏幕外物体无贡献;Irradiance Volume 在场景中布置低分辨率探针网格,实时更新 SH 数据,覆盖屏幕空间遗漏的区域,提供低频 GI 基底;两者通过 finalGI = lerp(probeGI, ssGI, ssMask) 混合输出,SSGi 的 Mask 由 Ray March 的命中率决定:有有效命中的区域信任 SSGi 结果,无命中区域 fallback 到 Probe 数据。

SSGi Mask 的生成逻辑:

half ComputeSSMask(int numSamples, int numHits)
{
    // 基础命中率
    half hitRate = (half)numHits / (half)numSamples;

    // Temporal 累积的命中率(使用 EMA 平滑)
    half histMask = tex2D(_HistoryMask, histUV).r;
    half mask = lerp(histMask, hitRate, 0.1); // 慢速收敛以稳定

    return mask;
}

当 Mask 接近 1 时,大部分光线有有效命中,SSGi 结果可信,权重高。当 Mask 接近 0 时,大部分光线命中天空或离开屏幕边界,SSGi 信息不足,权重低,回退到 Probe 数据。过渡区域的 Mask 值在 0-1 之间,两种 GI 结果线性混合。

7.1 Irradiance Volume 的 SH 更新策略

Irradiance Volume 的设计要点:

参数配置作用
Probe 网格间距1-3 米覆盖整个可行走区域
SH 阶数L1 或 L2(4 或 9 个系数)编码低频方向性光照
更新策略每帧更新部分 Probe(round-robin)对动态光源响应
遮挡处理Probe 之间的 visibility 检测防止光照穿墙
插值方式Trilinear 插值 + Visibility Weight确保相邻 Probe 被几何遮挡时不参与插值

SH 存储与评估:

L1 SH,4 个系数/通道,共 12 个 float for RGB,能表达光照的主方向和强度梯度。L2 SH,9 个系数/通道,共 27 个 float for RGB,能表达更复杂的方向性分布,如两个对向光源。对于室内场景的间接光,通常来自多个方向的散射光,L1 足够捕获主要的方向梯度;L2 在窗户附近,直接光方向性强,优势更明显。

SH 评估的着色器代码:

// L1 SH 评估:4 个系数
half3 EvaluateSH_L1(half4 shR, half4 shG, half4 shB, half3 normal)
{
    half4 basis = half4(0.282095, // Y_00
                        0.488603 * normal.y, // Y_1-1
                        0.488603 * normal.z, // Y_10
                        0.488603 * normal.x); // Y_11
    half3 irradiance;
    irradiance.r = dot(shR, basis);
    irradiance.g = dot(shG, basis);
    irradiance.b = dot(shB, basis);
    return max(0, irradiance);
}

Probe 更新的 Round-Robin 策略:

场景中 Probe 数量通常为数百到数千个。每帧更新所有 Probe 不现实(每个 Probe 需要渲染 Cubemap 或执行 Ray Cast 收集 radiance)。Round-Robin 更新按固定顺序每帧更新 N 个 Probe:

// 更新调度(伪代码)
int probesPerFrame = totalProbes / targetConvergeFrames;
int startIdx = frameIndex * probesPerFrame % totalProbes;
for (int i = startIdx; i < startIdx + probesPerFrame; i++)
{
    UpdateProbe(probes[i % totalProbes]);
}

对于 1000 个 Probe、目标 30 帧收敛,每帧更新约 33 个 Probe。每个 Probe 更新的开销取决于 radiance 收集方式:Cubemap 渲染为每个 Probe 渲染 6 面低分辨率 Cubemap(如 16×16),开销约 0.1ms/Probe,33 个就是 3.3ms,过高;Ray Cast (GPU) 为每个 Probe 发射 64-256 条光线,通过 BVH 或 Screen-Space 采样收集 radiance,开销约 0.01-0.03ms/Probe,33 个是 0.3-1.0ms,可接受;从 SSGi 结果回馈则利用 SSGi 已计算的 GI 数据更新最近的 Probe,几乎零额外开销,但只能覆盖屏幕可见区域的 Probe。

Probe Visibility 与穿墙问题:

Trilinear 插值在体积边界处会跨越墙壁:如果一个 Probe 在明亮的房间 A 内,相邻的 Probe 在黑暗的房间 B 内,墙壁附近的像素会错误地混合两个房间的光照,产生光照穿墙。

解决方案:为每对相邻 Probe 预计算 visibility(是否存在不透明几何遮挡)。插值时,被遮挡的 Probe 权重设为 0:

half3 InterpolateProbesWithVisibility(half3 worldPos, ProbeGrid grid)
{
    // 获取包围当前点的 8 个 Probe(Trilinear 的 8 个顶点)
    int3 baseIdx = GetBaseProbeIndex(worldPos, grid);
    half3 frac = GetInterpolationFrac(worldPos, grid);

    half3 result = 0;
    half totalWeight = 0;

    [unroll] for (int i = 0; i < 8; i++)
    {
        int3 probeIdx = baseIdx + cornerOffsets[i];
        half3 probePos = GetProbePosition(probeIdx, grid);

        // Trilinear 基础权重
        half3 cornerFrac = lerp(1 - frac, frac, cornerOffsets[i]);
        half triWeight = cornerFrac.x * cornerFrac.y * cornerFrac.z;

        // Visibility 检测:从着色点向 Probe 发射射线检测遮挡
        // (使用预计算的 Probe-to-Probe visibility 或运行时 Ray Cast)
        half visibility = TestProbeVisibility(worldPos, probePos);

        half weight = triWeight * visibility;
        result += EvaluateProbeSH(probeIdx, worldPos) * weight;
        totalWeight += weight;
    }

    return result / max(totalWeight, 0.001);
}

这种方案的开销来自 visibility 检测。预计算方案用离线 Ray Cast 预计算每对 Probe 的遮挡关系,适合静态场景;运行时方案每帧对可见 Probe 做 short-range Ray Cast,适合动态场景但开销更高。

八、RenderTarget 与数据流总结

完整管线的 RenderTarget 布局:

Pass输入输出格式
HiZ BuildDepth Buffer (R32F)HiZ Mip Chain (R32F × N levels)—
Ray MarchHiZ, SceneColor, GBuffer Normal, RandomSSGi Raw (RGBA16F) + Mask (R8)Half Res 可选
TemporalSSGi Raw, History Buffer, Motion VectorSSGi Temporal (RGBA16F)Full Res
Spatial HSSGi Temporal, DepthSSGi Spatial H (RGBA16F)Full Res
Spatial VSSGi Spatial H, DepthSSGi Final (RGBA16F)Full Res
CompositeSSGi Final, Probe GI, MaskFinal Indirect Diffuse—

使用 RGBA16F 而非 RGBA8 的原因:间接光照颜色需要 HDR 范围,强光照区域的间接光贡献可能超过 1.0,尤其是窗户附近,8-bit 会导致截断和色带。16F 在精度和带宽之间取得平衡。如果带宽严格受限,可以使用 R11G11B10F,它无 alpha 通道,带宽降为 RGB16F 的 71%。

内存 Budget 估算(1080P 全分辨率):

Buffer格式单帧大小备注
HiZ Mip ChainR32F × 10 levels~13 MBMip 0 = 8MB, 后续级约 1/3
SSGi RawRGBA16F~16 MBHalf Res 时 4 MB
SSGi HistoryRGBA16F~16 MBTemporal 必需
SSGi TemporalRGBA16F~16 MB—
SSGi Spatial (ping-pong)RGBA16F × 2~32 MB可复用其一
MaskR8~2 MB—
Mask HistoryR8~2 MB—
总计~97 MBHalf Res Trace 可降至 ~70 MB

在 4GB VRAM 的 GTX 970M 上,97 MB 占总显存的 2.4%,加上 GBuffer、SceneColor、Shadow Map 等其他 RT,总显存占用约 400-600 MB,仍有充足余量。

8.1 SSGi 效果展示

以下为 SSGi 在多个测试场景中的效果。每组包含无 GI(仅直接光照)与有 SSGi 的对比。

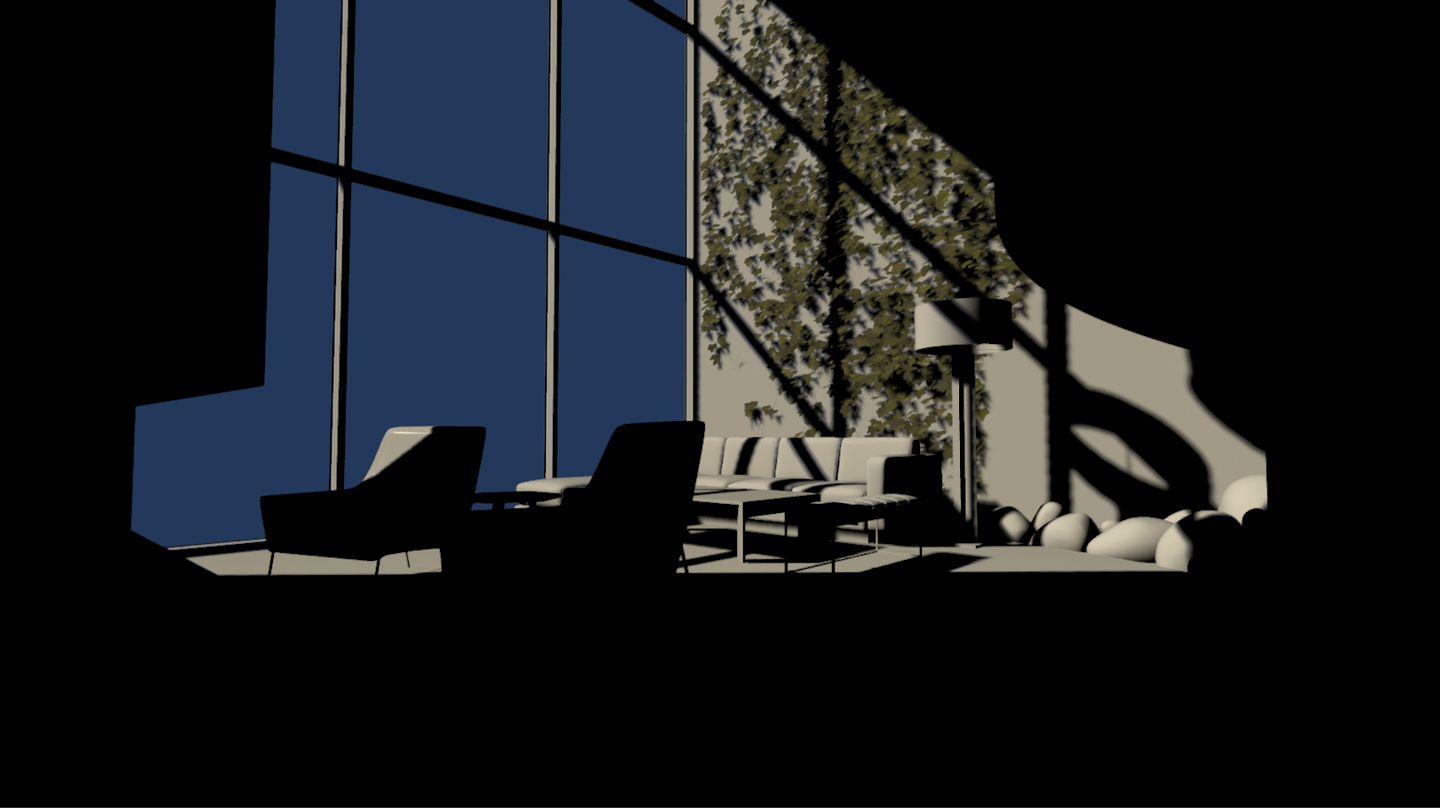

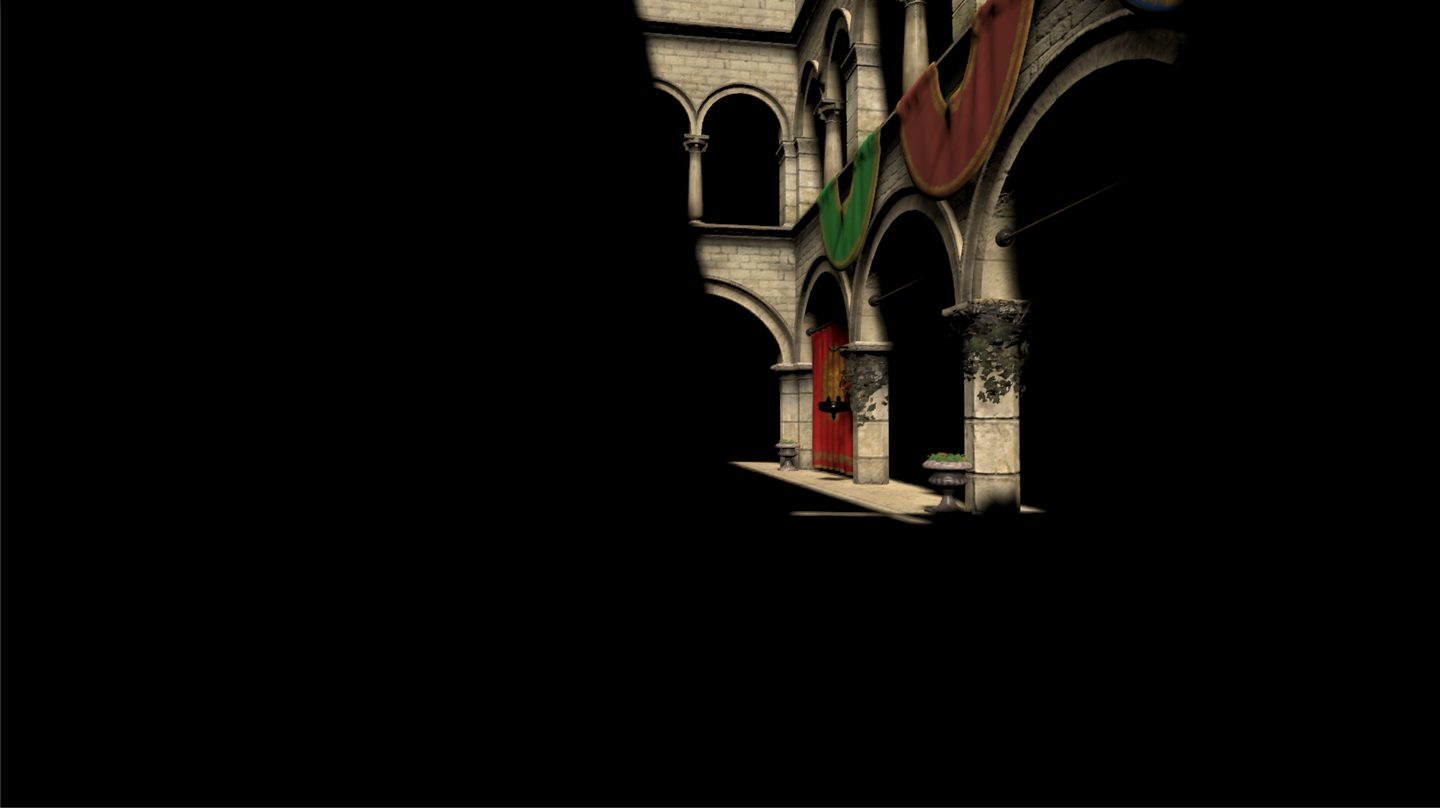

仅直接光照 仅直接光照

SSGi 开启 SSGi 开启

仅直接光照 SSGi 间接光照效果

仅直接光照 仅直接光照

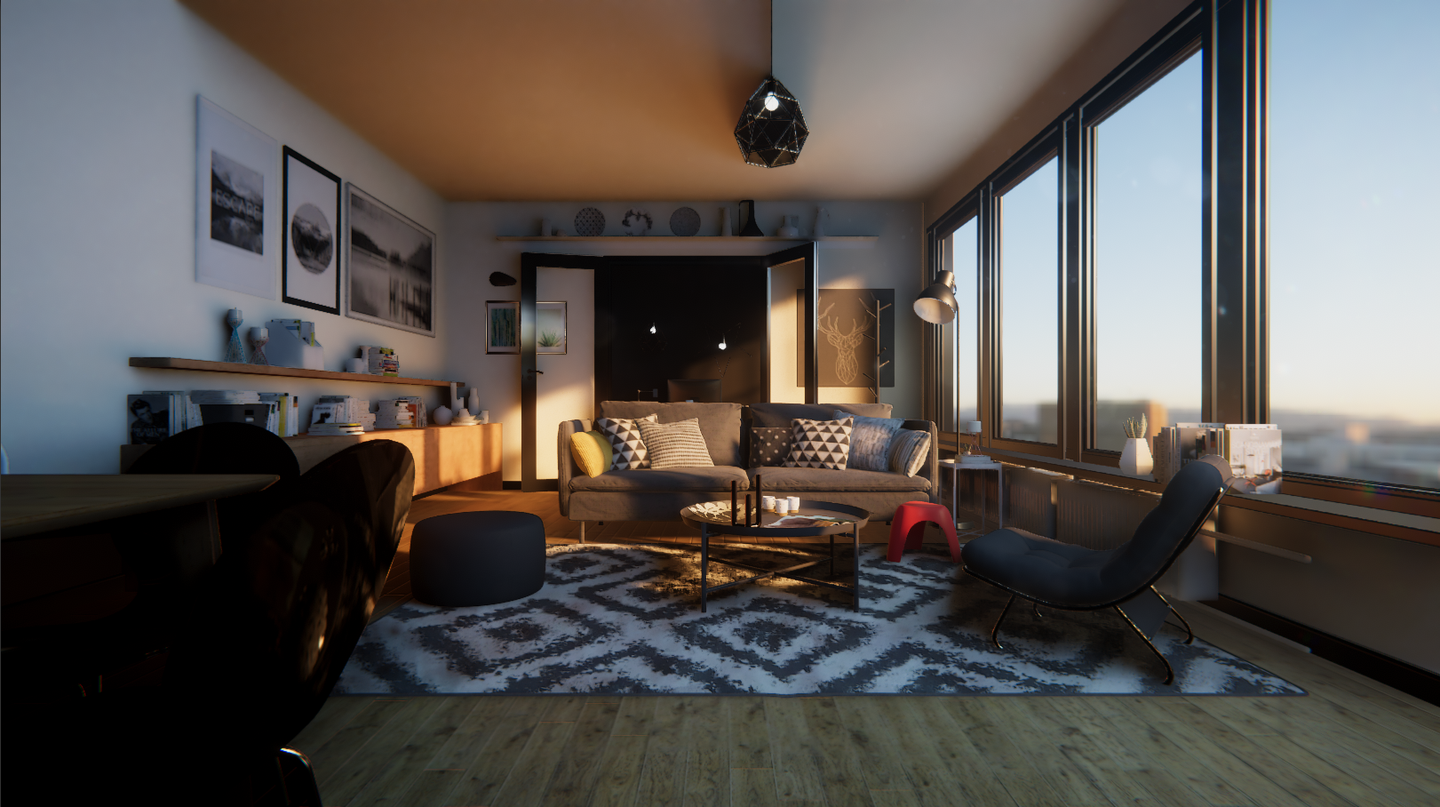

SSGi 开启 SSGi 开启

SSGi 开启 SSGi 间接光照效果

走廊场景 SSGi 走廊场景 SSGi 效果

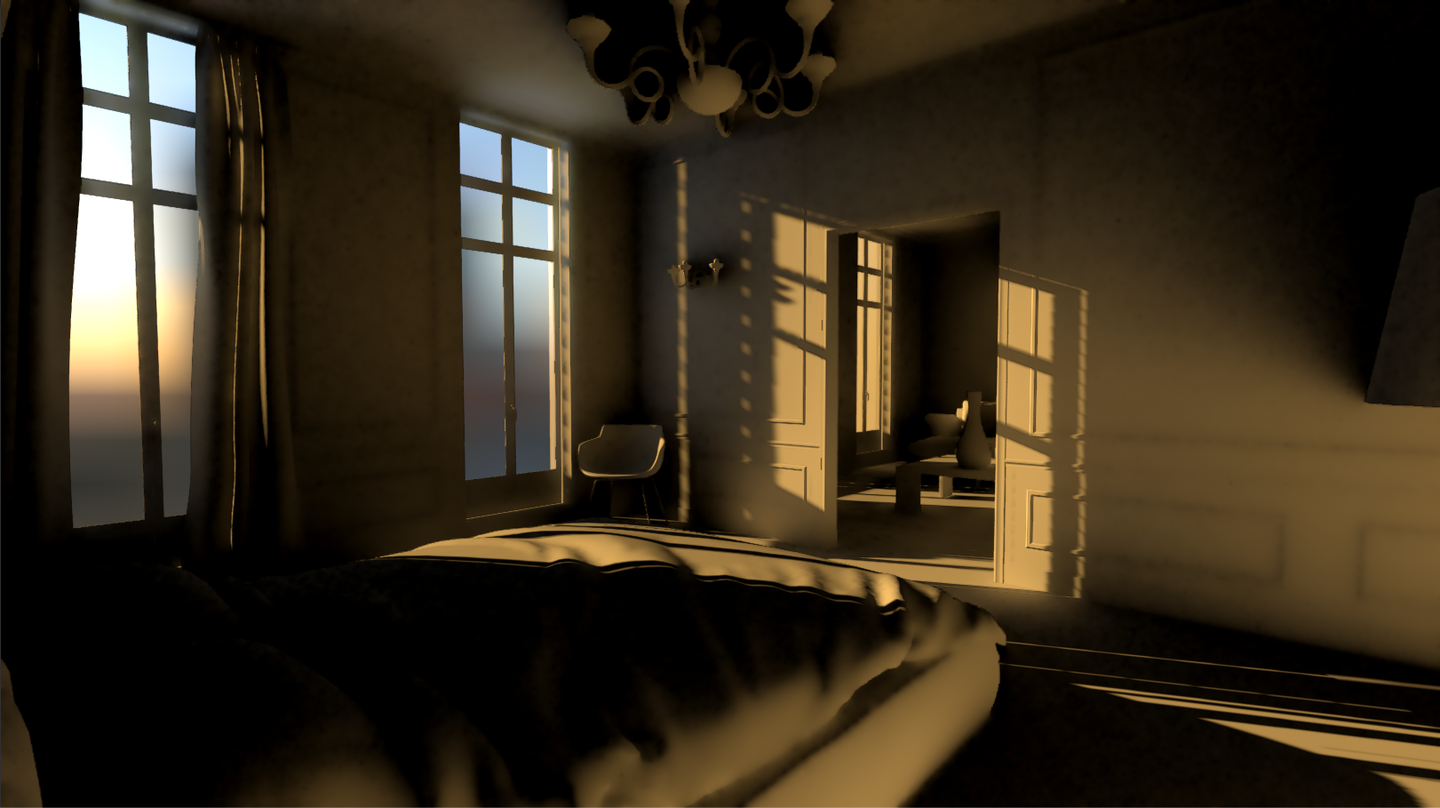

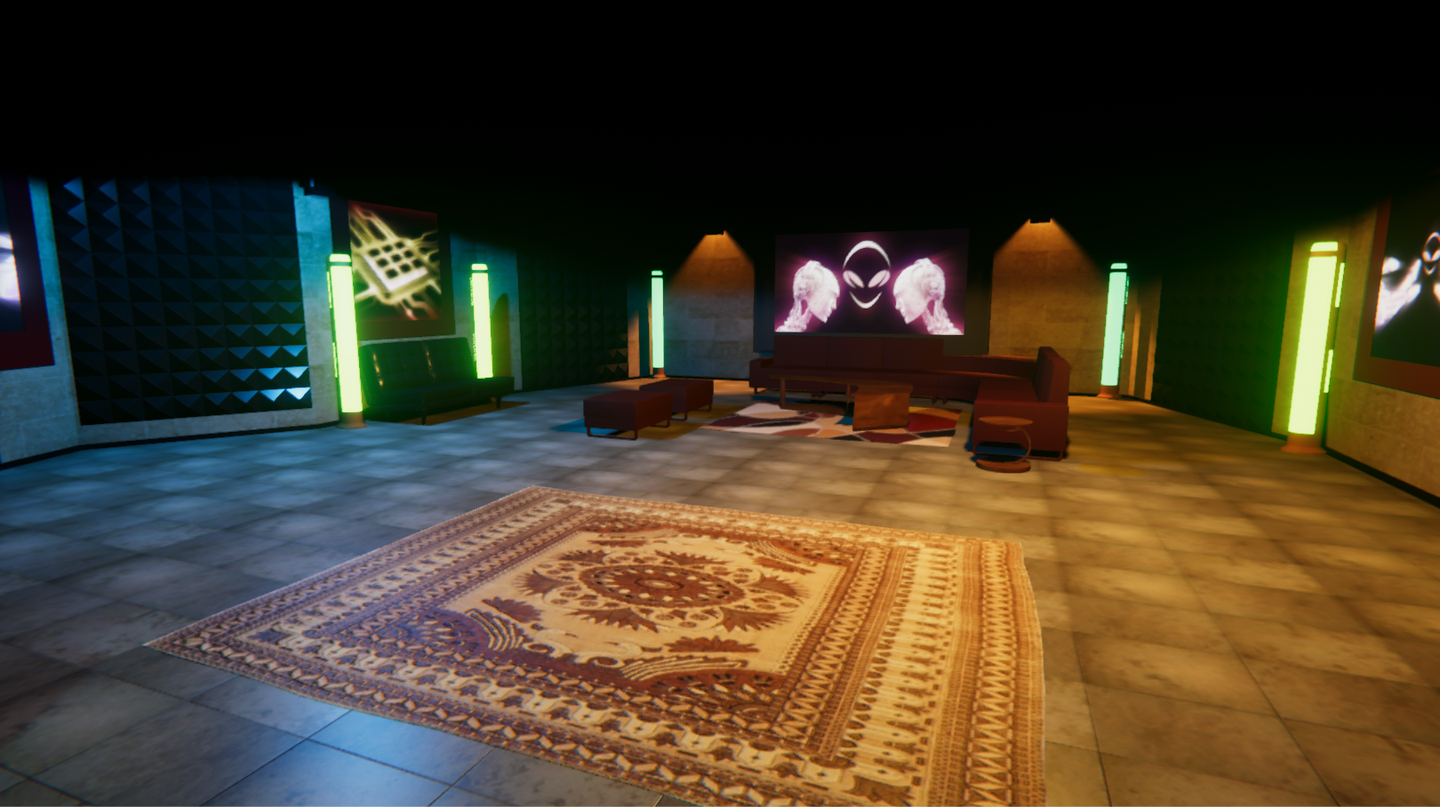

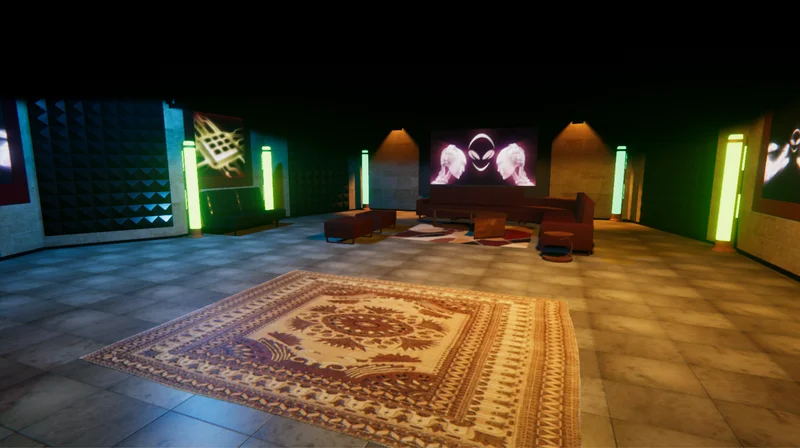

室内多色光源 室内多色光源场景的 SSGi 间接光照

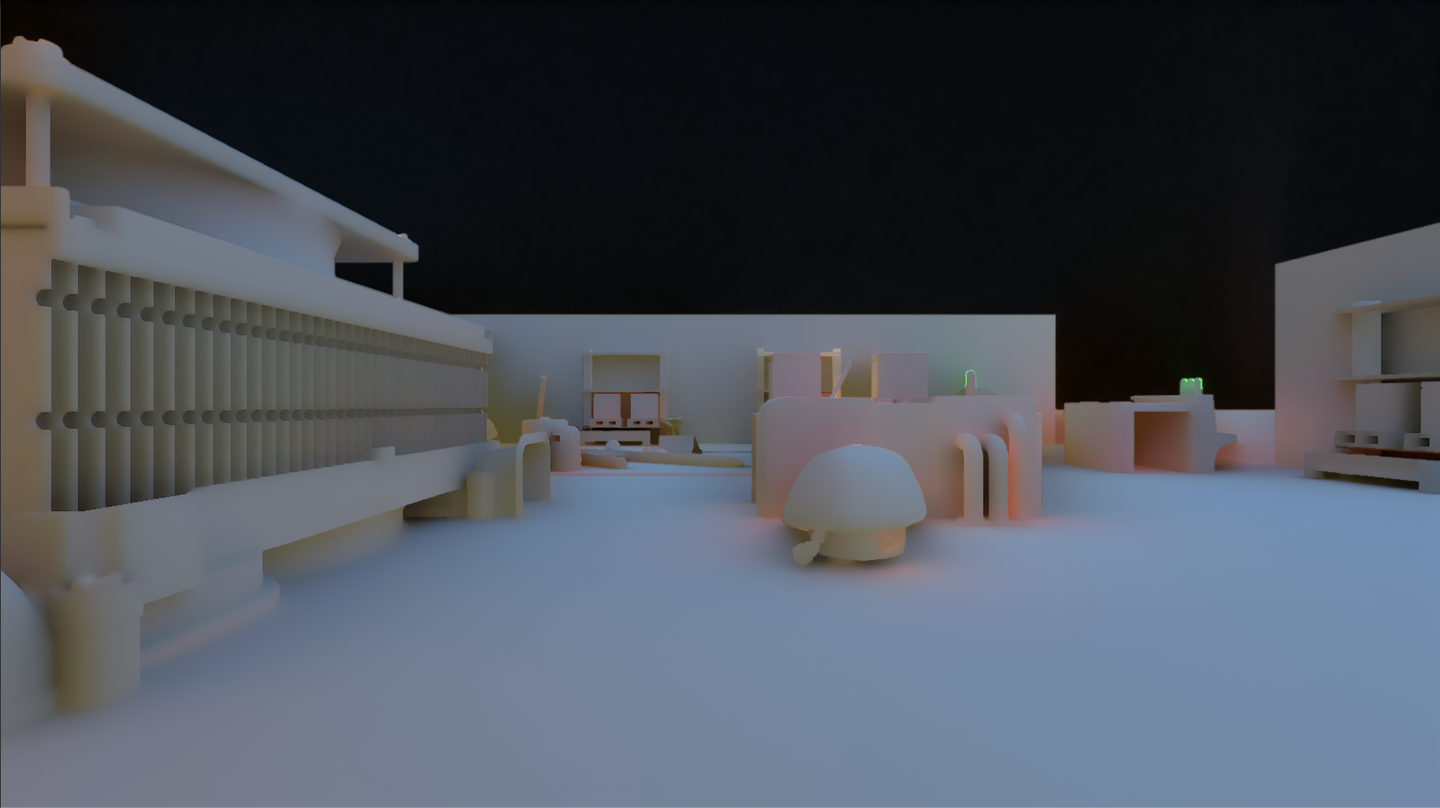

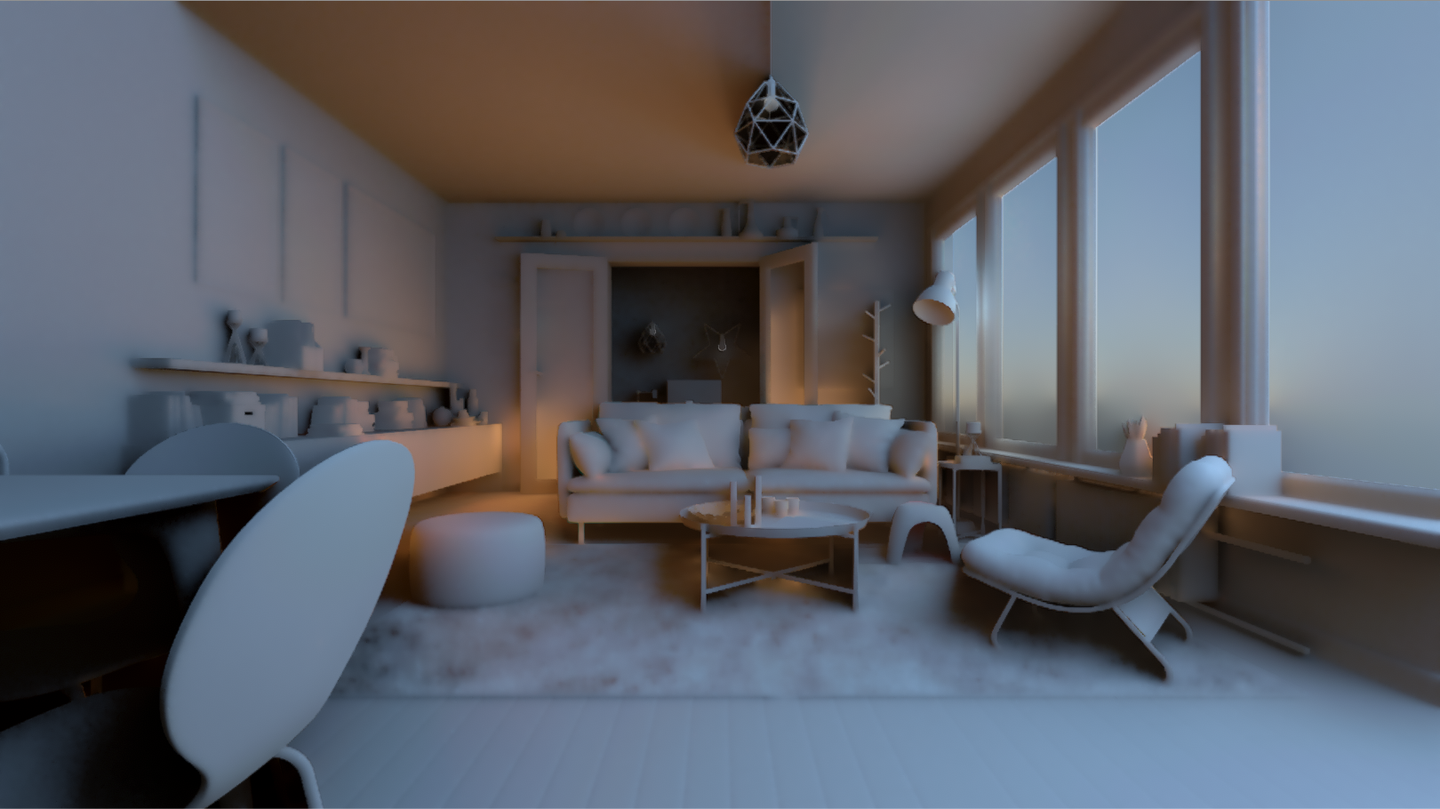

SSGi 效果展示 - Clay 材质 Clay 材质下的 SSGi 间接光照

九、后续计划

  • 实现 Irradiance Volume 提供低频 GI 基底
  • 通过 SSGi Mask 混合两种 GI 结果:lerp(SSGi, ProbeGi, SSMask)
  • 探索自适应 SPP:根据场景复杂度和运动速度动态调整每像素采样数
  • 评估 Importance Sampling 的改进空间:根据上一帧的 GI 分布引导当前帧的采样方向
  • 实现 A-Trous Wavelet Filter 替代当前的 Separable Bilateral,以支持更大的有效 kernel 半径
  • 对比 Variance Clipping 与 Min/Max Clipping 在动态场景中的 ghosting 抑制效果
  • 评估 Screen-Space Probe 方案(类似 Lumen 的 Screen Probe GI)是否在中端硬件上可行
