一、背景

基于 Unity 2019.1 的 Scriptable Render Pipeline（SRP），从零搭建一个包含 Pre-Z 和 GBuffer 绘制的延迟渲染管线。

SRP 把 Unity 的全部渲染细节以脚本形式暴露给开发者。配合 CommandBuffer（类似 DirectX 的 Command List），可以完全控制每一帧的绘制流程，引擎内部不再有黑盒行为。相比直接啃 DX12 那套底层接口，Unity 的封装让管线开发的工程复杂度低了很多。

SRP 的抽象层级介于引擎预制管线（Built-in Pipeline）和原生图形 API 之间。它把 Descriptor Set、Root Signature 或 Pipeline State Object 这类底层概念收拢在 ShaderPassName、DrawingSettings、FilteringSettings 等高层结构中。开发者关注的粒度是"画哪些对象、用哪个 Pass、输出到哪个 RT"，不需要关心"绑定哪个 Descriptor Heap、设置哪个 Barrier"。这个抽象粒度对原型迭代非常友好：一个完整的 Deferred Pipeline 原型可以在数百行 C# 内完成。

二、创建 RenderPipeline

SRP 的入口是 RenderPipeline 类。开发者需要继承该类并重写两个虚函数：

• Render() — 每帧渲染循环的入口
• Dispose() — 管线销毁时的清理逻辑

Render() 接收一个 ScriptableRenderContext 和 Camera[] 数组。在该函数内对每个 Camera 执行 foreach 循环：先设置渲染参数，再执行 Culling，最后通过 CommandBuffer 完成绘制命令录制。

2.1 ScriptableRenderContext 的 API 设计

ScriptableRenderContext 是 SRP 与引擎 Graphics Backend 之间的唯一通道。它采用延迟提交（Deferred Submission）模式：所有通过 context.ExecuteCommandBuffer(cmd) 录制的命令和通过 context.DrawRenderers() 发起的绘制调用都会先暂存在内部队列中，调用时并不立即提交给 GPU。只有调用 context.Submit() 时，队列中的全部命令才会被一次性序列化为底层图形 API 调用并提交给驱动。

这个设计有两个关键收益：

1. 命令重排：Context 在 Submit 前可以对命令序列做有限的重排和合并优化（如 Barrier 合并、连续 SetRenderTarget 去重），减少冗余的 GPU 状态切换。
2. 验证窗口：在 Submit 之前，Unity 的验证层可以检查资源绑定完整性、RT 格式兼容性等问题，并在 Editor 下给出诊断信息，而非等到 GPU Fault 后才报错。

CommandBuffer 与 ScriptableRenderContext 的关系是"录制器"与"提交器"。CommandBuffer 负责录制 GPU 命令（SetRenderTarget、DrawMesh、Dispatch 等），录制完成后通过 context.ExecuteCommandBuffer(cmd) 将其内容追加到 Context 的内部队列。一个 CommandBuffer 可以多次 Execute，每次 Execute 将当前 buffer 中的命令拷贝到 Context 队列，之后 buffer 可以 Clear 并复用。一帧内可以用同一个 CommandBuffer 实例分段录制不同 Pass 的命令：

// Pre-Z Pass
CommandBuffer cmdPrePass = CommandBufferPool.Get(InfinityPassIDs.PreDepthPass.name);
cmdPrePass.GetTemporaryRT(InfinityShaderIDs.RT_DepthBuffer,
    camera.pixelWidth, camera.pixelHeight, 24, FilterMode.Point, RenderTextureFormat.Depth);
cmdPrePass.SetRenderTarget(InfinityShaderIDs.ID_SceneDepth);
cmdPrePass.ClearRenderTarget(true, true, camera.backgroundColor);
context.ExecuteCommandBuffer(cmdPrePass);
CommandBufferPool.Release(cmdPrePass);
context.DrawRenderers(cullingData, ref drawSettings_PrePass, ref filterSettings_PrePass);

// GBuffer Pass
CommandBuffer cmdGBuffer = CommandBufferPool.Get(InfinityPassIDs.GBufferPass.name);
cmdGBuffer.SetRenderTarget(InfinityShaderIDs.ID_GBuffer, InfinityShaderIDs.ID_SceneDepth);
cmdGBuffer.ClearRenderTarget(false, true, camera.backgroundColor);
context.ExecuteCommandBuffer(cmdGBuffer);
CommandBufferPool.Release(cmdGBuffer);
context.DrawRenderers(cullingData, ref drawSettings_GBuffer, ref filterSettings_GBuffer);

context.Submit();  // 两个 Pass 的命令一起提交

context.DrawRenderers() 是独立于 CommandBuffer 的另一条绘制路径。它直接接收 CullingResults 和各种 Settings 结构，由引擎内部生成 Draw Command。这条路径的好处是引擎可以在内部应用 SRP Batcher 的合批逻辑；如果改用 CommandBuffer 手动录制 cmd.DrawMesh()，就绕过了 Batcher，无法享受合批优化。因此实际工程中，对场景物体的绘制应优先使用 context.DrawRenderers()，只有 Full Screen Pass、Compute Dispatch 等非场景绘制才使用 CommandBuffer 直接录制。

基本框架的伪代码：

public class MyRenderPipeline : RenderPipeline
{
    protected override void Render(ScriptableRenderContext context, Camera[] cameras)
    {
        foreach (var camera in cameras)
        {
            context.SetupCameraProperties(camera);
            var cullingResult = context.Cull(ref cullParams);
            RenderContent(context, camera, cullingResult);
            context.Submit();
        }
    }

    protected override void Dispose(bool disposing) { /* cleanup */ }
}

context.SetupCameraProperties(camera) 在内部完成 View/Projection/VP Matrix 的设置，以及摄像机相关的全局 Shader 属性（_WorldSpaceCameraPos、unity_CameraProjection 等）的绑定。这一步必须在任何 DrawRenderers 调用之前执行，否则 Shader 中读到的矩阵是上一帧的残留值。

三、RenderContent 实现

核心绘制逻辑封装在 RenderContent() 函数中，该函数接收当前循环的 Camera、CullingResults 和 RenderContext。绘制通过几个 SRP API 的配合完成：FilteringSettings 从场景对象中过滤出当前 Pass 需要的对象（如仅 Opaque），DrawingSettings 根据 Shader Pass 名称确定使用哪个 Pass 绘制，并指定绘制排序以减少 Overdraw；具体的 GPU 命令由 CommandBuffer 录制，最终经 DrawRenderers() 执行实际绘制。

CommandBuffer 不使用 new 创建，改从 CommandBufferPool.Get() 获取池中的可用实例，避免频繁创建销毁带来的 GC 开销。

3.1 Shader Pass 的 LightMode Tag 机制

DrawingSettings 通过 ShaderPassName 指定当前 Draw Call 使用 Shader 中的哪个 Pass。而 Shader 端通过 Pass 内的 Tags { "LightMode" = "xxx" } 声明自己的身份标识。两端通过字符串匹配完成绑定：

Pass
{
    Tags { "LightMode" = "DepthOnly" }
    // ...
}

// 工程中通过 InfinityPassIDs 集中管理 Pass 名称
var drawSettings = new DrawingSettings(
    InfinityPassIDs.PreDepthPass,  // 匹配 LightMode = "My_PrePass" 的 Pass
    new SortingSettings(camera) { criteria = SortingCriteria.RenderQueue | SortingCriteria.OptimizeStateChanges }
)
{
    enableInstancing = true,
    enableDynamicBatching = true,
    perObjectData = PerObjectData.Lightmaps
};

LightMode Tag 的匹配规则：

• 每个 Shader 的 SubShader 内可以有多个 Pass，每个 Pass 通过 LightMode 标记其用途
• DrawRenderers 调用时指定的 ShaderPassName 会遍历物体 Shader 的所有 Pass，选中第一个 LightMode 匹配的 Pass 执行
• 如果没有匹配的 Pass，该物体在此 DrawCall 中被跳过（不绘制）
• 可以通过 DrawingSettings.SetShaderPassName(index, name) 指定多个候选 Pass Name，按 index 顺序尝试匹配

这个机制使得同一个 Shader 可以服务于管线中的多个阶段。例如一个标准 PBR Shader 可以同时包含 DepthOnly、GBuffer、ShadowCaster、Meta 等多个 Pass，管线的不同阶段各取所需。Material 无需为不同的管线阶段配置不同的 Shader：单个 Shader 文件内组织所有 Pass 即可。

SortingSettings 控制 Draw Call 的提交顺序。对于 Pre-Z Pass，设置 SortingCriteria.CommonOpaque（由近到远排序）可以最大化 Early-Z 的剔除率。对于透明物体，则使用 SortingCriteria.CommonTransparent（由远到近排序）保证混合正确性。

四、Shader 结构

Shader 包含两个 Pass：

// Pass 0: Depth Only
Pass
{
    Name "DepthOnly"
    Tags { "LightMode" = "DepthOnly" }
    ColorMask 0
    ZWrite On
    ZTest LEqual

    HLSLPROGRAM
    #pragma vertex DepthOnlyVert
    #pragma fragment DepthOnlyFrag
    // Vertex Shader 仅做 MVP 变换，Fragment Shader 为空（ColorMask 0 下不写入颜色）
    ENDHLSL
}

// Pass 1: GBuffer
Pass
{
    Name "GBuffer"
    Tags { "LightMode" = "GBuffer" }
    ZWrite Off
    ZTest Equal   // 利用 Pre-Z 结果，仅对 Equal 的像素着色

    HLSLPROGRAM
    #pragma vertex GBufferVert
    #pragma fragment GBufferFrag
    // 输出 Albedo / Normal / Roughness-Metallic 等 GBuffer 数据
    ENDHLSL
}

4.1 Pre-Z Pass 的 Overdraw 消除原理

Pre-Z（也称 Z-Prepass 或 Depth Prepass）的目标是提前建立深度缓冲，使后续 GBuffer Pass 能利用 ZTest Equal 精确跳过被遮挡像素的 Fragment Shader 执行。

具体流程：

1. Pre-Z Pass：以 ZWrite On + ZTest LEqual + ColorMask 0 绘制所有 Opaque 物体。此 Pass 只执行 Vertex Shader 和深度写入，Fragment Shader 基本为空（不输出颜色），开销极低。完成后 Depth Buffer 中存有每个像素距摄像机最近的深度值。
2. GBuffer Pass：以 ZWrite Off + ZTest Equal 绘制。只有深度与 Depth Buffer 中已有值精确相等的像素才能通过深度测试，进入 Fragment Shader 执行。所有被遮挡像素在 Early-Z 阶段即被硬件剔除。

Early-Z 是 GPU 硬件层面的优化：在 Fragment Shader 执行之前，硬件先比较当前片元的深度与 Depth Buffer 中的值。如果深度测试失败，该片元被直接丢弃，不进入 Fragment Shader。这避免了昂贵的纹理采样和光照计算。

Hi-Z（Hierarchical Z-Buffer）是 Early-Z 的加速结构。GPU 维护 Depth Buffer 的 Mipmap 金字塔，高层 Mip 存储对应区域的最近/最远深度。光栅化阶段在将 Triangle 拆分为片元前，先用 Triangle 的 Bounding Box 在 Hi-Z 金字塔的粗粒度层级做快速剔除：如果 Triangle 的最远深度已经大于该区域的最近深度，则整个 Triangle 可以被跳过。Pre-Z 后 Depth Buffer 已经是完整的，Hi-Z 金字塔精度最高，后续 GBuffer Pass 的 Hi-Z 剔除率最大化。

Pre-Z 的代价：

• 全场景多执行一次 Vertex Shader（无 Fragment 开销）
• 额外的 Draw Call 提交（但通过 SRP Batcher 合批后开销很小）
• Depth Buffer 写入的带宽

在 Overdraw 严重的场景（大量前后遮挡、复杂 GBuffer Fragment Shader）中，Pre-Z 的收益远大于代价。对于简单场景（Overdraw 低、Fragment Shader 轻量），Pre-Z 反而可能是净负收益，需要根据实际 Profiling 决定是否启用。

4.2 GBuffer 通道规格设计

延迟渲染的 GBuffer Layout 决定了管线能支持的材质复杂度和带宽开销。4 张 RT 的布局如下：

设计要点：

法线编码：使用 Octahedral Mapping 将单位法线压缩为 2 个分量存储在 10bit 通道中。相比 Spheremap Transform 和 Stereographic Projection，Octahedral 在精度/解码复杂度/边界连续性上取得最佳平衡。10bit 精度（1024 级）在法线变化平缓的区域足够，但对镜面反射的法线精度敏感场景可能出现 Specular Aliasing，此时可考虑升级到 RGB10A2 的三分量存储。

ShadingModelID：用 2bit（4 种模型）存储当前像素使用的着色模型。Lighting Pass 根据此 ID 分支到不同的 BRDF 评估路径（如 Standard PBR / Skin / Hair / Eye）。4 种够覆盖多数情况，如需更多可挤占其他通道的保留位。

带宽开销：4 张 RT × 1080p 分辨率 × 4Byte/pixel = 约 33MB/帧的写入带宽。加上 Depth Buffer 的 4Byte 开销，总计约 41MB。Mobile 平台需格外关注这个数字：如果带宽预算紧张，可考虑压缩到 3 张 RT（Roughness/Metallic 各 4bit 打包）或使用 RGBA16F 的半精度方案。

// GBuffer Fragment Shader 输出结构
struct GBufferOutput
{
    half4 RT0 : SV_Target0;  // Albedo.rgb + reserved
    half4 RT1 : SV_Target1;  // OctNormal.xy + reserved + ShadingModelID
    half4 RT2 : SV_Target2;  // Roughness + Metallic + AO + reserved
};

GBufferOutput GBufferFrag(Varyings input)
{
    GBufferOutput output;

    half3 albedo = tex2D(_MainTex, input.uv).rgb;
    half3 normal = normalize(input.worldNormal);
    half2 octNormal = OctahedralEncode(normal);
    half roughness = tex2D(_RoughnessTex, input.uv).r;
    half metallic = _Metallic;

    output.RT0 = half4(albedo, 0);
    output.RT1 = half4(octNormal, 0, _ShadingModelID / 3.0);
    output.RT2 = half4(roughness, metallic, input.ao, 0);

    return output;
}

SRP Batcher 要求矩阵参数必须包裹在固定名称的 CBuffer 中：

CBUFFER_START(UnityPerMaterial)
    float4 _BaseColor;
    float4 _MainTex_ST;
    half _Metallic;
    half _Roughness;
    half _ShadingModelID;
CBUFFER_END

CBUFFER_START(UnityPerDraw)
    float4x4 unity_ObjectToWorld;
    float4x4 unity_WorldToObject;
    float4 unity_LODFade;
    real4 unity_WorldTransformParams;
CBUFFER_END

SRP Batcher 通过固定 CBuffer 布局消除材质属性上传开销，Shader 端和逻辑端必须配合使用。

五、Full Screen Blit 的 Y 轴翻转

DrawFullScreen() 函数用于将 RT 内容 Blit 到最终输出。由于 DirectX 平台下 Game View 和 Scene View 的 Y 轴方向相反，需要进行矫正：判断当前 Camera Target 是否为 null（null 表示 Game View），若是则在 DrawMesh 时翻转 UV 的 Y 坐标。

实际工程中通过构建两套 FullScreen Mesh 来处理翻转：Game View 和 Scene View 各对应一套 UV，DrawFullScreen 根据当前 View 选择对应 Mesh：

public static Mesh FullScreenMeshOrigin_Game;
public static Mesh FullScreenMeshOrigin_Scene;

public static Mesh FullScreenMesh_Game
{
    get
    {
        if (FullScreenMeshOrigin_Game != null) return FullScreenMeshOrigin_Game;

        FullScreenMeshOrigin_Game = new Mesh { name = "FullScreen Mesh" };
        FullScreenMeshOrigin_Game.vertices = new Vector3[] {
            new Vector3(-1, -1, 0),
            new Vector3(-1,  1, 0),
            new Vector3( 1,  1, 0),
            new Vector3( 1, -1, 0)
        };
        // Game View: UV.y 从 0→1（底→顶），正常映射
        FullScreenMeshOrigin_Game.uv = new Vector2[] {
            new Vector2(0, 0),
            new Vector2(0, 1),
            new Vector2(1, 1),
            new Vector2(1, 0)
        };
        FullScreenMeshOrigin_Game.SetIndices(new int[] { 0, 1, 2, 3 }, MeshTopology.Quads, 0, false);
        FullScreenMeshOrigin_Game.UploadMeshData(false);
        return FullScreenMeshOrigin_Game;
    }
}

public static Mesh FullScreenMesh_Scene
{
    get
    {
        if (FullScreenMeshOrigin_Scene != null) return FullScreenMeshOrigin_Scene;

        FullScreenMeshOrigin_Scene = new Mesh { name = "FullScreen Mesh" };
        FullScreenMeshOrigin_Scene.vertices = new Vector3[] {
            new Vector3(-1, -1, 0),
            new Vector3(-1,  1, 0),
            new Vector3( 1,  1, 0),
            new Vector3( 1, -1, 0)
        };
        // Scene View: UV.y 翻转（1→0），补偿 Unity 内部的 Scene View 翻转
        FullScreenMeshOrigin_Scene.uv = new Vector2[] {
            new Vector2(0, 1),
            new Vector2(0, 0),
            new Vector2(1, 0),
            new Vector2(1, 1)
        };
        FullScreenMeshOrigin_Scene.SetIndices(new int[] { 0, 1, 2, 3 }, MeshTopology.Quads, 0, false);
        FullScreenMeshOrigin_Scene.UploadMeshData(false);
        return FullScreenMeshOrigin_Scene;
    }
}

public static void DrawFullScreen(this CommandBuffer cmd, bool isGameView,
    RenderTargetIdentifier source, RenderTargetIdentifier dest)
{
    cmd.SetRenderTarget(dest);
    cmd.SetGlobalTexture(InfinityShaderIDs.RT_MainTexture, source);
    cmd.DrawMesh(isGameView ? FullScreenMesh_Game : FullScreenMesh_Scene,
        Matrix4x4.identity, BlitMaterial, 0, 0);
}

两套 Mesh 的顶点位置完全相同（NDC 空间的全屏 Quad），区别仅在 UV.y 方向：Game View 的 UV 是标准映射 (0,0)→(1,1)；Scene View 的 UV 在 Y 轴做了翻转 (0,1)→(1,0)。通过 Mesh 级别的 UV 翻转代替 Shader 内的动态判断，可以避免分支指令开销。

这个问题的根源是 DirectX 的 RenderTarget 坐标系与 OpenGL 系相反：DX 的纹理原点在左上角，GL 在左下角。Unity 在 Scene View 中已经做了翻转处理，但 Game View 保持了 DX 的原始行为。

具体来说，当渲染到中间 RT 再 Blit 到屏幕时，DX 后端的 RT 内容相对最终屏幕是 Y 轴翻转的。Unity 对 Scene View 内部做了一次翻转补偿，而 Game View 不做这个补偿，所以自定义管线必须自行处理。OpenGL/Vulkan 后端则不存在此问题，因为它们的纹理原点与屏幕坐标系一致。可以通过 SystemInfo.graphicsUVStartsAtTop 查询当前后端是否需要翻转。

六、RenderPipelineAsset

RenderPipeline 类本身不会自动实例化，需要通过 RenderPipelineAsset 的 CreatePipeline() 方法来创建实例。在该 Asset 中同时启用 SRP Batcher 设置。

创建流程：在 Project 窗口右键 Create → MyRenderPipeline 生成 Asset 文件，将其拖入 Graphics Settings 的 SRP Asset 引用位置即可激活自定义管线。

[CreateAssetMenu(menuName = "Rendering/MyRenderPipeline")]
public class MyRenderPipelineAsset : RenderPipelineAsset
{
    public bool enableSRPBatcher = true;

    protected override RenderPipeline CreatePipeline()
    {
        GraphicsSettings.useScriptableRenderPipelineBatching = enableSRPBatcher;
        return new MyRenderPipeline();
    }
}

通过 CreateAssetMenu 属性声明后，可以在 Project 窗口右键创建。Asset 持有管线配置参数，每次进入 Play Mode 或编辑器加载时调用 CreatePipeline() 实例化管线对象。

Asset 的另一个作用是作为 Serialized 数据的容器：管线的可配置参数（如 GBuffer 格式、Shadow Map 分辨率，或 Pre-Z 的开关）可以声明为 Asset 的 public 字段，通过 Inspector 暴露给用户调整。管线对象在构造时读取这些参数。修改 Asset 参数后 Unity 会自动销毁当前管线实例并重新调用 CreatePipeline()，无需手动重启。

七、SRP Batcher 性能测试

对场景进行 Batching 性能测试，对比三种配置：

7.1 SRP Batcher 的 CBuffer 持久化机制

SRP Batcher 的核心机制是持久化 CBuffer 绑定。传统模式下每次 DrawCall 都需要重新上传材质 CBuffer 数据到 GPU；SRP Batcher 识别到相同 CBuffer Layout 的材质后，将数据持久化在 GPU 侧，仅更新发生变化的 Per-Draw 数据（如 ObjectToWorld 矩阵）。

GPU 侧的具体机制：

1. CBuffer 分配：SRP Batcher 在 GPU 内存中为每个 Material 实例分配一块持久化的 Constant Buffer 空间。这块空间在 Material 首次使用时分配，Material 销毁时释放，中间不会每帧重新分配。

2. 数据更新策略：每帧开始时，引擎遍历所有 Material，检查其属性是否发生变化（通过 dirty flag）。只有 dirty 的 Material 才需要将数据从 CPU 上传到 GPU 的持久 CBuffer 中。未变化的 Material 直接复用 GPU 侧已有数据。

3. Per-Draw CBuffer：ObjectToWorld 等逐对象数据存储在另一块 CBuffer 中。SRP Batcher 将场景中所有 Renderer 的 Per-Draw 数据打包到一个大的 GPU Buffer 中，以 offset 区分不同对象。Draw Call 执行时只需设置 offset 而非重新上传整块数据。

4. 绑定流程优化：传统流程是 SetCBuffer → Draw → SetCBuffer → Draw → ...，每个 Draw 前都有一次完整的 CBuffer 绑定。SRP Batcher 将其优化为：对于 CBuffer Layout 相同的连续 Draw Call，只在序列起始处绑定一次 Material CBuffer，后续 Draw 只更新 Per-Draw offset。

// 传统模式（无 SRP Batcher）
SetMaterialCBuffer(matA)    // 上传 matA 的属性
SetPerDrawCBuffer(obj1)     // 上传 obj1 的矩阵
Draw(obj1)
SetMaterialCBuffer(matA)    // 再次上传 matA（即使相同）
SetPerDrawCBuffer(obj2)     // 上传 obj2 的矩阵
Draw(obj2)

// SRP Batcher 模式
BindPersistentMaterialCBuffer(matA)  // 绑定一次，GPU 侧已有数据
SetPerDrawOffset(obj1)               // 仅设置 offset
Draw(obj1)
SetPerDrawOffset(obj2)               // 仅设置 offset
Draw(obj2)

节省的开销主要在两处：(a) CPU→GPU 的数据传输带宽（Material 属性不再每帧重传）；(b) Driver 层面的 CBuffer 绑定指令数量。在材质种类有限但实例数量大的场景（如城市建筑、植被）中，这两项开销的消除非常可观。

生效条件：

• Shader 必须使用固定名称的 CBUFFER（UnityPerMaterial / UnityPerDraw）
• 材质的 CBuffer Layout 必须相同（属性数量、类型、顺序一致）
• 不同材质的属性值可以不同，只要 Layout 一致就可以合批
• Shader 不能使用 MaterialPropertyBlock（MPB 会打断 SRP Batcher）

即把"上传材质数据"的开销从 per-draw 摊销为 per-material-change，在材质种类有限的场景下效果尤为突出。

7.2 Static Batching 与 SRP Batcher 的混合机制

混合配置在 Batch 和 Draw Call 两项指标上均优于单独使用任一方案。两者的优化层级不同，因此可以叠加：

• Static Batching 把共享相同 Material 的静态物体的 Mesh 合并为一个大 Mesh，以单次 Draw Call 绘制，压低 Draw Call 总量。代价是增加内存占用（合并后的 Mesh 数据是各子 Mesh 的拷贝之和）和构建时的预处理时间。
• SRP Batcher 降低的是 Draw Call 之间的状态切换开销：即使 Draw Call 数量不变，每个 Draw Call 的 CPU 开销也会下降。

两者混合时的内部行为：

1. Unity 先执行 Static Batching 的 Mesh 合并，将可合批的物体组合为 Combined Mesh
2. SRP Batcher 在 Combined Mesh 基础上进一步消除状态切换：如果多个 Combined Mesh 使用相同 CBuffer Layout 的 Material，它们之间的 Draw Call 切换开销依然会被优化掉

冲突点：

• Static Batching 要求物体使用完全相同的 Material Instance（同一个引用），而 SRP Batcher 允许不同 Material Instance（只要 Layout 相同）
• 如果物体已经被 Static Batching 合并，SRP Batcher 看到的是 Combined Mesh 的 Material，不再需要逐对象分析
• GPU Instancing 与 SRP Batcher 互斥：启用 SRP Batcher 时，GPU Instancing 的 Keyword（INSTANCING_ON）不生效

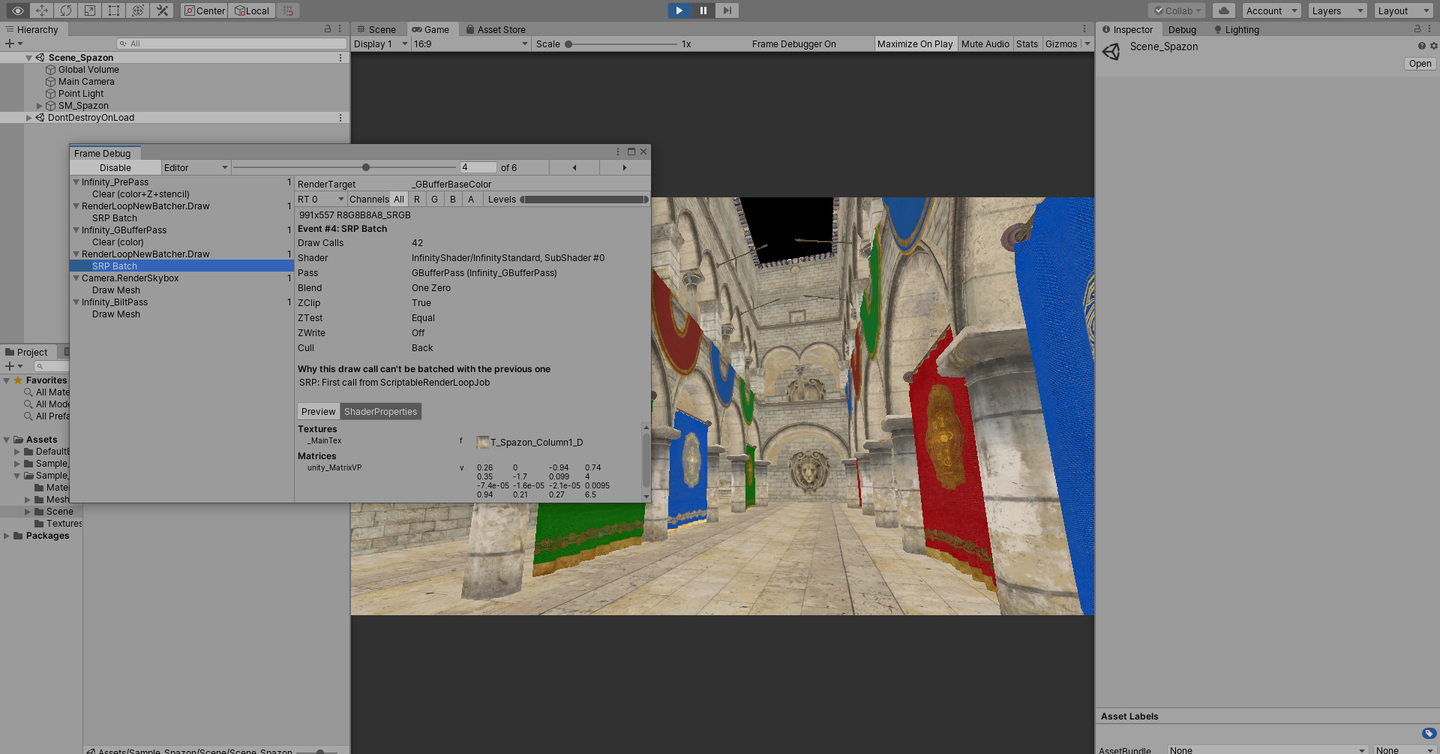

此外在 Splatoon 风格的简单场景测试中，SRP Batcher 可以将全场景合并为单个 Batch，体现了其在材质属性一致场景下的极端效率。

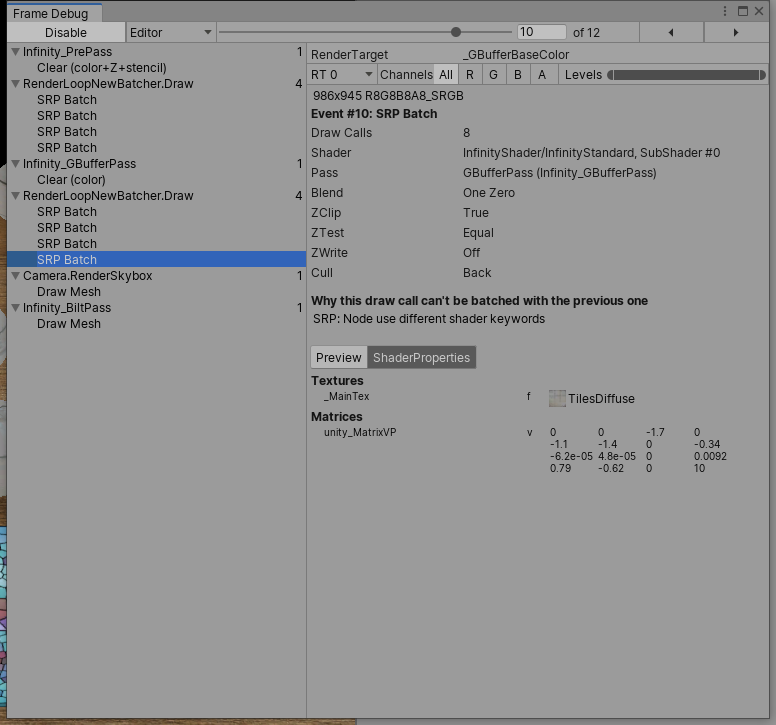

纯 SRP Batcher：

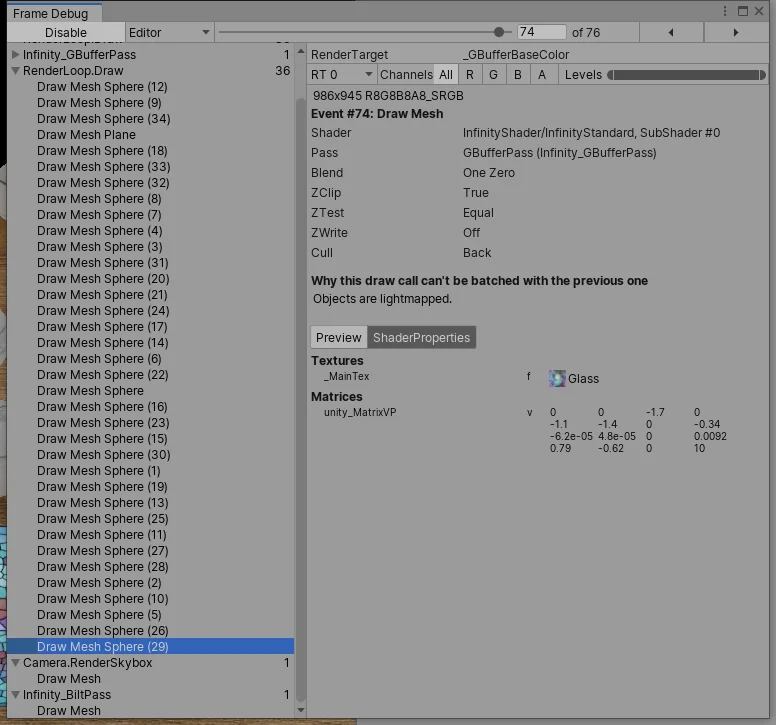

无 SRP Batcher：

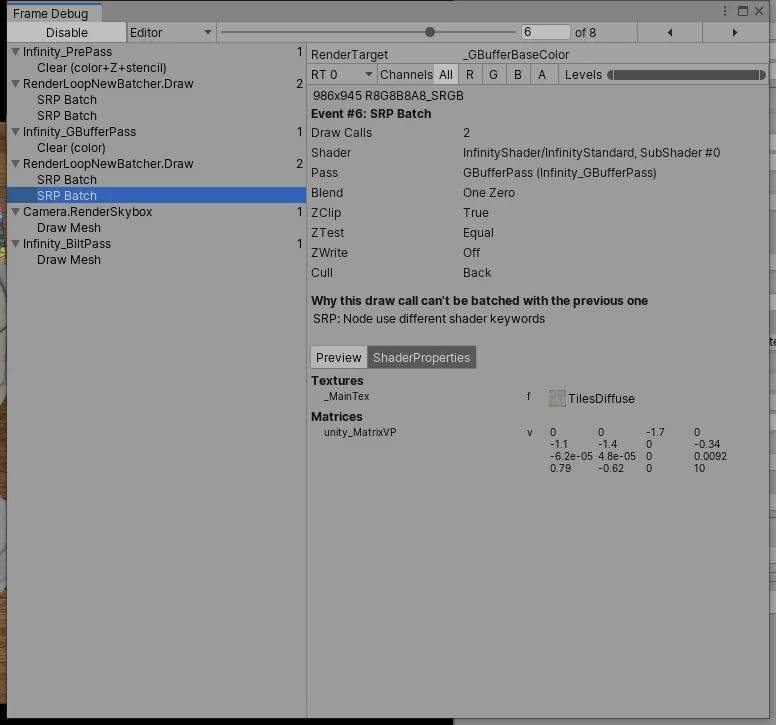

SRP Batcher + Static Batching 混合：

7.3 性能对比参考

实测环境为 Unity 2019.1，场景包含约 500 个 Opaque 物体，3 种 Material（CBuffer Layout 相同）：

SRP Batcher 作用于单个 Draw Call 的 CPU 代价（SetPass 次数锐减），Static Batching 则压缩 Draw Call 总量。两者叠加时，CPU 侧渲染开销的削减最为显著。GPU 侧的变化相对有限：Draw Call 合并减少了少量的 GPU Command Processor 开销，但 Pixel Shader 的工作量不变。
